机用台虎钳装配结构三维设计

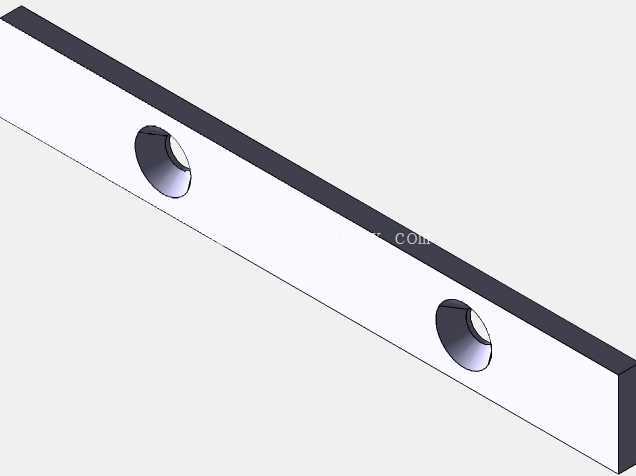

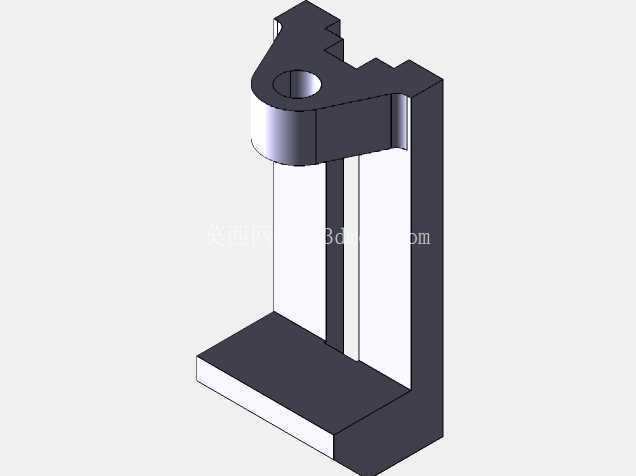

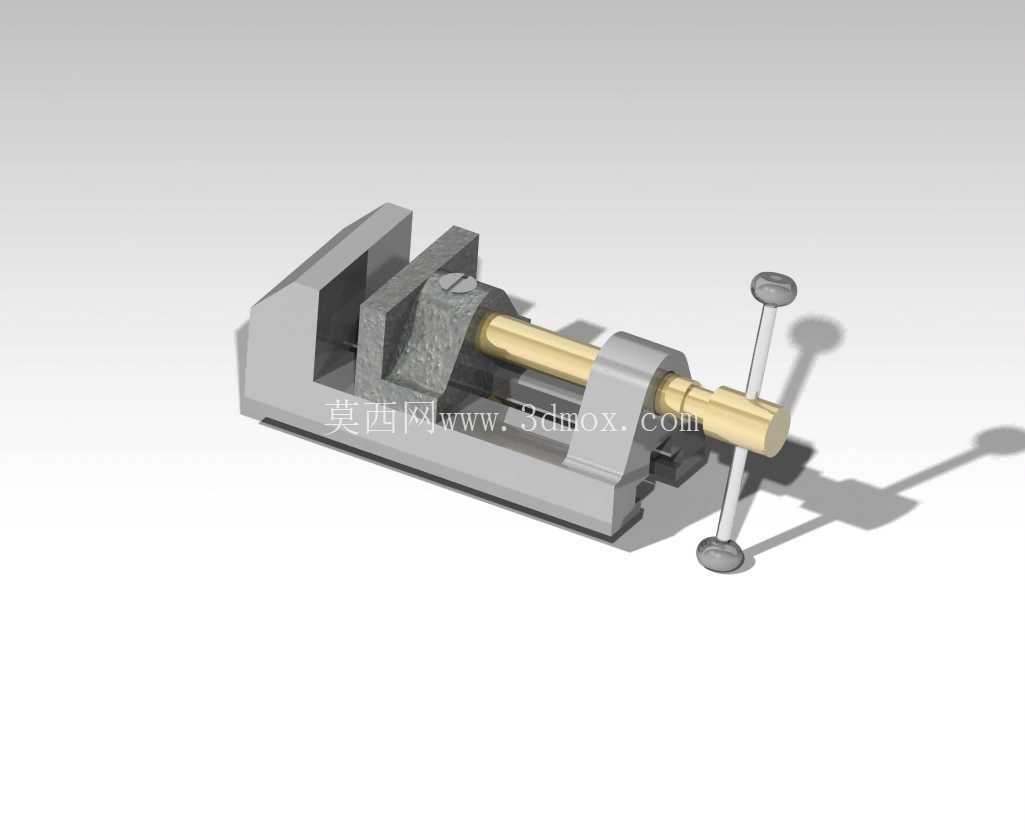

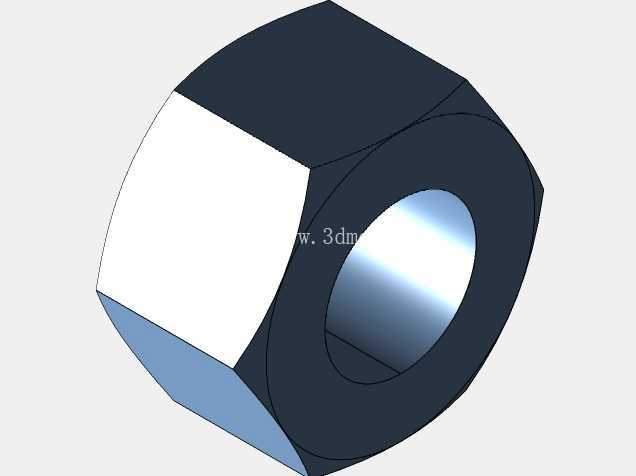

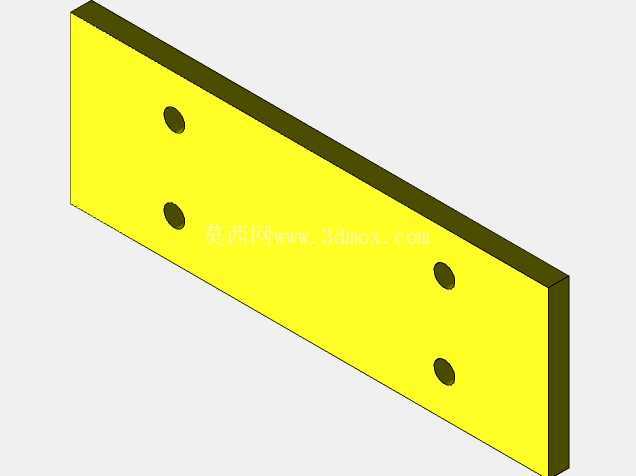

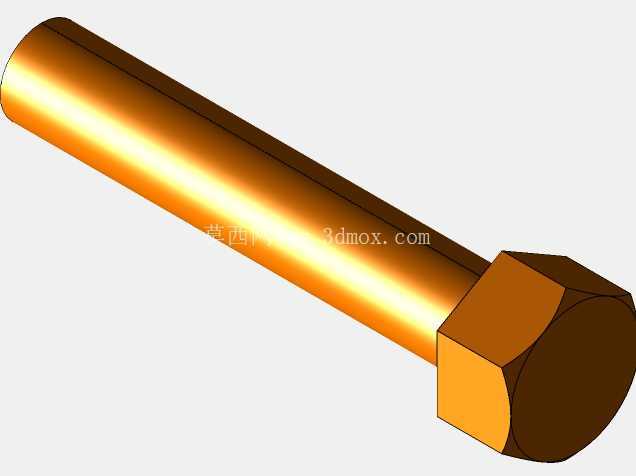

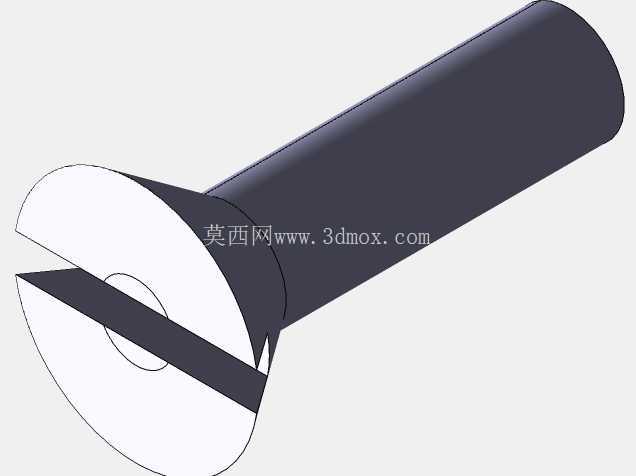

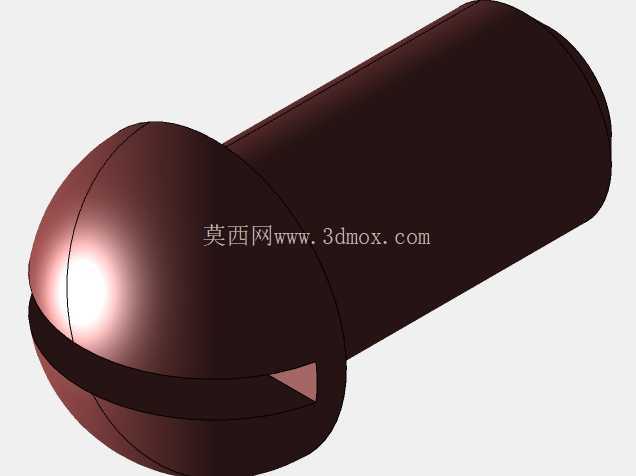

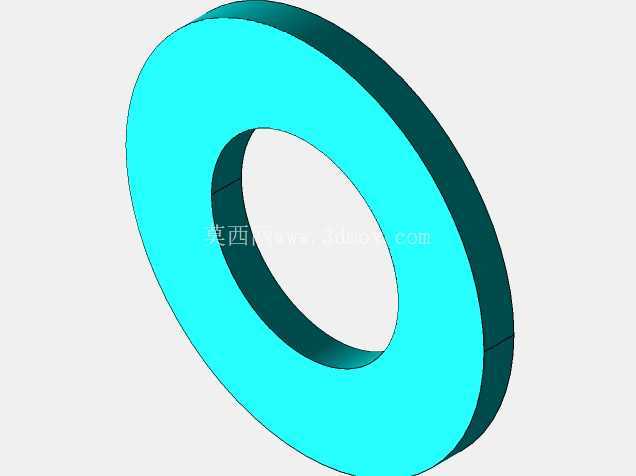

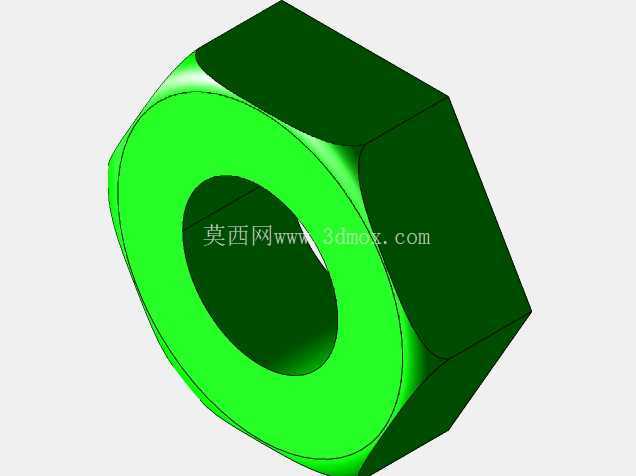

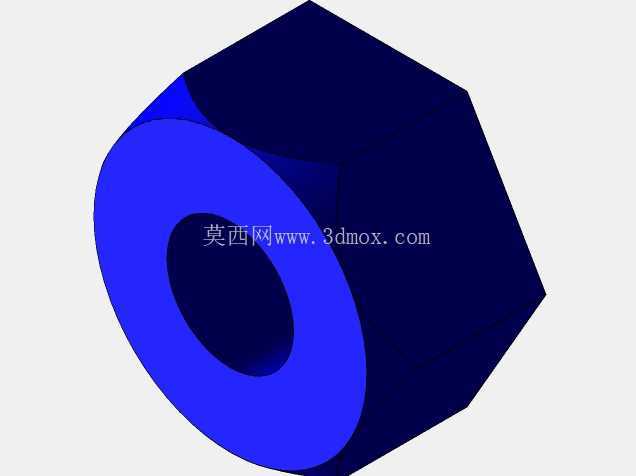

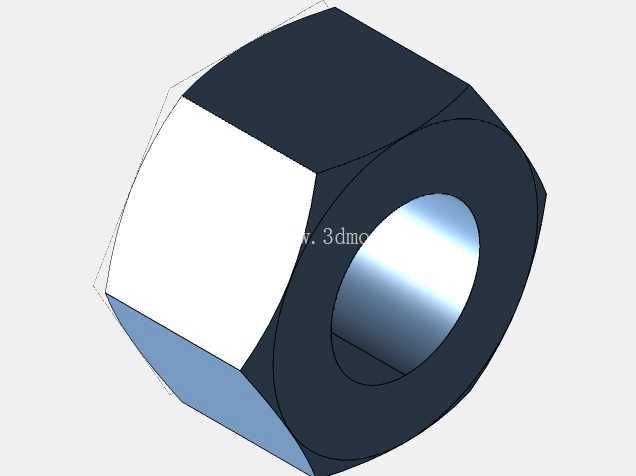

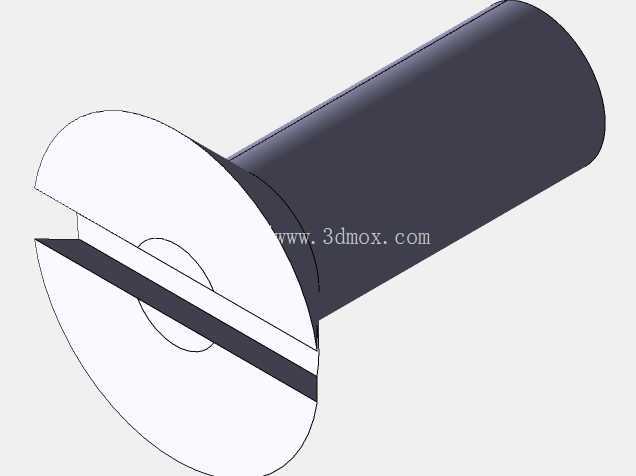

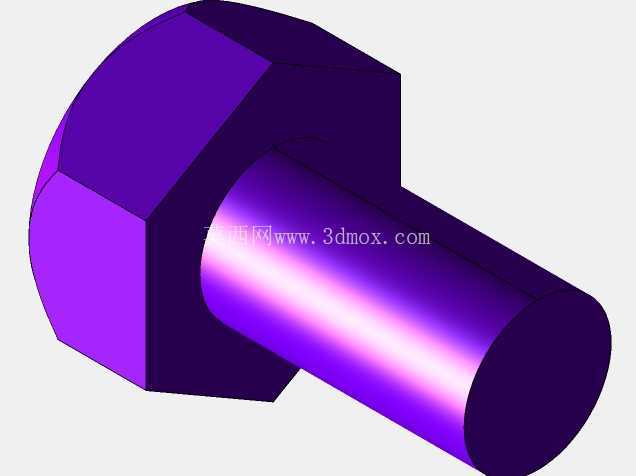

　　这套装配结构覆盖了机加工工装、传动支撑、流体控制多个常见机械应用场景，核心的台虎钳结构是车间钳工工位、小型机加工工序里最常用的夹持工装，日常用来固定待加工的金属、非金属工件，不管是錾削、锉修、锯切，还是小型零件的钻孔、攻丝、打磨工序，都能通过钳身的夹紧力提供稳定的装夹基准，避免加工过程中工件移位导致的尺寸偏差或者安全隐患。整个虎钳的结构设计遵循传统机用虎钳的成熟传动逻辑，固定钳身作为整个结构的承载基座，底部预留了和工作台面连接的安装孔位，安装时可以通过螺栓直接固定在钳工台或者机床辅助工作台上，活动钳身通过导轨结构和固定钳身配合，传动丝杠穿过活动钳身的配合螺母，转动端部的手柄就能带动活动钳身沿导轨方向做直线往复运动，实现钳口的开合动作，钳口位置预留了可更换的钳口板安装槽，磨损后可以直接更换淬硬的钳口板，不需要整体更换钳身，大幅降低后期维护成本。

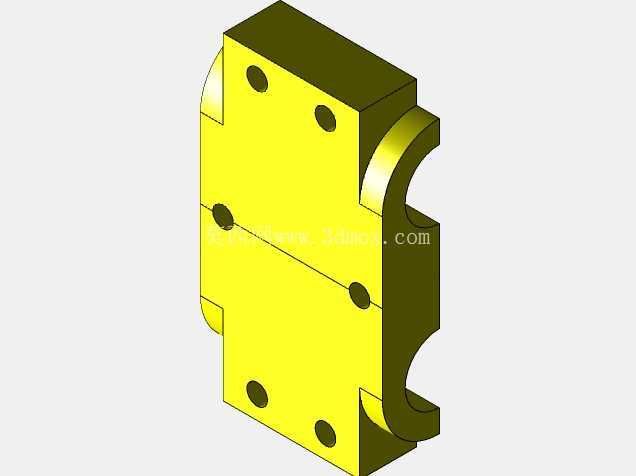

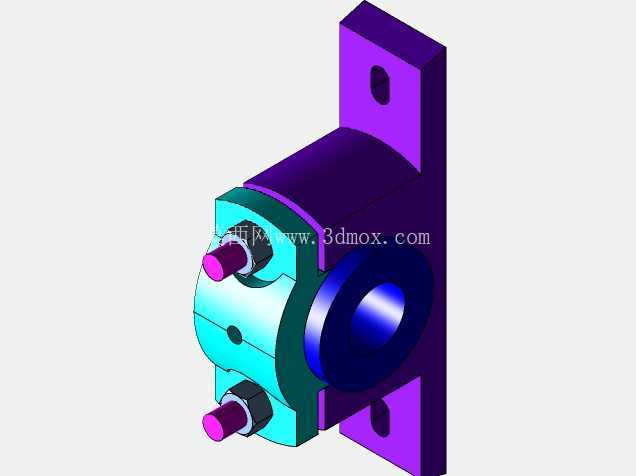

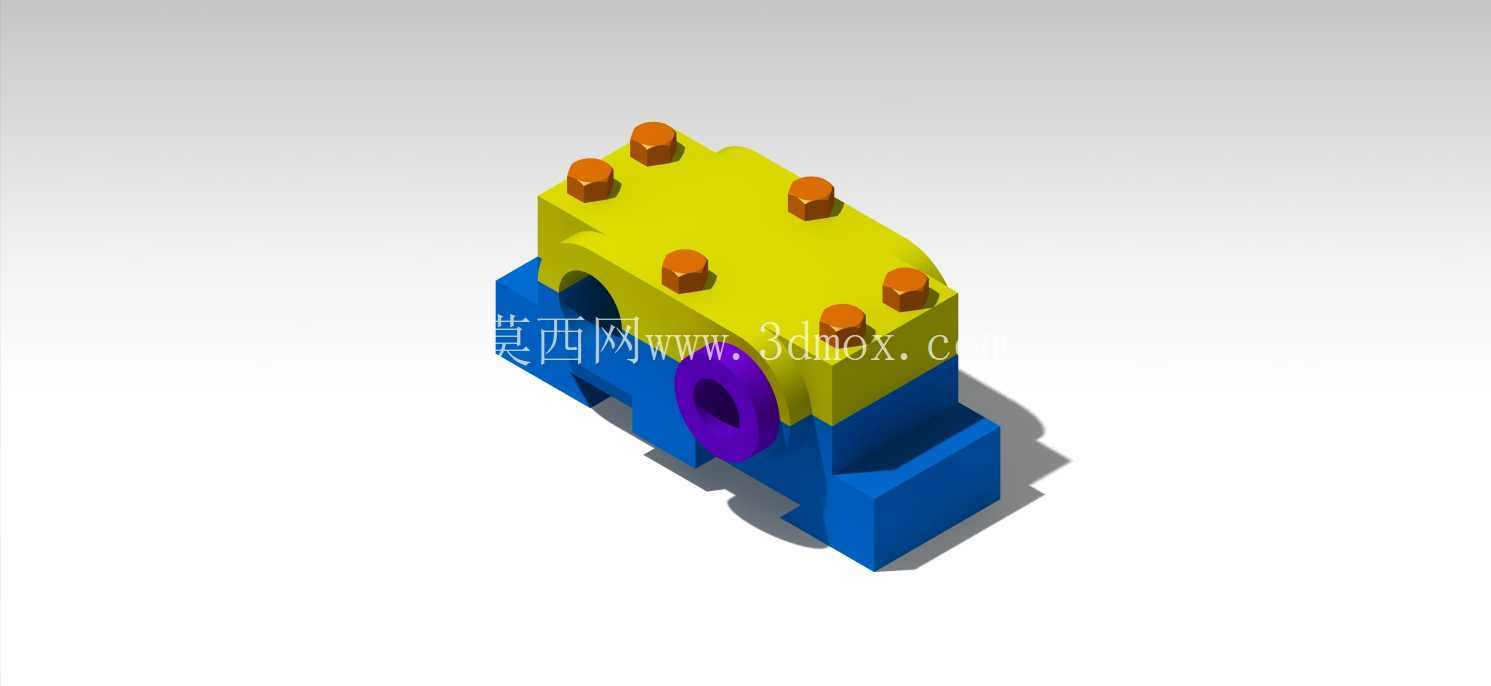

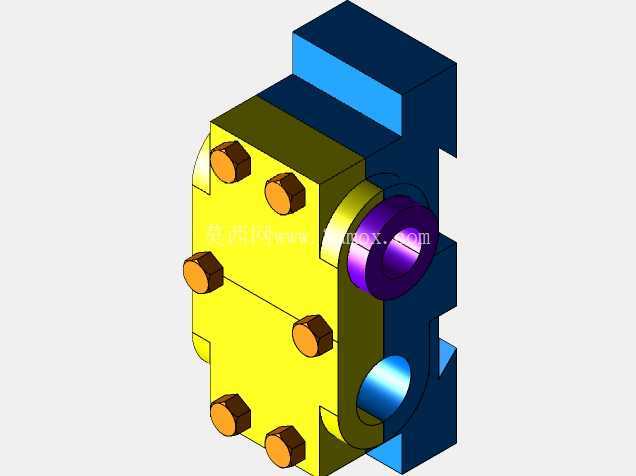

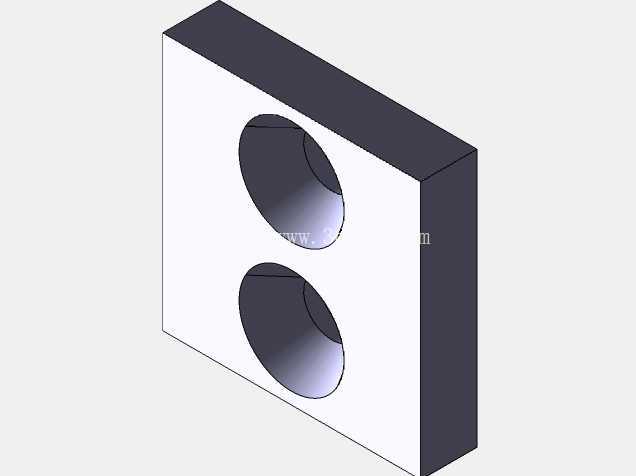

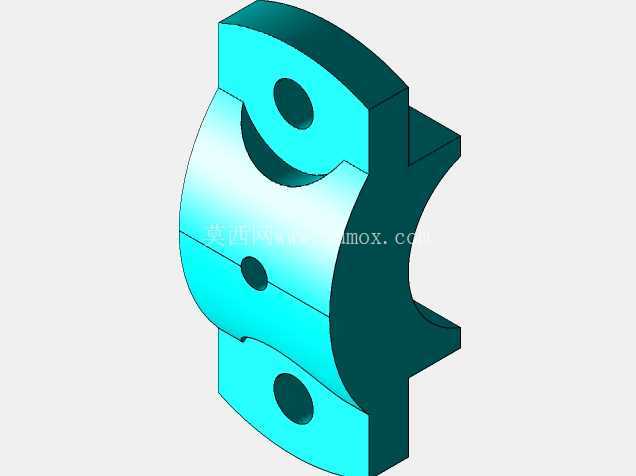

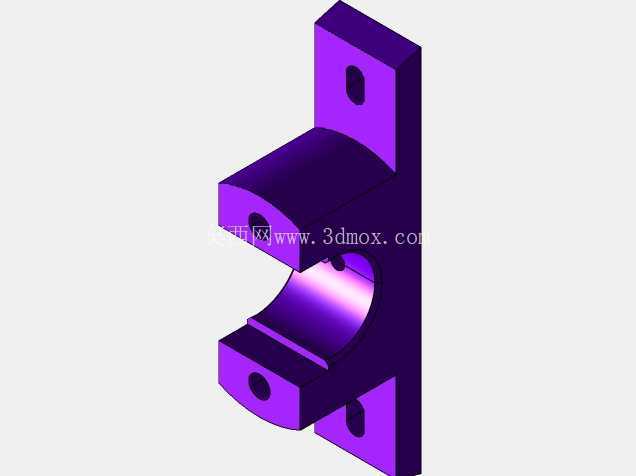

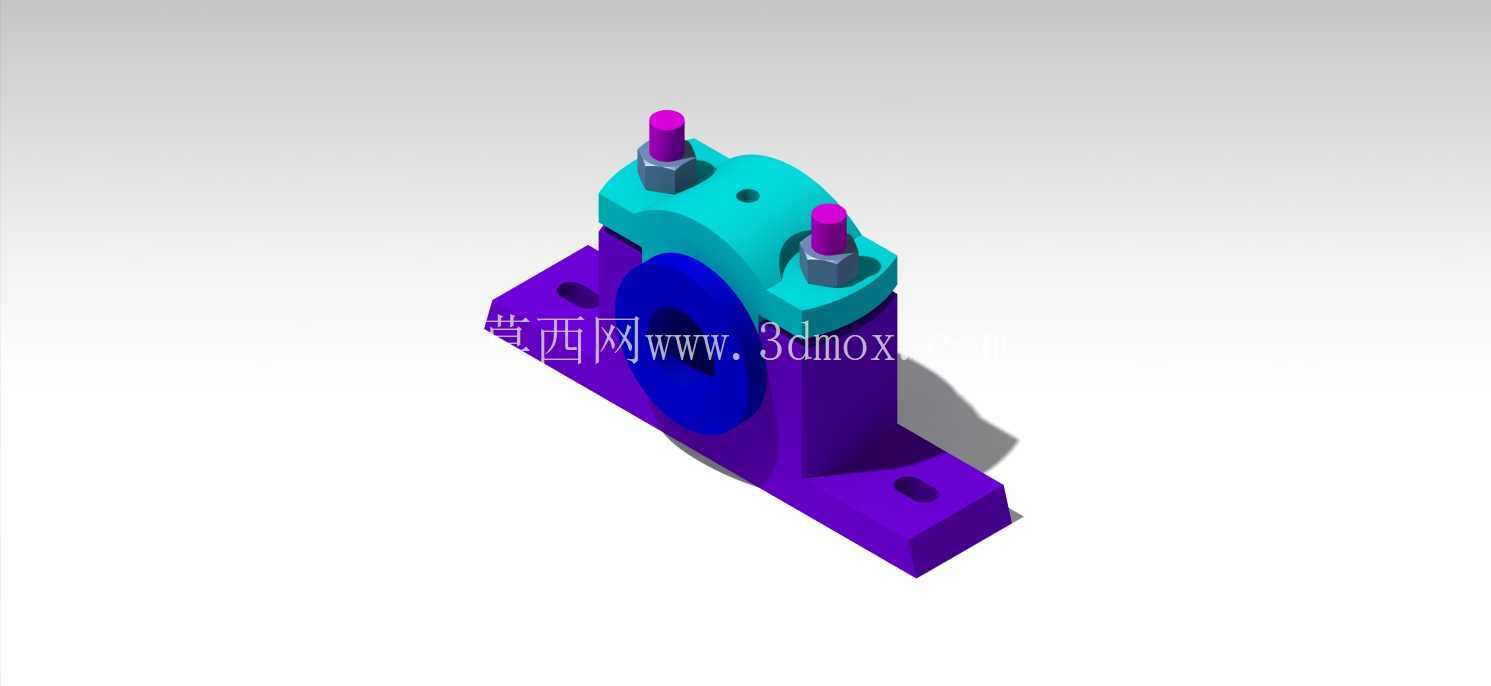

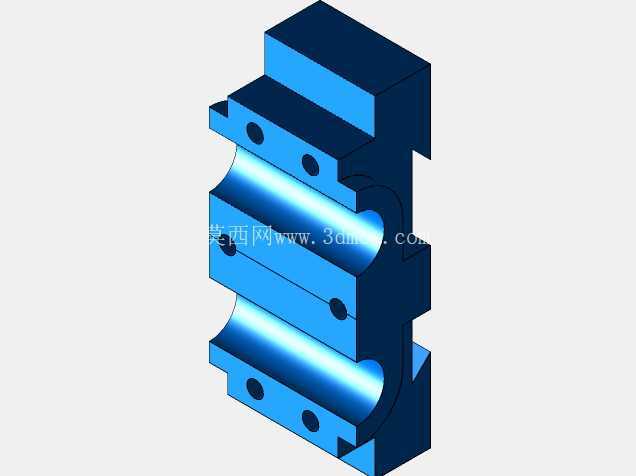

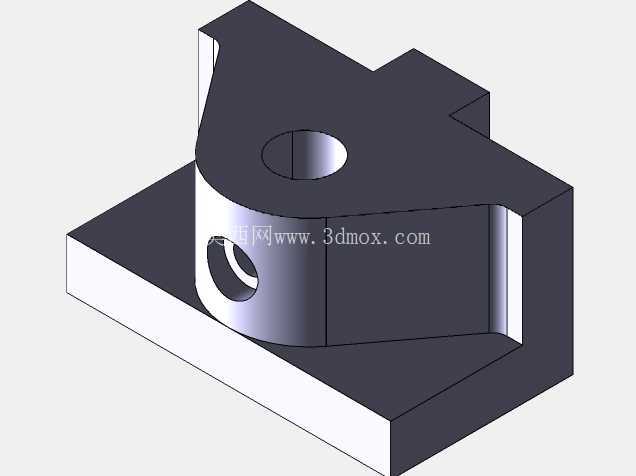

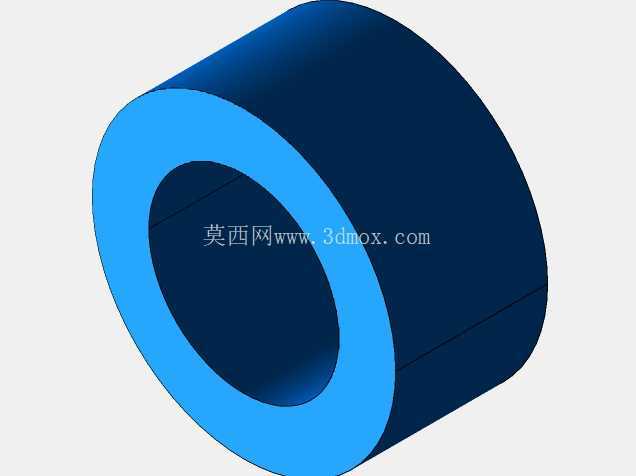

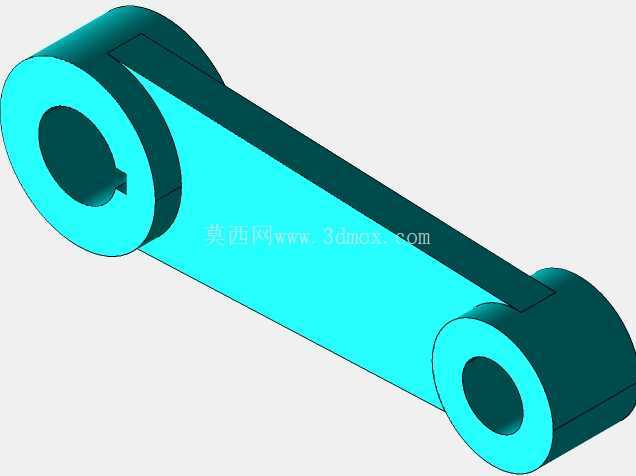

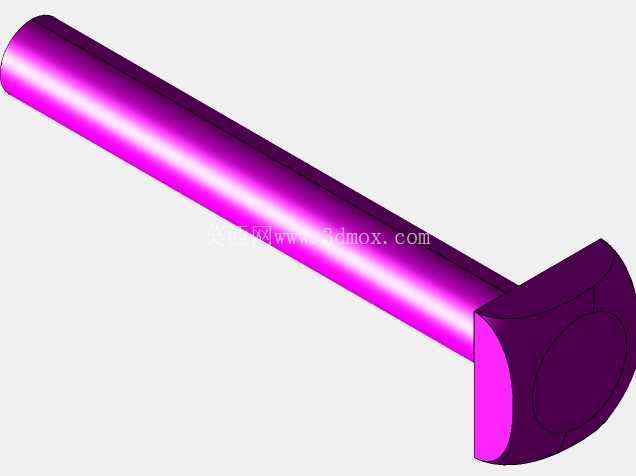

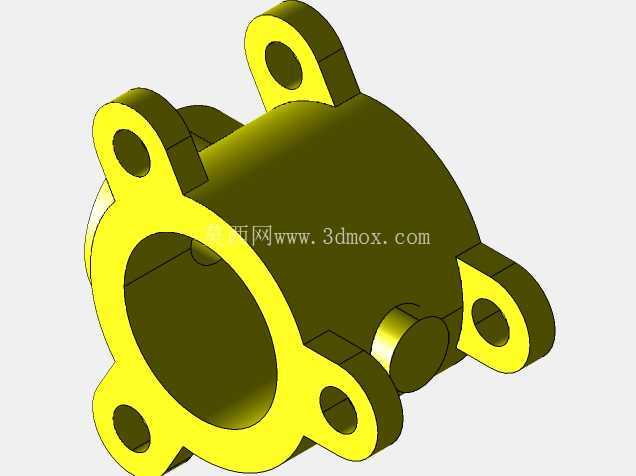

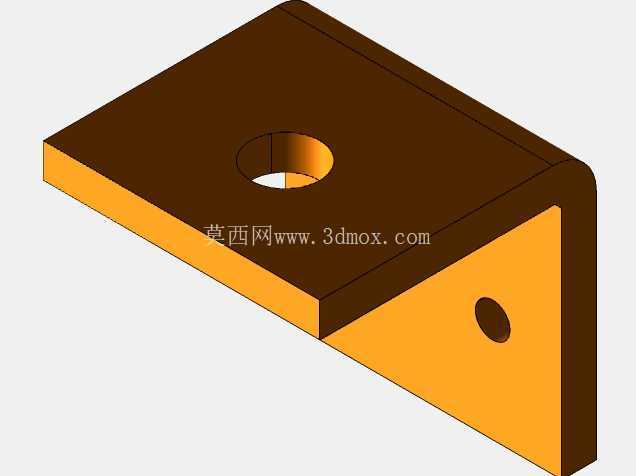

　　丝杠端部的手柄采用了防滑的转动握把结构，操作时不需要额外加力杆就能提供足够的夹紧力矩，握把和丝杠杆身通过销轴连接，闲置时可以向下转动收拢，避免突出的手柄磕碰过往人员或者干涉周边工位的操作。除了核心的虎钳结构，这套装配里还整合了双轴块轴承、单轴块轴承这类常用的传动支撑部件，这类轴承座是自动化输送线、小型传动机构里的常用零件，主要用来支撑旋转轴的径向和轴向载荷，限制轴的径向窜动，保证传动过程中轴的回转精度，设计时轴承座的安装孔位采用了标准化的孔距设计，可以直接和市面上常见的铝型材、钢板安装基座适配，轴承安装位的公差按照基孔制配合要求设计，既能保证轴承外圈的固定强度，又不会因为过盈量过大导致轴承装配后卡滞。

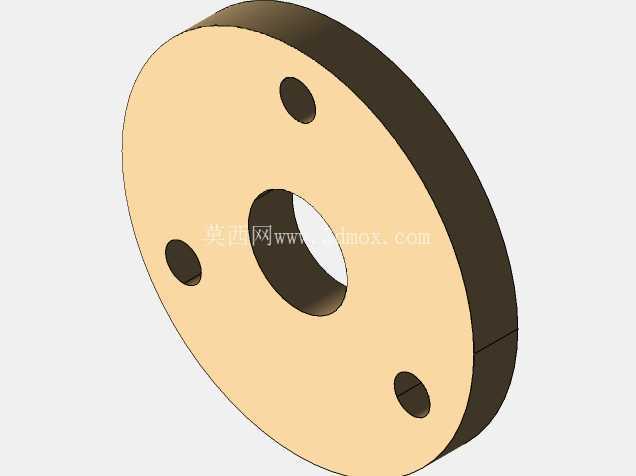

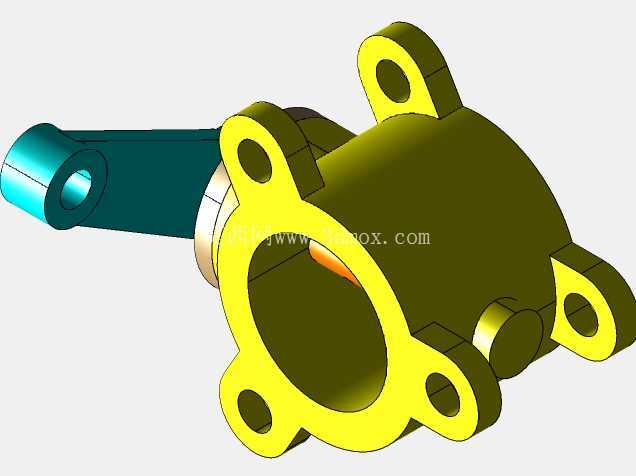

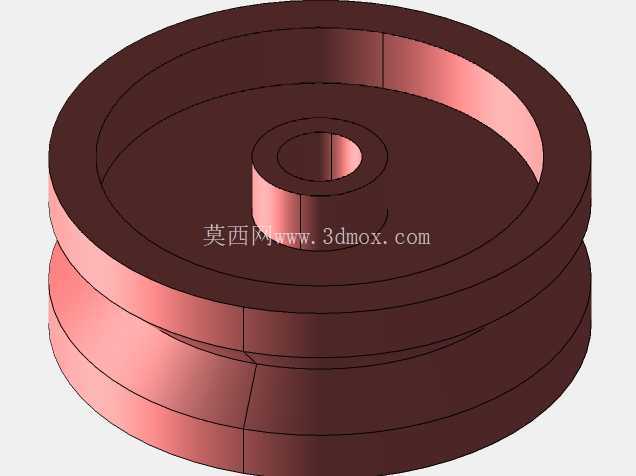

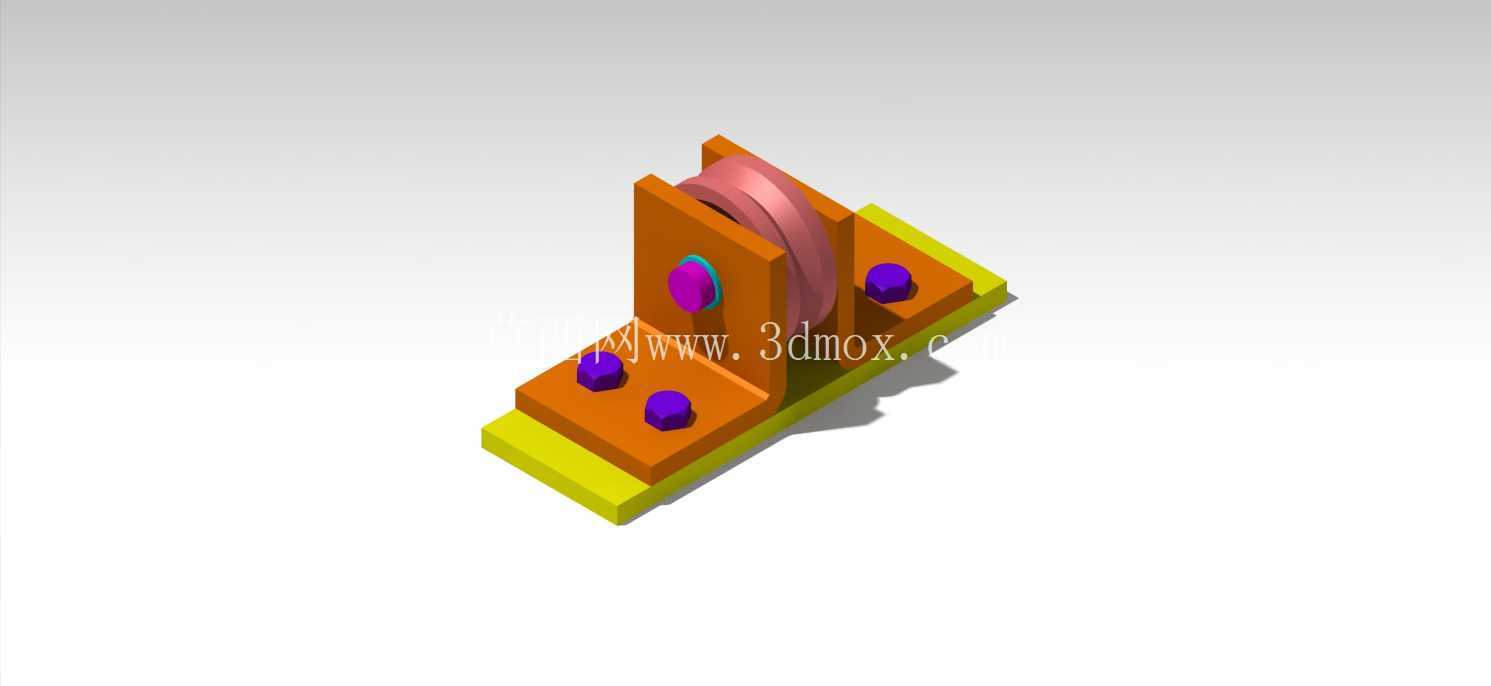

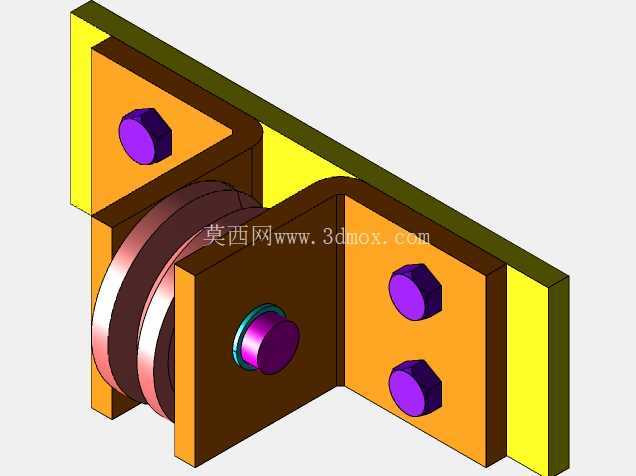

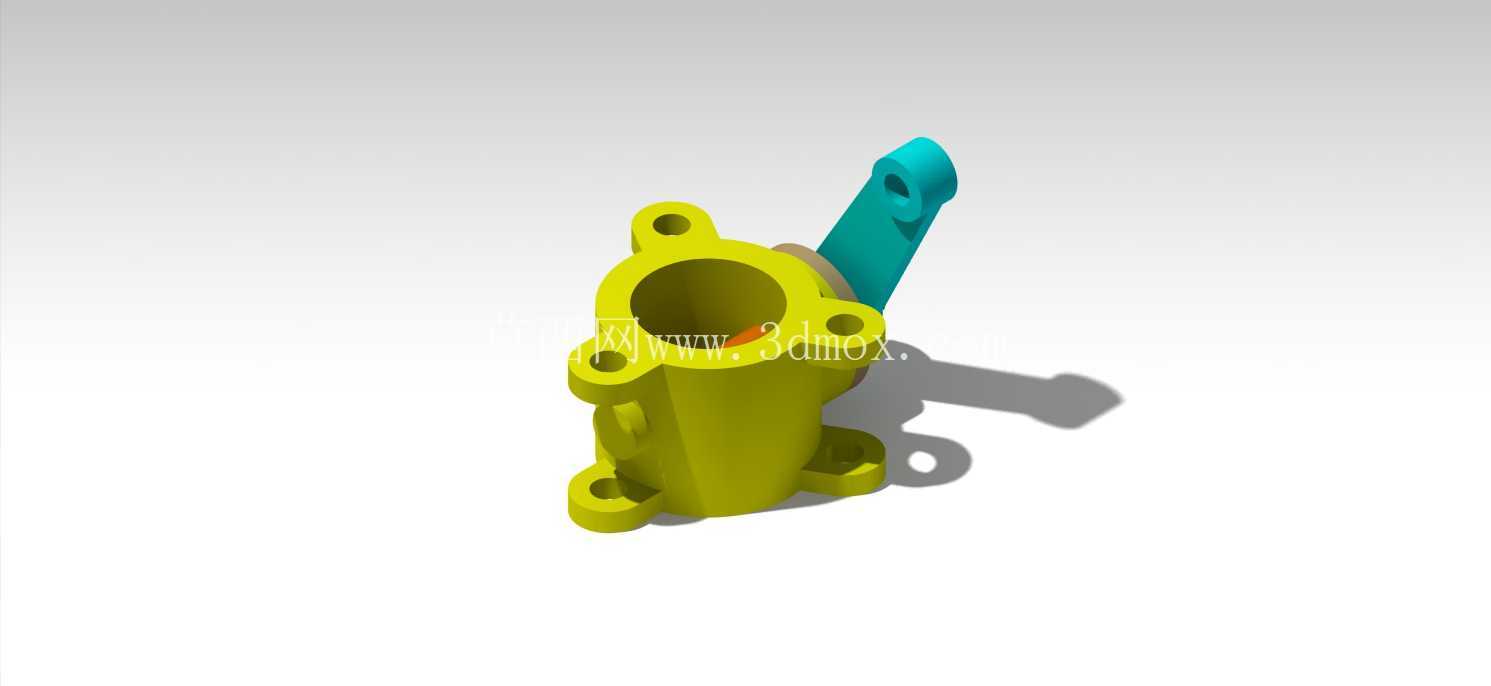

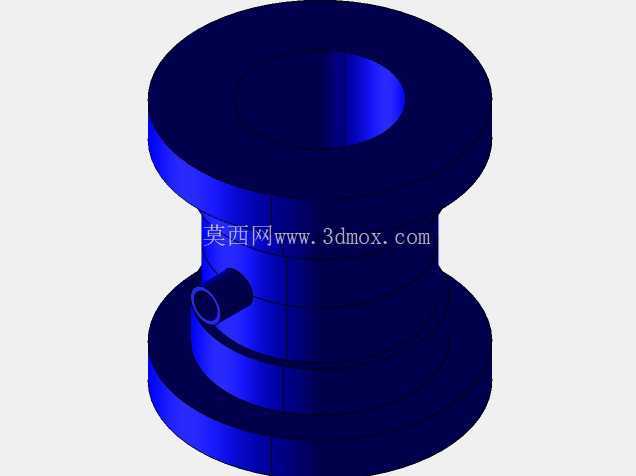

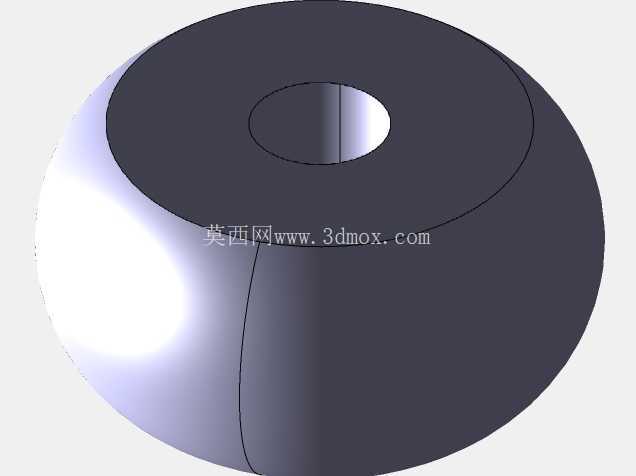

　　滑轮组结构则是起重、牵引类小型设备里的常用部件，通过多个滑轮的配合可以改变力的传递方向，降低牵引端所需的作用力，设计时滑轮的轮槽尺寸按照常用的钢丝绳直径匹配，轮缘位置做了圆角过渡，避免钢丝绳长期和轮缘硬接触出现断丝磨损，滑轮的支撑轴和轴承座配合，保证滑轮转动时的同轴度，减少转动过程中的阻力损耗。蝶阀结构属于流体管路里的常用控制部件，通过绕阀杆旋转的蝶板来控制管路的通断或者流量调节，结构紧凑、启闭速度快，在给排水、低压气体输送管路里应用广泛，这套蝶阀的结构设计考虑了和标准管路法兰的适配性，连接法兰的孔距、密封面尺寸都遵循通用管路标准，不需要额外做转接件就能直接安装到对应通径的管路上。

　　从整体设计思路来看，这套装配把多个机械领域常用的典型结构整合到一起，每个部件的安装边界都做了明确的尺寸约束，比如虎钳的最大开合行程、钳口宽度、整体安装底座的长宽尺寸，都按照常规小型台虎钳的使用场景设定，既可以满足小型零件的装夹需求，又不会因为体积过大占用过多的工作台空间；轴承座的中心高、安装孔距都和常用的20系列、30系列铝型材安装尺寸匹配，做小型自动化设备搭建时可以直接选型调用；滑轮的直径、轮槽宽度适配直径4-6mm的常用牵引钢丝绳，做小型起重、牵引机构设计时不需要重新校核轮槽匹配度；蝶阀的通径、法兰厚度按照DN25的低压管路标准设计，满足常规小流量流体管路的控制需求。每个部件的配合面都做了合理的公差分配，比如活动钳身和固定钳身的导轨配合采用间隙配合，保证钳身滑动顺畅的同时不会出现过大的晃动间隙，丝杠和螺母的配合采用传动螺纹公差，既保证传动的效率，又能控制反向传动的间隙，避免夹紧工件时出现松动；轴承座和轴承的配合采用过渡配合，装配时通过轻微压装就能固定轴承，不会出现轴承外圈跑圈的问题；滑轮和支撑轴的配合采用间隙配合，保证滑轮转动灵活，同时轴端预留了挡圈安装槽，防止滑轮工作时从轴上脱出；蝶阀的蝶板和阀体内腔的配合预留了密封件的安装空间，装配密封件后可以保证管路关闭时的密封性能，不会出现介质渗漏的问题。
