机加工手动台虎钳夹持工装结构

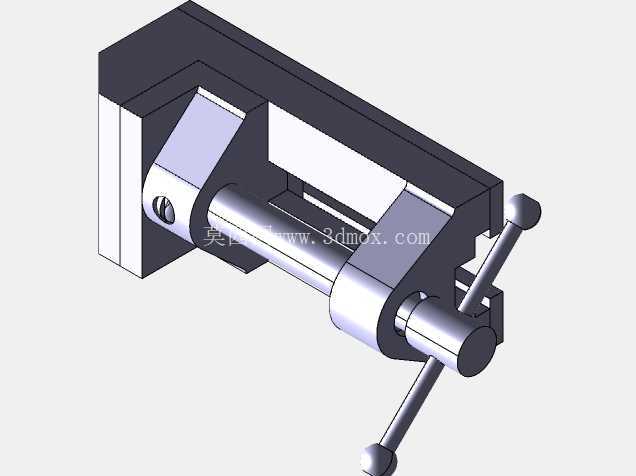

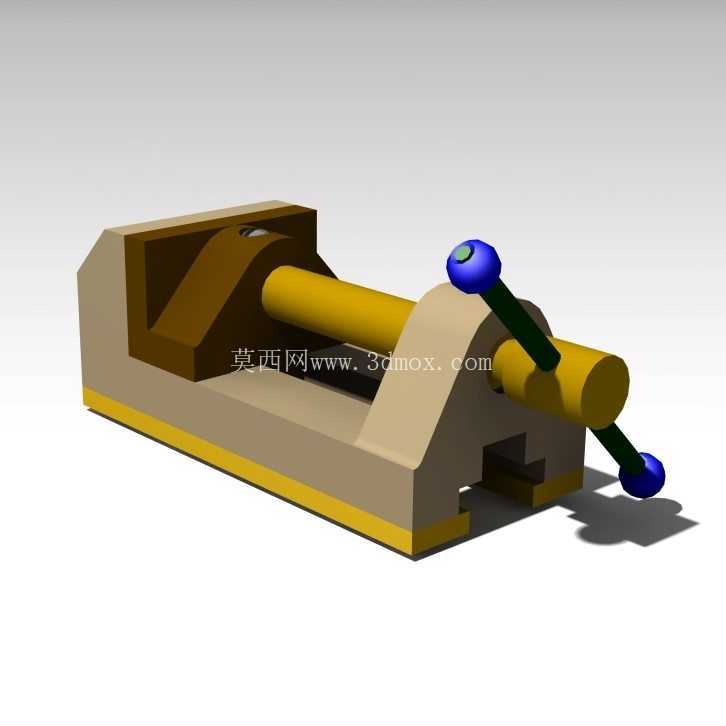

　　在常规机加工、钳工装配、工件修配场景中，手动台虎钳是工位上最基础也最高频的夹持工装，承担着固定待加工工件、提供稳定操作基准的核心作用，不管是小型零件的锉削、钻孔、攻丝，还是装配环节的零件对位、部件拆解，都需要依靠台虎钳提供足够且稳定的夹持力，避免工件在受力过程中出现位移、翘曲，进而影响加工精度或造成操作安全隐患。这款台虎钳的整体结构采用经典的丝杠传动夹持方案，固定钳身与活动钳身通过底部导轨实现滑动配合，转动端部的操作手柄即可带动丝杠旋转，驱动活动钳身沿导轨方向做直线往复运动，实现钳口的开合与夹持力的调节，传动结构简单可靠，日常维护仅需定期在丝杠与导轨配合面涂抹润滑脂，即可保证长期操作的顺畅性，不会出现卡滞、咬死的问题。

　　从结构设计逻辑来看，钳身主体采用一体化的铸铁式构型设计，底部带有与工作台面配合的安装基准面，预留的安装槽位可配合T型螺栓将台虎钳牢牢固定在钳工台或机床工作台面上，安装时需要保证钳身水平度偏差不超过0.1mm/m，避免夹持工件时出现受力偏斜，影响加工基准的准确性。固定钳身与活动钳身的钳口位置设计有可更换的钳口板，钳口板表面加工有交叉网纹，能够在夹持工件时增大接触摩擦力，即便是表面光滑的金属坯料，也能在额定夹持力范围内保证工件不打滑；针对不同材质的加工工件，还可以更换带软质垫层的钳口板，避免硬质钳口夹伤工件已加工表面，适配精加工零件的装夹需求。丝杠传动副采用梯形螺纹设计，相比普通三角螺纹具备更好的受力性能与自锁能力，当夹持力达到操作需求后，停止转动手柄即可实现位置锁定，不会因为加工过程中的振动导致钳口松动，夹持稳定性能够覆盖绝大多数轻载、中载的工位操作需求。操作手柄采用穿装式结构，两端带有球形限位端头，操作时可根据需要调整手柄的穿入长度，在需要大夹持力时可接长力臂，降低操作人员的施力强度，日常闲置时也可将手柄推至贴近钳身的位置，减少工位空间占用，避免过往人员磕碰。

　　从安装边界尺寸来看，这款台虎钳的钳口开合行程覆盖常规小型零件的装夹尺寸范围，整体宽度适配常规钳工台的安装位，安装时需要在钳身底部与工作台面之间加装厚度不小于5mm的橡胶减震垫，一方面可以吸收加工过程中产生的振动，提升夹持稳定性，另一方面也能避免钳身硬接触刮伤工作台表面。在实际应用中，这款台虎钳不仅可以用于常规的金属零件加工夹持，还可以通过搭配不同的辅助钳口配件，实现异形零件、薄壁零件、小型非金属零件的装夹，比如在夹持薄壁管件时，可以搭配V型钳口垫，保证管件夹持时的同轴度，避免夹扁管壁；在夹持小型电路板、塑料件时，可以更换尼龙材质的软钳口，避免夹伤工件表面。

　　结构设计上充分考虑了工位操作的人机工程学，操作手柄的高度适配操作人员站立操作时的手臂自然高度，转动手柄时无需过度弯腰或抬臂，长时间操作也不易产生疲劳；钳身的排屑空间设计合理，加工产生的金属切屑可以顺着钳身的斜面滑落，不会堆积在导轨或丝杠配合面内，日常清理仅需用毛刷清扫即可，无需频繁拆解维护。针对教学场景的应用需求，这款台虎钳的结构完全拆解后可以清晰展示丝杠传动、导轨导向、螺纹自锁、夹持力传导等经典机械结构原理，每个配合面的公差设计、零件的装配关系都直观可见，能够帮助初学者快速理解手动夹具的设计逻辑与机械传动的基础原理，作为机械结构教学的演示模型具备很强的实用性。在建模过程中，所有配合面的尺寸公差都按照实际工装的装配要求进行设定，导轨与活动钳身的配合采用间隙配合，保证滑动顺畅的同时不会出现过大的旷量，丝杠与螺母的配合间隙控制在合理范围内，既保证转动灵活，又避免反向间隙过大导致夹持精度下降，整体模型的结构还原度完全匹配实际工业级台虎钳的装配要求，可用于工装结构验证、教学演示、工位布局模拟等多个场景。
