民用干线客机机身曲面外观结构设计

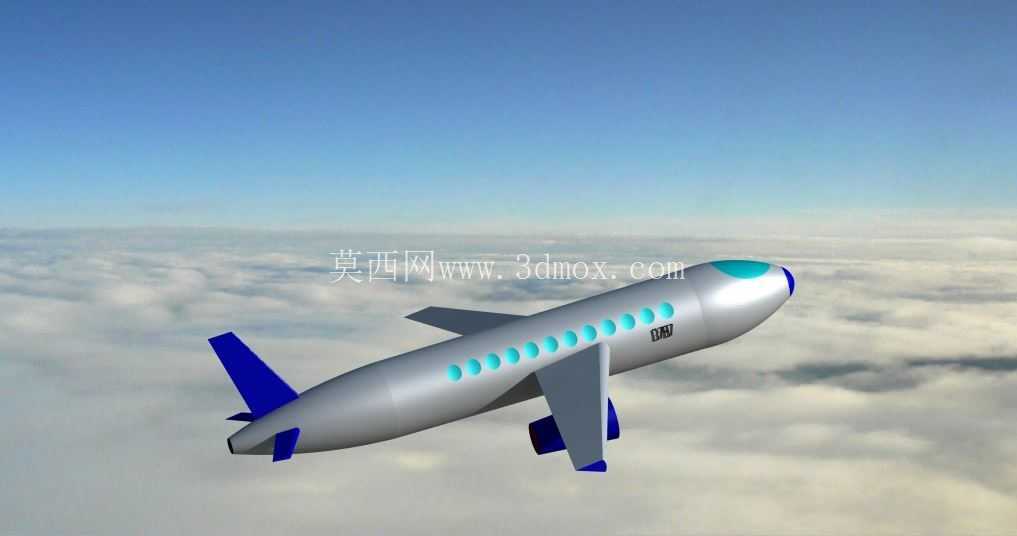

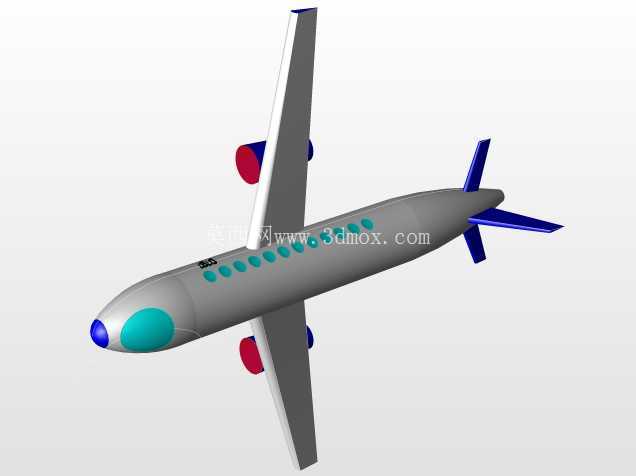

　　在民用航空装备的前期方案论证阶段，机身外观曲面的三维建模是衔接总体气动布局与后续结构详细设计的核心环节，本次呈现的曲面模型聚焦单通道干线客机的机身主体气动外形，覆盖从机头雷达罩段到机尾尾椎衔接段的完整外部轮廓，同时整合了机翼、尾翼与机身的对接过渡区域特征。从实际工程应用场景来看，这类曲面模型可用于气动仿真前期的几何校验、客舱内部布局的边界约束确认、地面保障设备的适配性校核，也可作为航空科普、实训教学环节的具象化演示载体，帮助设计人员快速建立整机外形的空间认知。

　　模型的设计思路始终围绕民用客机的实际运行需求展开，机头部位采用钝圆过渡的曲面构型，匹配民航客机亚音速巡航阶段的减阻要求，同时预留了雷达罩的安装贴合边界，曲面曲率连续过渡到前机身段，避免出现气动干扰的折角区域。客舱段的机身截面采用常规的宽体适配圆弧构型，沿航向方向保持等直段占比超过七成，既能够最大化客舱内部的可用布置空间，满足座椅排布、行李舱安装、过道预留的尺寸需求，也能降低曲面加工成型的工艺难度。沿客舱舷窗排布的位置，模型同步做了曲面凹陷的特征预留，每一处舷窗的安装位都与机身曲面保持法向垂直，保证后续舷窗组件安装后的密封贴合度，不会出现曲面错位导致的装配间隙。

　　机翼与机身的衔接区域采用翼身融合的过渡曲面设计，没有生硬的直角拼接，这一设计既能够降低巡航阶段的干扰阻力，也能优化翼根区域的应力传递路径，避免应力集中带来的结构疲劳问题。尾翼部分包含垂直尾翼与水平尾翼的主体外形，垂尾后掠角度匹配常规干线客机的航向稳定性设计要求，平尾的安装位置与机身尾段的曲面顺滑衔接，预留了尾翼操纵面的转动间隙边界，不会在后续操纵机构设计时出现运动干涉。发动机吊挂区域的曲面也做了对应的整流特征预留，保证短舱安装后与机翼、机身的衔接处气流顺畅，减少紊流带来的阻力增量与振动影响。

　　从安装边界的尺寸逻辑来看，模型的机身总长与翼展比例严格遵循单通道干线客机的常规配比，机头雷达罩的曲率半径满足气象雷达的安装空间要求，不会出现雷达天线与罩体内壁干涉的问题；机身底部的曲面预留了起落架舱的凹陷安装空间，能够匹配主起落架、前起落架收放后的容纳尺寸，保证起落架收放过程中不会与机身蒙皮发生剐蹭。客舱门、应急出口的位置在曲面上做了轮廓标识，对应的开口区域曲面曲率保持一致，方便后续门框结构的安装与密封件的适配。整个模型全部采用G2连续的曲面构建，没有出现曲面褶皱、曲率突变的问题，能够直接导入CAE软件做初步的气动流场仿真，也可以拆分后作为蒙皮结构设计的基础参考面，减少后续详细设计阶段的曲面重构工作量。

　　不同于带内部结构的详细设计模型，这个外观曲面模型更侧重整机外形的精准还原，所有曲面的分块逻辑都匹配实际飞机蒙皮的制造分块要求，每一块曲面的边界都预留了蒙皮搭接的余量位置，能够为后续的蒙皮下料、成型模具设计提供基础的几何参考。在地面保障设备的适配设计中，这类整机曲面模型也可用于校验廊桥对接高度、行李车装卸位置、加油车接口适配性等场景，不需要调用庞大的全机详细模型就能完成初步的空间校核，提升方案阶段的设计效率。
