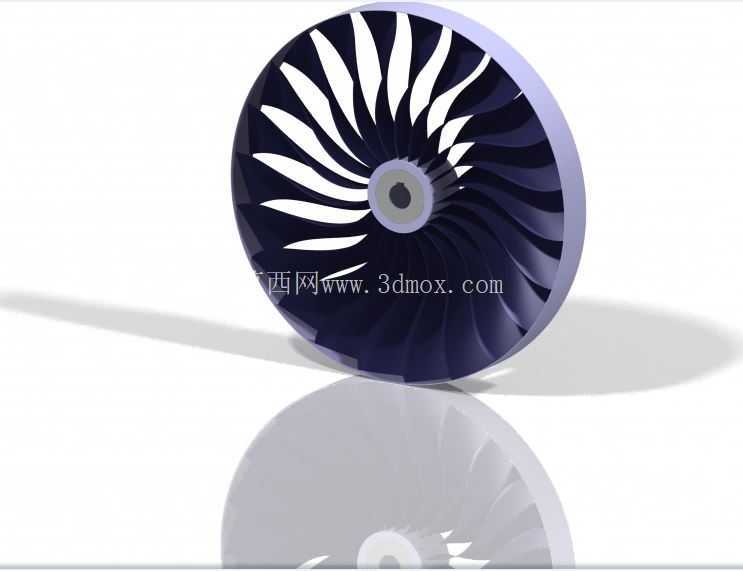

在民用大涵道比涡扇与军用小涵道比涡喷的核心气路结构中,风扇段作为进气端首个做功单元,直接决定整机的进气效率、推力输出上限与外涵道气流分配比例,是航空动力系统中气动载荷与离心载荷耦合作用最显著的部件之一。本次完成的风扇结构,采用曲面特征构建完整叶型流道,所有叶片的型线均基于轴流压气机级的速度三角形匹配逻辑推导,从叶根到叶顶的翼型截面按照等环量设计准则做渐变扭转,既保证不同叶高位置的气流攻角处于最优区间,避免大流量工况下出现叶尖失速,也能平衡叶片旋转时不同半径位置的离心应力分布,降低叶根处的应力集中系数。
从实际装机的应用场景来看,这类风扇结构既适配大推力民用航发的外涵道增压需求,也可作为小型涡喷、涡轴发动机的首级压气叶轮使用,在地面燃气轮机的进气增压段、高速风洞的动力叶轮段也有同结构原理的应用。设计过程中没有固化固定尺寸参数,所有结构边界都保留了参数化调整余量,使用者可以根据目标推力等级、设计转速、进气流量要求,同步缩放整体轮盘直径、调整叶片数量、修改叶型安装角与弦长,适配不同的装机边界:比如针对亚音速民用航发,可以增大轮盘直径提升涵道比,降低巡航状态下的油耗;针对超音速军用航发,可以适当减小叶尖弦长、提升叶片整体刚度,适配更高的工作转速与抗进气畸变能力。

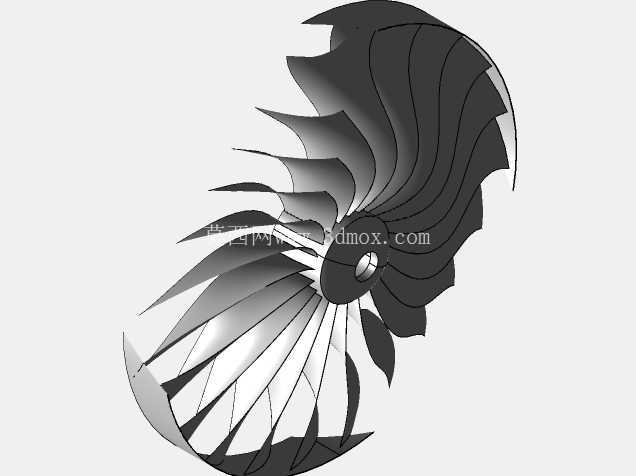

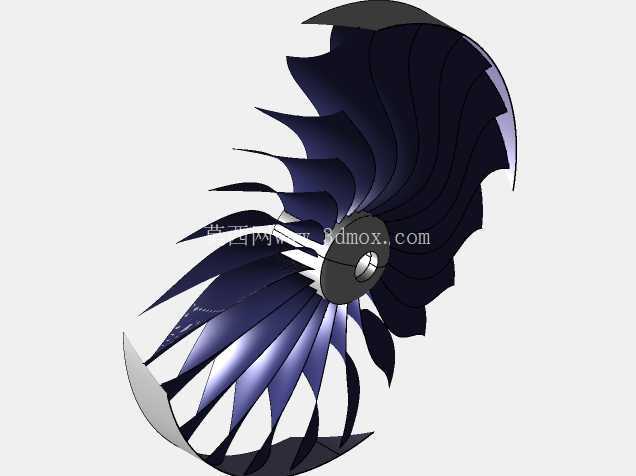

结构细节上,轮盘与叶片采用一体化的曲面过渡设计,叶根与轮盘衔接处做了连续的圆角过渡,没有尖锐的几何突变,能够有效分散高速旋转时的离心力载荷,避免长期交变载荷下出现疲劳裂纹;叶片前缘做了符合气动要求的小圆头处理,后缘按照气流出口角度做收薄设计,减少尾迹涡流带来的流动损失;轮盘中心的安装孔位按照通用的轴系配合标准设计,预留了键槽与锁紧结构的安装空间,能够与前端的进气锥、后端的压气机转子轴做同轴装配,装配时的同轴度公差可以通过调整中心孔的配合精度来控制,保证高速旋转时的动平衡性能。
在气动性能的设计考量上,每一片叶片的压力面与吸力面曲面曲率都经过连续校验,保证气流沿叶高流动时不会出现局部的逆压梯度,减少附面层分离带来的效率损失;相邻叶片之间的流道宽度从进气侧到出气侧按照扩压比要求做渐变设计,保证气流经过风扇段后能平稳提升压力,分别流入外涵道与核心机内涵道,避免流道突变带来的气流脉动。针对不同的使用场景,还可以在现有曲面基础上调整叶片的掠角,比如采用后掠设计降低叶尖处的相对马赫数,适配高亚音速巡航的工况,或者采用前掠设计提升风扇的抗失速裕度,适配工况变化剧烈的军用动力场景。
安装边界方面,整个风扇的轴向尺寸与轮盘直径的比例控制在合理区间,不会因为轮盘过宽导致转子系统的临界转速下降,也不会因为轴向尺寸过小导致叶片的弦长不足、做功能力下降;轮盘后端的端面预留了与后级转子连接的安装止口,能够保证装配时的轴向定位精度,叶片顶端与机匣之间的间隙可以根据整体缩放后的尺寸匹配设计,在保证不发生刮磨的前提下尽可能减小叶尖间隙,降低间隙泄漏带来的效率损失。整个结构的曲面连续性达到G2级别,既可以直接用于后续的仿真分析,也可以导入CAM模块做五轴加工的刀路生成,适配钛合金整体铣削、叶片焊接装配等不同的加工工艺路线。
