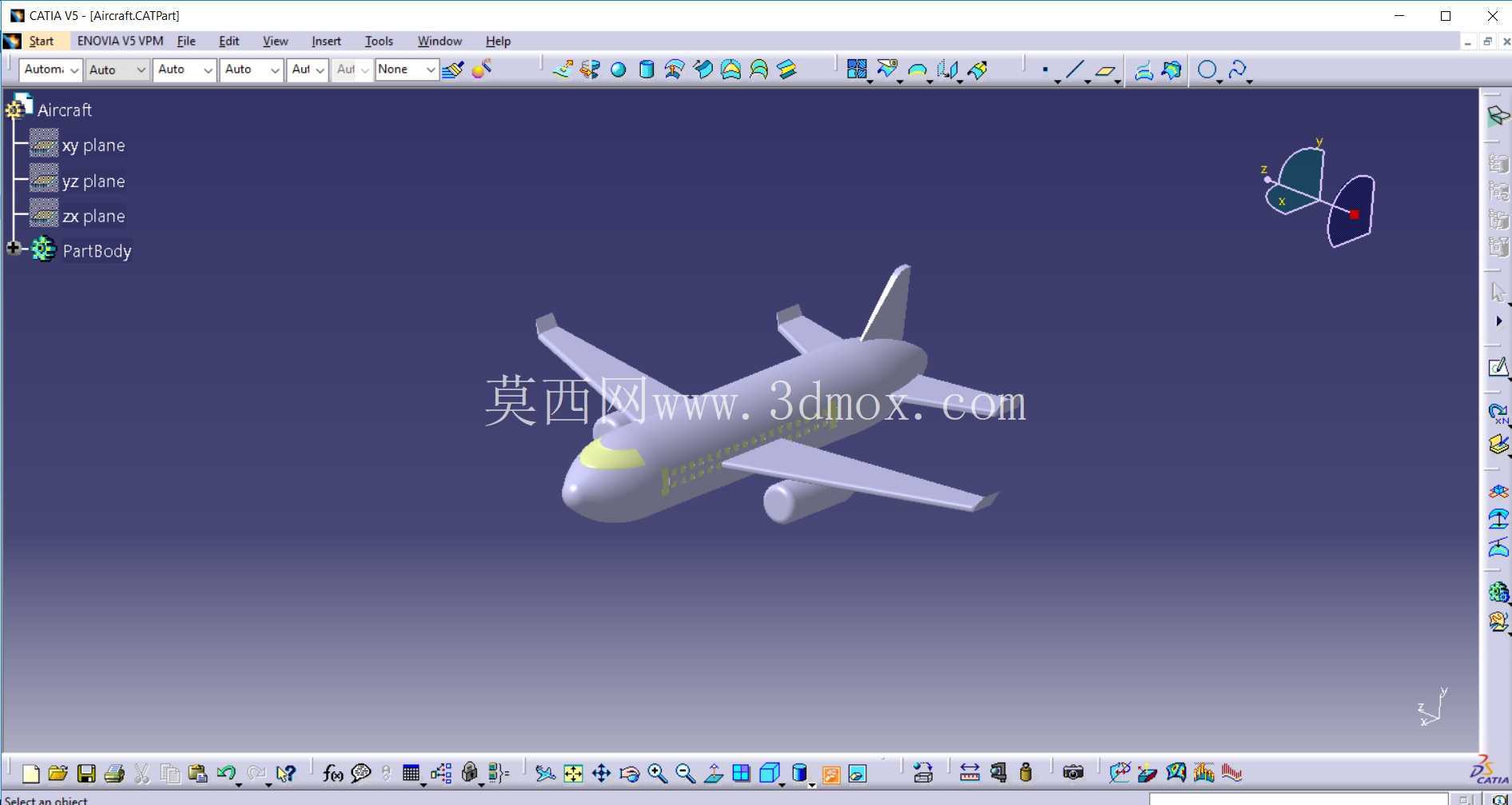

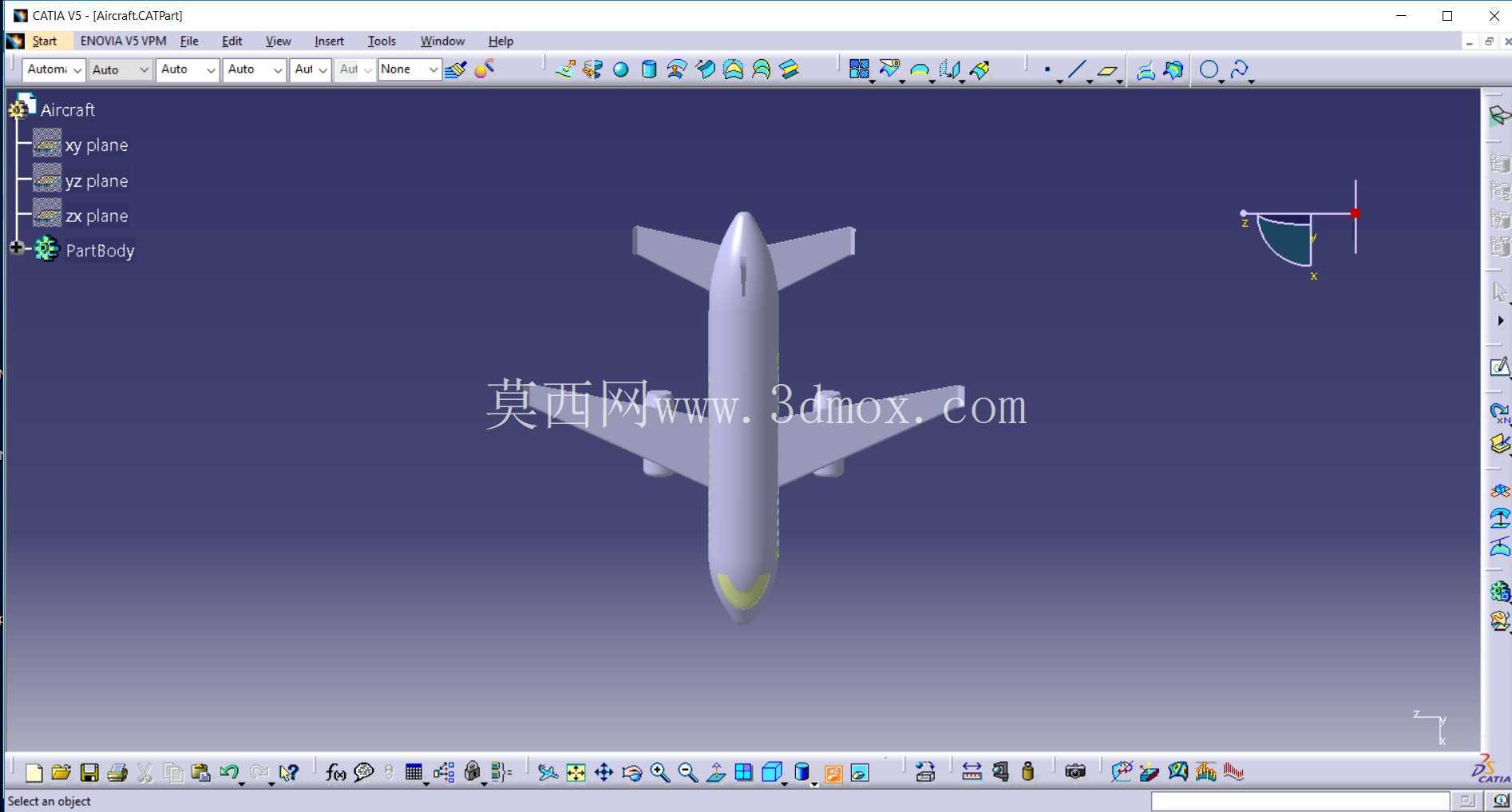

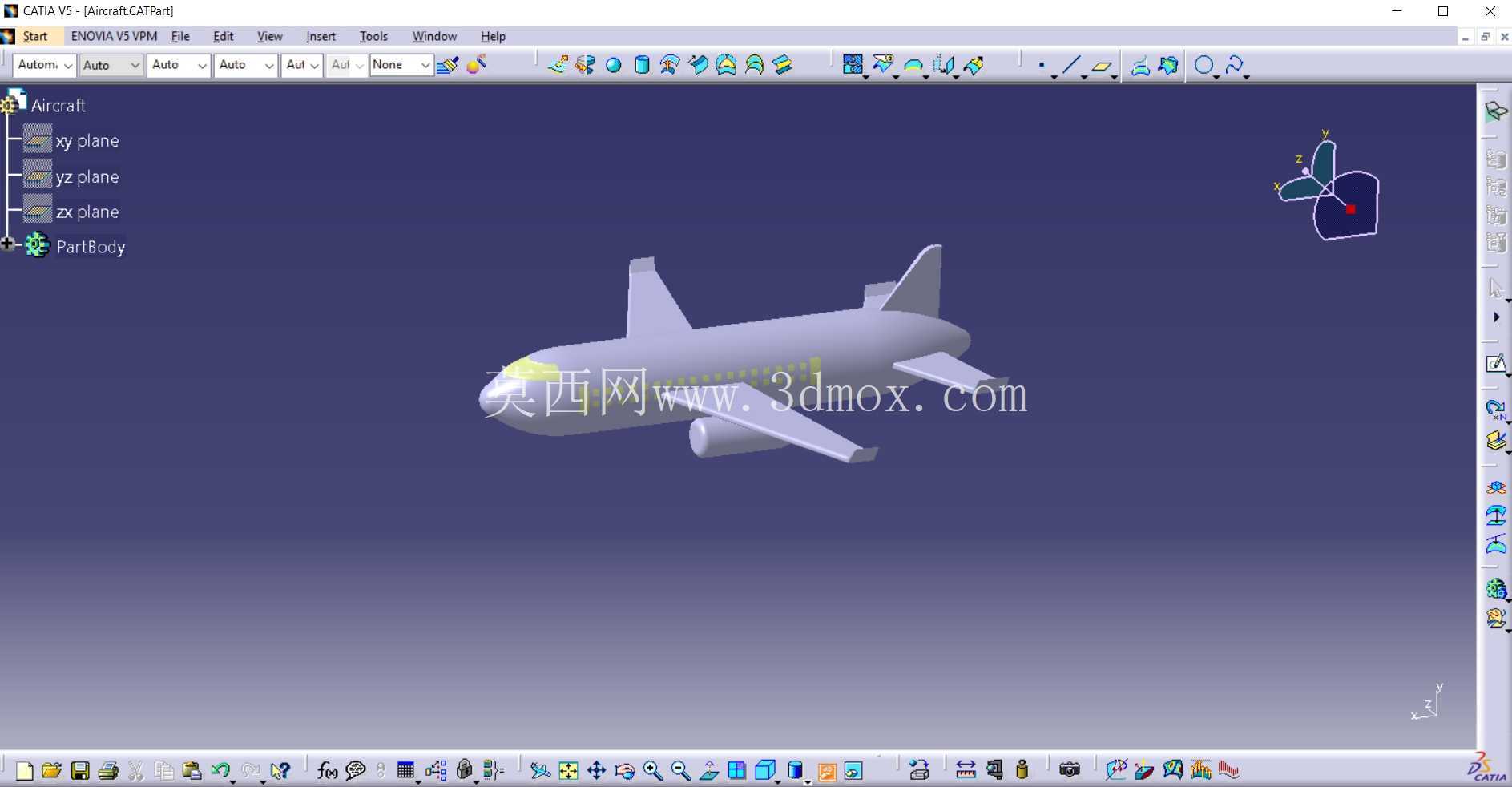

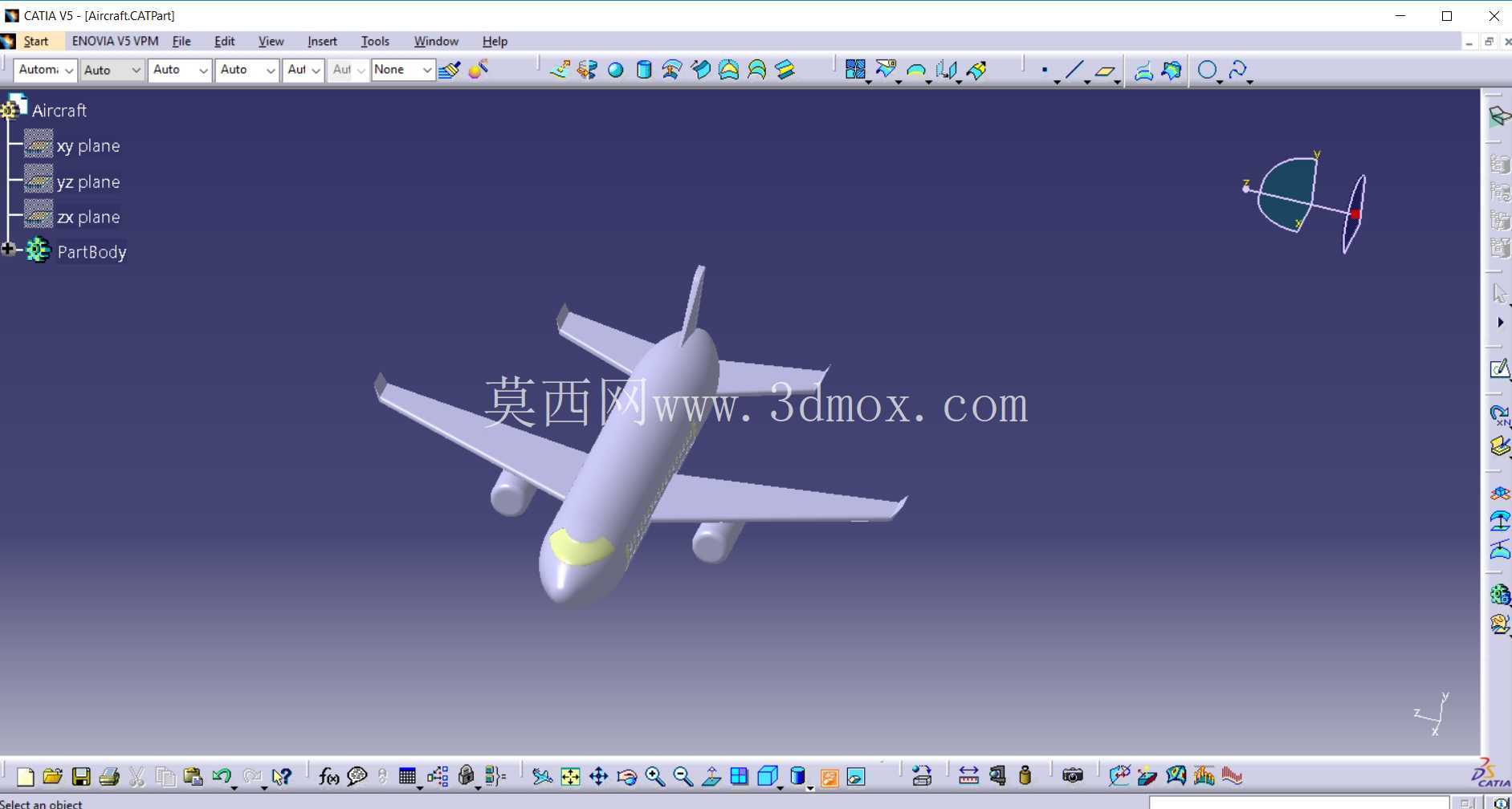

民用喷气式民航客机简化结构三维数模

　　做这个简化客机模型的时候，最先考虑的是教学演示场景的适配性——很多刚接触航空结构的新人，一上来就看带全系统管路、内饰、航电的精细数模很容易抓不住核心结构，所以这个数模刻意做了结构减法，把民航干线客机最核心的气动布局、主体承力结构轮廓做了还原，没有冗余的细碎零件，不管是做航空科普的演示教具，还是做场景搭建里的配景元素，或是做初步气动布局验证的草模，都能直接用，不用再花时间删改无关结构。

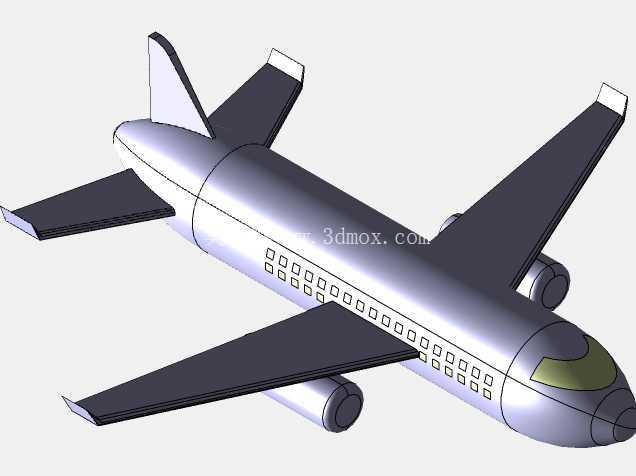

　　从实际用途来说，这个数模没有追求适航级的精度，而是把核心的结构边界做了明确：机身采用常规的圆筒形增压舱轮廓，机头位置做了圆润的气动修型，没有做风挡、雷达罩的分件，是一体化的曲面造型，能直观体现民航机低阻机头的设计逻辑；机翼是下单翼布局，后掠角取了常规干线客机的常用角度，翼下吊挂了两台发动机短舱，短舱和机翼的连接位置做了简化的吊挂结构示意，没有做发动机内部的叶片、管路结构，只保留了短舱的气动外形，能清晰看到翼吊布局的重量分布、气动干扰的基础形态。尾翼部分采用常规的垂尾加平尾布局，垂尾后掠角度和机翼匹配，平尾安装在垂尾根部的机身尾段，位置和尺寸都符合常规客机的配平要求，没有做方向舵、升降舵的活动面分件，保持整体结构的完整性，方便使用者后续根据需求自行拆分活动面做运动仿真。

　　设计思路上没有照搬某一款具体机型的参数，而是提取了双发喷气式客机的通用结构特征，避免了机型版权的问题，同时能覆盖绝大多数窄体干线客机的结构认知需求。建模的时候优先保证曲面的连续性，机身和机翼、尾翼的交接位置做了顺滑的过渡曲面，没有出现碎面、尖角，不管是用来做渲染出图，还是导入仿真软件做初步的流场分析，都能直接生成可用的网格，不用花大量时间修复几何错误。外形尺寸上是按照1:200的常用展示比例做的缩放，机身总长度控制在适合3D打印的尺寸区间，机翼展长和机身长度的比例符合常规客机的展弦比范围，所有的突出结构比如发动机短舱、翼尖、尾翼尖端都做了小圆角处理，没有尖锐的棱角，不管是做实体打印的手板，还是做虚拟场景的碰撞检测，都不会出现几何干涉或者应力集中的尖角问题。

　　安装边界这块，因为是简化数模，特意在机身下部预留了通用的安装接口平面，不管是要把模型固定在展示底座上，还是要加装起落架的详细结构，或是改装成货机、特种机型的变体，都可以直接在这个预留平面上做结构延伸，不用重新修改机身的主体曲面。机翼的翼型采用了通用的超临界翼型的简化轮廓，没有做复杂的翼型弯度细节，但是保留了翼型的厚度分布特征，能满足基础的气动教学演示需求，要是需要做更精细的气动分析，也可以在这个基础上替换翼型曲面，不用重新搭建整机的结构框架。

　　很多人做这类简化模型容易犯的错误是要么过度简化丢失了核心结构特征，要么加了太多没用的细节导致文件冗余，这个数模在建模的时候特意平衡了这两点：所有保留的结构都是能体现客机核心布局特征的部分，比如翼吊发动机的位置、下单翼的布局、尾翼的安装形式，这些是区分客机和其他飞行器的核心标识，都做了准确还原；而那些对结构认知没有帮助的细碎结构，比如客舱舷窗、舱门、表面的铆钉线、天线这些，都没有做，一方面减少了文件的面数，提升了操作流畅度，另一方面也给使用者留出了足够的二次创作空间，不管是要加航司的涂装，还是补充细节结构，都不会因为原有模型的冗余结构增加工作量。

　　从结构工程师的实际使用角度来说，这类简化数模最大的用处是在项目前期做方案布局的时候，用来做空间占位，比如做机场地面设备的设计时，需要验证设备和飞机的对接尺寸，就可以直接导入这个数模，不用找精细的整机模型拖慢软件运行速度；做航空主题的展陈设计时，这个模型的曲面质量足够支撑近距离的渲染展示，不会出现曲面凹凸不平的问题；甚至做少儿航空科普的教具时，这个模型的结构足够简单，能让学习者快速理解飞机各个部件的位置和基本作用，不会被复杂的内部结构分散注意力。建模的时候所有的特征都是参数化的，要是需要调整尺寸比例，直接修改参数就可以缩放成不同比例的模型，不会出现几何变形的问题，曲面的公差控制在常用建模软件的通用精度范围内，不管是用SolidWorks、CATIA还是UG打开，都不会出现几何丢失、曲面破面的情况，跨软件使用的兼容性很好。
