小型直插式高频电源变压器结构设计

　　在消费类电子、工控板卡、小型电源模块的板级供电链路里，这类直插式高频变压器是隔离变压、能量传递的核心无源器件，日常接触的手机充电器、小型适配器、工控信号隔离板、低压控制板的电源前端，都能见到同结构产品的身影。不同于工频变压器的厚重硅钢片叠层结构，这类高频变压器依托铁氧体磁芯的高磁导率特性，工作在几十kHz到上百kHz的开关频率区间，能在更小的体积下实现同等功率等级的能量传递，大幅压缩板上占用空间，适配当下电子产品小型化、轻量化的设计趋势。

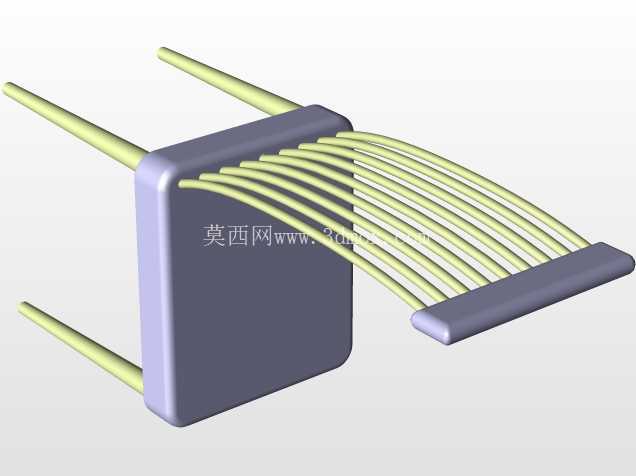

　　从结构设计逻辑来看，这款产品采用方形中柱磁芯配对结构，磁芯结合面做了圆角过渡处理，既可以减少磁芯压制、烧结过程中的边角崩裂风险，也能降低绕组绕制过程中漆包线绝缘层被棱角刮破的概率，避免绕组匝间短路的隐患。磁芯外侧的绕组区域预留了足够的绕线空间，可根据不同的输出电压、功率需求，调整原副边绕组的线径与匝数：原边绕组通常采用较细的漆包线多股并绕，降低高频工作下的集肤效应损耗，副边绕组根据输出电流大小选择对应线径，大电流场景下还会采用多股线或者铜箔绕制，降低绕组直流电阻带来的导通损耗。绕组排布上会严格遵循安规要求，原副边之间预留足够的爬电距离，必要时增加绝缘胶带或者绝缘骨架挡墙，满足不同安规认证的绝缘耐压要求。

　　引脚部分采用直插式设计，四根固定引脚分布在磁芯两侧，对应PCB板上的安装孔位做等距排布，引脚直径与常规波峰焊工艺的孔径适配，插装后引脚露出PCB板面的长度控制在1.5-2mm区间，既保证焊接时的焊锡浸润可靠性，也不会因为引脚过长导致剪脚工序额外增加工作量，同时避免相邻引脚之间焊锡桥连短路的风险。绕组引出线会直接缠绕在对应引脚上，经过浸锡处理后保证电气连接可靠性，不会因为运输、使用过程中的震动出现引线松脱的问题。磁芯配对完成后，会在磁芯结合面涂抹专用环氧胶，经过高温固化后将两片磁芯牢固粘接，避免工作过程中磁芯松动产生磁隙变化，导致电感量偏移、工作异响的问题，部分对电磁屏蔽有要求的场景，还会在磁芯外侧包裹铜箔屏蔽层，屏蔽层引出线单独接引脚接地，降低绕组对外的电磁辐射干扰，提升整机的EMC性能。

　　安装边界层面，这类变压器的整体高度控制在10mm以内，长宽尺寸根据功率等级通常在15-20mm区间，适配常规1.6mm厚度的FR-4 PCB板安装，插件时不需要在PCB上做额外的开槽避让，波峰焊过程中不会因为器件高度过高影响过炉治具的通行。在板上布局时，需要注意远离板上的强干扰源比如功率开关管、整流桥等发热器件，同时预留至少2mm的周边散热空间，避免长期高温工作加速磁芯老化、绕组绝缘层失效，影响产品的使用寿命。设计选型过程中，需要根据实际的开关频率、输入输出电压、额定功率参数，匹配对应的磁芯材质、绕组线径与匝数，保证变压器在连续工作状态下的磁芯饱和裕度足够，不会因为输入电压波动、负载突变出现磁饱和导致原边过流损坏开关管的问题。

　　不同于定制化的大功率变压器，这类通用结构的小型高频变压器已经形成了标准化的尺寸系列，结构工程师在建模过程中需要严格管控引脚的位置度公差，磁芯与骨架的配合公差控制在0.1mm以内，避免批量生产过程中出现磁芯装配不到位、引脚插装偏位无法顺利插入PCB孔位的问题。绕组绕制过程中的排线整齐度也会直接影响产品的寄生参数，排线松散会导致漏感增大，开关过程中的尖峰电压升高，增加后端吸收电路的损耗，因此建模时也需要预留绕组的排布空间，给工艺部门明确绕线的限位边界，保证批量产品的参数一致性。
