在电力输配末端的电源变压器装配场景里,承插接头是实现绕组引出端与外部供电回路可靠导通、同时承担机械定位作用的核心连接件,这类接头的设计合理性直接决定变压器现场安装效率与长期运行的连接稳定性,避免大电流工况下出现接触不良、接头发热甚至松脱断电的故障。从实际工程应用来看,这类承插接头多用于中小容量干式电源变压器的低压侧出线连接,适配现场快速插接的装配需求,相比传统螺栓紧固的接线端子,承插结构不需要额外携带紧固工具,在批量变压器成套组装、现场配电改造的作业场景里,能将单点位接线作业时长压缩六成以上,同时降低人工紧固力矩不一致带来的接触电阻偏差问题。

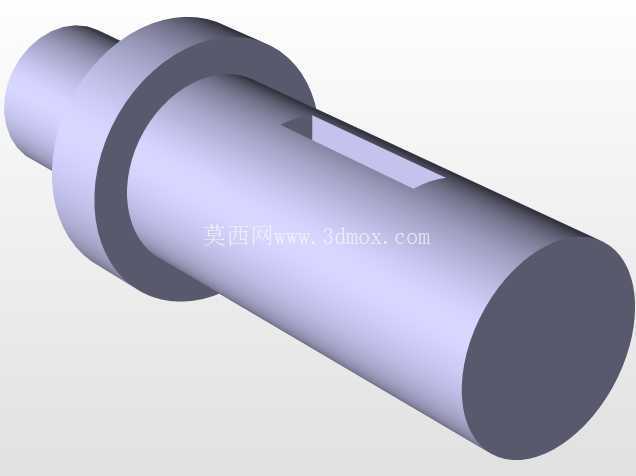

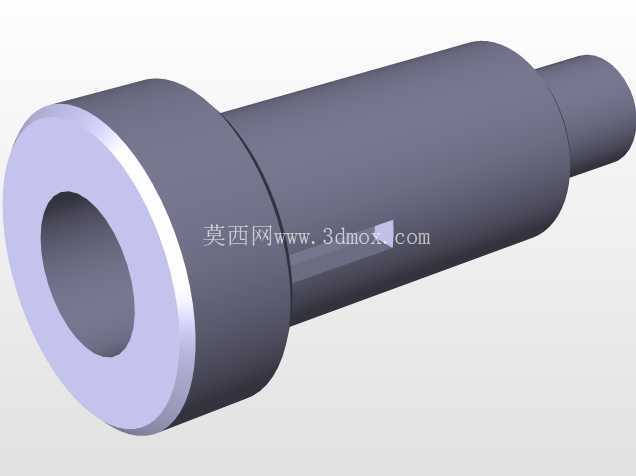

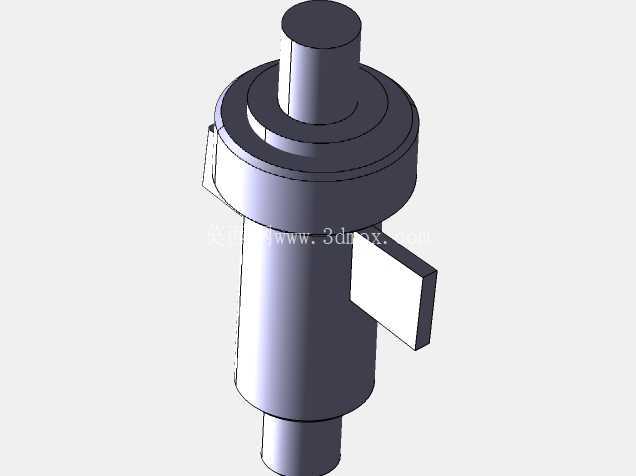

从结构功能特性来看,该接头采用阶梯轴式主体结构,上部的细圆柱段为插接导向段,加工时严格控制圆柱度公差,插入配套母座时可自动导正,避免插偏导致的接触片变形;中部的大直径凸台为轴向定位面,插接到位后凸台端面与母座端面完全贴合,既可以限定插接深度,保证内部导电接触片的啮合长度达到设计值,也能承担轴向的拉扯载荷,防止外力拖拽导致接头脱出。侧面伸出的方块状结构为防转定位键,与母座上的键槽配合后,可限制接头周向转动,避免长期运行过程中接头受线缆扭力作用发生转动,磨损内部导电接触面。下部的圆柱段为线缆压接段,表面设计有环形滚花纹路,压接线缆铜端子后可增大接触摩擦力,保证压接强度满足拉脱力测试要求,同时降低压接面的接触电阻。
设计这类接头时,首先要匹配对应变压器的额定载流量,根据载流量确定主体导电部分的截面尺寸,避免长期通流时温升超标;其次要兼顾插接的操作手感与连接可靠性,插接阻力设计在30N到50N区间,既保证插接过程顺畅无卡滞,又能保证接触片之间有足够的正压力,将接触电阻控制在毫欧级。外形尺寸设计上,上部导向段直径比母座内孔小0.1mm到0.15mm,预留足够的装配间隙同时避免插接后晃动量过大;中部定位凸台的外径比导向段大6mm到8mm,保证足够的定位承压面积;侧面防转键的宽度与键槽采用H7/h6的间隙配合,既方便装配对位,又能限制周向转动间隙在0.5度以内,避免转动带来的接触磨损。安装边界方面,接头插接到位后,轴向突出母座安装面的尺寸控制在15mm以内,避免占用过多变压器接线仓的内部空间,相邻接头的中心距设计为30mm,满足电气间隙的安全要求,防止不同相位的接头之间发生爬电、击穿问题。
从装配工艺角度考虑,该接头的所有机加工面都做了倒角处理,导向段端部做15度导入倒角,压接段端部做30度压接导向倒角,既避免装配过程中锐边划伤操作人员、割破线缆绝缘层,也能提升压接、插接工序的装配良率。接头的金属主体部分采用T2紫铜材质加工,表面做镀锡处理,既提升导电性能,也能防止铜材氧化,延长接头在潮湿、多尘配电环境下的使用寿命;外部的绝缘包覆部分采用阻燃PA66材质注塑成型,绝缘等级达到F级,可适配变压器长期运行的最高温升要求,同时具备足够的机械强度,承受常规的插拔冲击不会开裂。在实际选型应用中,这类承插接头可适配16平方到35平方的多股铜芯线缆,覆盖100kVA到630kVA容量段的干式电源变压器低压出线连接需求,在成套厂批量装配、现场运维更换作业中都有广泛的应用空间。建模过程中需要重点关注各配合面的公差设定,尤其是导向段与定位凸台的同轴度公差控制在0.02mm以内,防转键与主体轴线的对称度公差控制在0.03mm以内,才能保证加工后的零件与配套母座实现顺畅互配,不会出现插不进、松旷量大的问题。
