带倾斜安装面的L型轴承支撑构件

　　在各类中小型机电设备、工装夹具以及非标自动化生产线的执行端结构中，这类带倾斜安装面的L型轴承支撑构件是非常常见的传动辅助部件，核心作用是为转轴类零件提供稳定的径向与轴向支撑约束，避免转轴在传递扭矩过程中出现挠曲变形、运转跳动超差的问题。从实际应用场景来看，这类支撑件常被用在小型动力传输单元的转角位置，比如小型输送线的从动端转轴支撑、工装夹具的翻转铰接点位、小型电动执行器的输出轴定位，还有部分检测设备的摆动机构铰接处，相比直装式的轴承座，它的倾斜支撑面可以让转轴以固定角度完成动力传递方向的转换，不需要额外加装角度转接块，能有效缩减机构的整体安装空间。

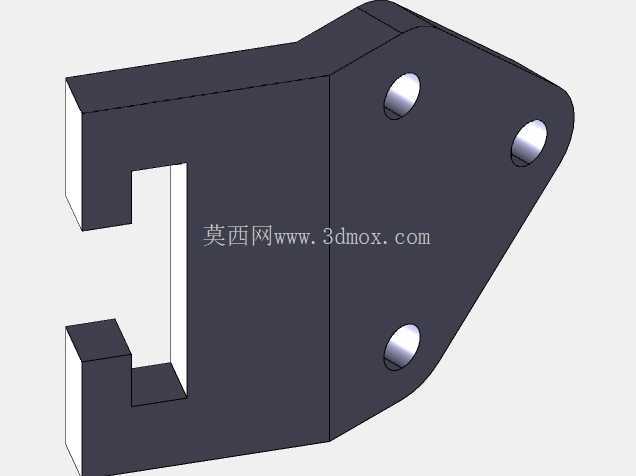

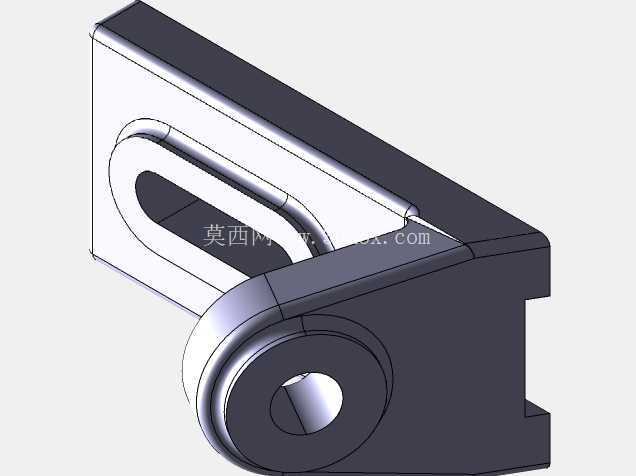

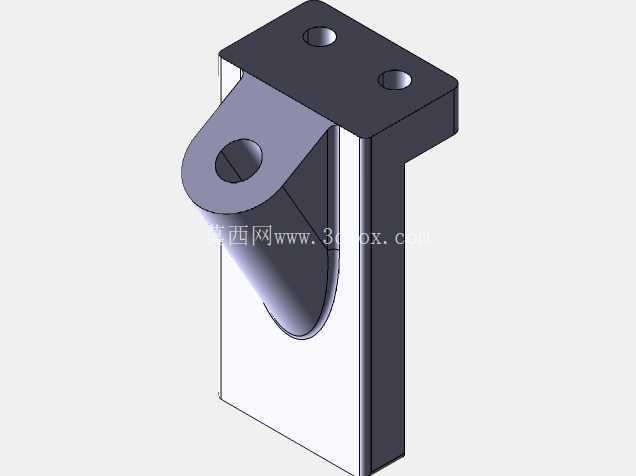

　　从结构设计逻辑来看，这个构件采用L型的主体布局，竖直段是设备安装基面，水平延伸的倾斜耳板是轴承安装位，两者之间通过三角加强筋做结构补强，这部分的筋板厚度需要根据实际承载的转轴径向载荷做核算，常规工况下筋板厚度不低于竖直安装板厚度的0.8倍，就能避免支撑耳板在长期交变载荷下出现焊缝开裂或者结构变形的问题。竖直安装板上设置了两个沉头安装孔，孔位的中心距需要匹配设备安装面的预留螺孔间距，沉孔的深度设计要保证安装螺栓的顶面不超出安装板平面，避免螺栓突出干涉其他相邻部件的运动轨迹；倾斜耳板上的轴承安装孔为通孔设计，孔的内径公差需要根据所选轴承的外圈配合等级确定，常规轻载工况下选用H7级公差即可满足过渡配合要求，孔的端面需要做锪平处理，保证轴承安装后端面与支撑面完全贴合，避免轴承外圈出现倾斜导致的运转卡滞。

　　关于安装边界的尺寸控制，首先要明确竖直安装板的总高度，这个尺寸决定了轴承安装孔的中心高，也就是转轴的轴线高度，设计时需要匹配传动系统中其他部件的轴线高度，保证传动带或者齿轮的啮合中心距符合设计要求；倾斜耳板的倾斜角度是这个构件的核心参数，角度偏差需要控制在±0.5°以内，否则会导致转轴安装后出现别劲的问题，轻则增加运转阻力、加速轴承磨损，重则会导致转轴在高速运转时出现振动异响。安装板的厚度选择需要根据承载大小确定，轻载工况下选用6-8mm厚度的板材即可，中载工况则需要提升到10-12mm，同时安装孔的孔径要比选用的安装螺栓直径大0.5-1mm，预留一定的安装调整余量，方便装配时微调轴承的中心位置，补偿其他零件的加工累积误差。

　　在实际选型使用时，还要注意这个支撑件的受力方向，倾斜耳板的承载方向要顺着筋板的支撑方向，避免让筋板承受侧向的剥离力，否则会大幅降低构件的整体承载能力。轴承安装孔的端面与孔轴线的垂直度公差需要控制在0.02mm以内，保证轴承安装后外圈不会出现偏斜，延长轴承的使用寿命。另外，构件的所有棱边都需要做倒角处理，去除加工产生的毛刺，既避免装配时划伤操作人员，也能防止应力集中导致的构件开裂。这类支撑构件相比一体式的铸造轴承座，加工难度更低，生产周期更短，非常适合非标设备的小批量定制场景，只需要通过板材切割、折弯、焊接或者整体铣削加工就能完成制作，不需要开模，能有效缩短非标设备的研发制作周期。
