电源变压器线框结构三维设计方案

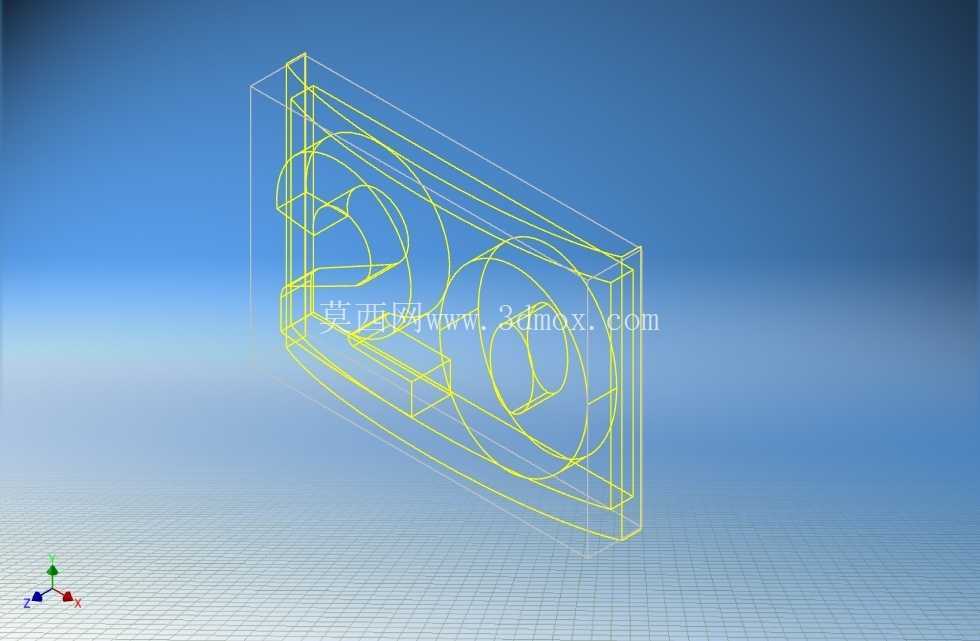

　　在民用消费电子、工业控制板卡、小型通讯设备的低压供电回路里，这类薄型安装的电源变压器是AC-DC转换环节的核心无源部件，主要承担市电输入侧的电压幅值变换、初次级电气隔离两大核心功能，相比开关电源方案，它的抗浪涌冲击能力更强，EMI干扰水平更低，在对电磁兼容性要求严苛的工控采样回路、音频信号处理设备里应用占比一直不低。从线框模型的结构特征来看，这个设计采用了卧式扁装的整体布局，核心的绕组区域预留了两组圆形绕线空间，对应双路独立输出的绕组排布，能够同时给设备内的控制回路、信号回路提供互相隔离的供电电压，避免不同回路之间的共模干扰串入信号链路。

　　骨架部分的走线槽做了阶梯式的限位结构，绕制漆包线的时候可以通过槽位的台阶控制每层绕组的排布宽度，不需要额外加绕线挡墙就能控制绕组的整体厚度，适配自动化绕线设备的走线路径，批量生产的时候能减少绕线工序的人工调整时间。安装边界上，整个构件的厚度控制在18mm以内，侧边预留的两个凸耳结构是安装固定位，孔位间距匹配PCB板上通用的变压器安装孔距标准，不需要额外设计转接支架就能直接插装焊接在电路板上，凸耳的厚度做了减薄处理，焊接后焊锡可以完全包裹固定柱，抗振动性能满足车载电子、工业便携设备的跌落测试要求。

　　设计思路上，这个结构没有采用传统变压器的方形骨架轮廓，而是把绕线区域的外侧轮廓做了圆弧过渡，一方面是减少骨架边角的尖锐棱边，避免绕线过程中棱边刮破漆包线的绝缘层造成匝间短路，另一方面圆弧轮廓可以让绕组的边角应力分布更均匀，长期工作在温度循环环境下，漆包线的热胀冷缩不会因为边角应力集中出现绝缘层开裂的问题。磁芯的安装槽位做了0.2mm的导向斜角，组装EI型或者双C型磁芯的时候，可以顺着斜角滑入槽位，不需要硬压就能到位，减少磁芯组装过程中出现的崩边、碎裂问题，槽位的侧边预留了点胶凹槽，磁芯装配完成后可以在凹槽内注入固定胶，胶水固化后可以填满磁芯和骨架之间的间隙，避免设备工作过程中磁芯振动产生工频噪音。

　　在实际选型应用的时候，这个结构的绕组窗口面积可以适配0.1-0.3mm线径的漆包线，对应5-15W的输出功率范围，能够覆盖绝大多数小型工控模块、桌面型消费电子的供电需求，骨架的爬电距离设计满足安规标准里的加强绝缘要求，初次级绕组之间不需要额外加绝缘挡片就能满足3750V的耐压测试要求，减少了组装工序的物料种类。从三维建模的角度来看，这个线框模型把所有的装配限位特征都做了明确的几何表达，没有冗余的工艺倒角、圆角细节，在做整机结构的干涉检查的时候，可以直接调用这个模型验证安装空间是否充足，也可以基于这个骨架模型快速调整绕组窗口尺寸、安装孔位位置，衍生出不同功率等级、不同输出电压规格的同系列变压器结构，缩短同系列产品的开发周期。需要注意的是，这个结构的底部出线槽位置做了高低差设计，初级绕组的出线端和次级绕组的出线端分别布置在骨架的两个对角位置，焊接到PCB板的时候可以拉大初次级走线的间距，避免PCB走线之间的安规距离不足，同时出线槽的宽度刚好能容纳三根漆包线同时穿出，对应双绕组加中心抽头的出线需求，不需要额外在骨架上加工多余的出线缺口。
