带滚子从动件的凸轮传动结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:869993
  • 带滚子从动件的凸轮传动结构设计
  • 带滚子从动件的凸轮传动结构设计
  • 带滚子从动件的凸轮传动结构设计
  • 带滚子从动件的凸轮传动结构设计
  • 带滚子从动件的凸轮传动结构设计
  • 带滚子从动件的凸轮传动结构设计

  在轻工自动化送料、小型工装工位切换、电子元件引脚成型这类需要精准间歇往复动作的设备里,凸轮-滚子从动件结构是可靠性远高于气缸直推的方案,这套结构的核心优势就在于能通过凸轮轮廓的精准设计,把输入轴的连续回转运动,直接转化为从动件端预设规律的直线往复或是小角度摆动,不需要额外增加行程开关、调速阀这类外围控制元件,只要输入转速稳定,从动件的动作时序、行程位移、启停位置就能长期保持一致,不会出现气动元件常见的气压波动导致行程偏差、动作滞后的问题。

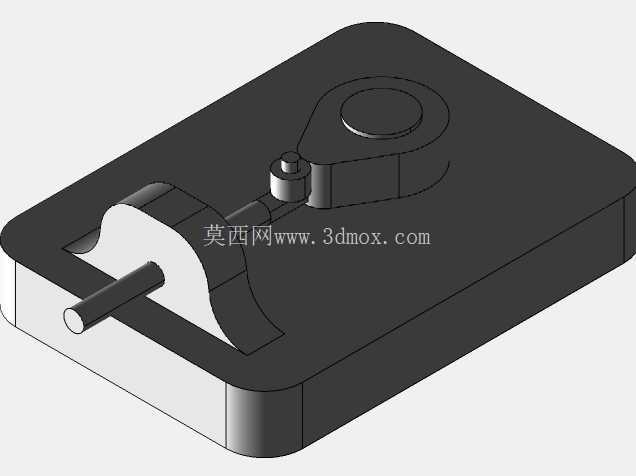

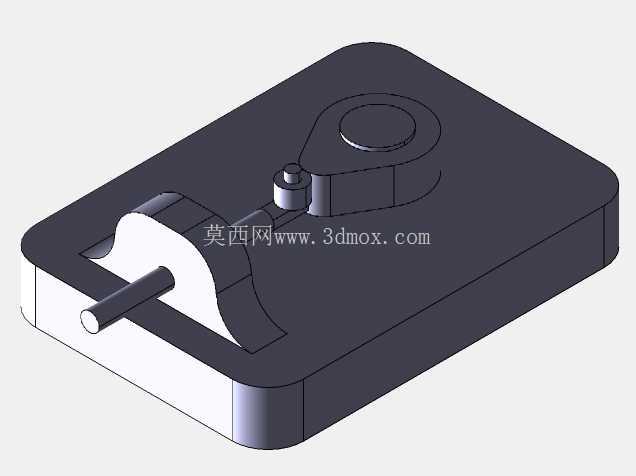

  这套滚子从动件凸轮的安装基座采用一体化铣削成型的矩形底座,底座上预留了凸轮轴的安装孔位、从动件的导向滑槽,还有和设备机架连接的固定沉孔,安装时不需要额外拼接支撑构件,直接通过底座四周的沉孔用内六角螺栓固定在设备安装面即可,底座的厚度预留了足够的刚性余量,即使在每分钟120次往复的高频动作工况下,也不会出现基座共振导致的从动件走位偏差。凸轮本体采用盘形结构设计,和输入轴配合的中心孔做了键槽定位,装配时能保证凸轮和轴的周向固定,避免长期运转后出现凸轮相位偏移导致的动作时序错乱;凸轮的工作轮廓经过平滑过渡处理,没有尖锐拐点,能保证滚子沿轮廓滚动时不会出现刚性冲击,降低运转过程中的噪音和接触应力。

  从动件端部的滚子采用销轴铰接固定,滚子和凸轮轮廓接触的面做了淬硬处理,相比平底从动件,滚子结构把滑动摩擦转化为滚动摩擦,能大幅降低接触表面的磨损速度,延长整套机构的维护周期,从动件的导向部分和底座滑槽采用小间隙配合,间隙量控制在0.02-0.05mm之间,既不会因为间隙过大导致从动件运动卡滞,也不会因为间隙过小出现热胀抱死的问题。设计这套结构时,首先要匹配设备端从动件需要实现的运动规律,比如送料工位需要的等速推进、末端停留、快速回程的动作时序,先反推凸轮的轮廓曲线,推程段的压力角控制在30度以内,回程段压力角不超过70度,避免压力角过大导致凸轮驱动负载陡增、甚至出现自锁无法驱动的问题;滚子的直径选择要小于凸轮理论轮廓的最小曲率半径,防止滚子运动时出现轮廓干涉,导致从动件实际运动轨迹和设计值出现偏差。

  安装边界上,整套结构的输入轴中心高度和底座安装面的尺寸公差控制在h7级,和设备端驱动电机、减速箱的输出轴对接时,能保证同轴度要求,不需要额外增加联轴器补偿;从动件的伸出端预留了和执行末端连接的外螺纹段,可以直接连接推头、压头这类执行构件,不需要额外设计转接零件。实际应用中,这套结构常被用在小型自动化装配设备的送料工位、包装设备的推料工位、小型冲压设备的间歇送进单元里,相比槽轮、棘轮这类间歇传动机构,凸轮结构的运动曲线可以根据实际工况灵活调整,能实现复杂的动作时序,而且运转过程中冲击小、噪音低,适合中低速、高精度要求的间歇传动场景。建模过程中对所有运动副都做了约束匹配,凸轮和滚子之间添加了实体接触约束,能直接模拟实际运转时的运动状态,验证从动件的位移、速度、加速度曲线是否符合设计预期,排查轮廓设计中可能存在的刚性冲击、运动干涉问题,不需要反复制作物理样机调试,能大幅缩短结构设计的验证周期。
