手动台式压力机三维结构设计

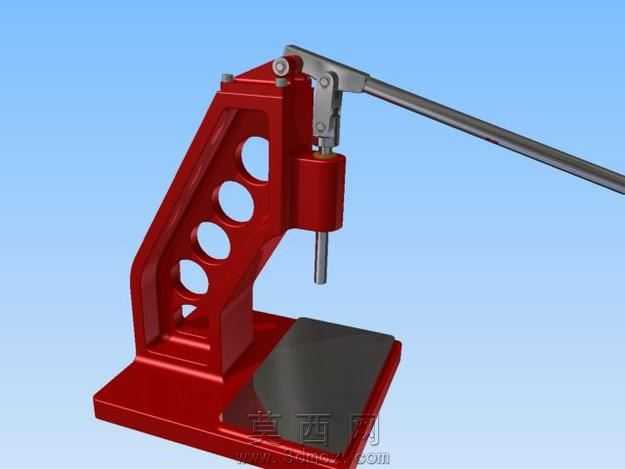

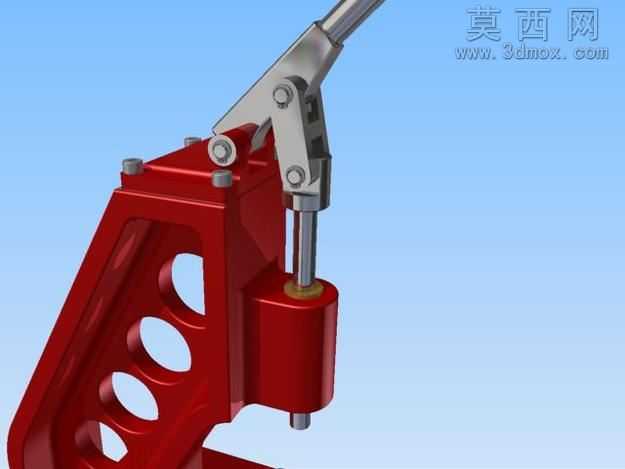

本作品为手动台式压力机的三维建模设计，整体采用立式C型开式机身结构，建模过程中首先通过草图绘制勾勒机身的轮廓曲线，针对机身侧面的减重圆孔依次完成拉伸切除特征，在保证机身结构刚性的前提下有效降低整体自重，同时优化视觉观感。机身与底座采用一体化建模思路，底座预留平整的工作台面，用于放置待加工工件，台面做了细微的防滑纹理处理，提升工件放置的稳定性。施压机构部分采用杠杆式手动驱动设计，长操作手柄通过铰接销轴与机身顶部的支架连接，铰接位置做了同轴度约束，保证手柄转动过程无卡滞；手柄下方连接压头活塞杆，活塞杆与机身的导向套做滑动配合约束，模拟真实的上下往复运动轨迹，压头末端设计为可更换的冲头结构，适配不同的压装、冲压作业需求。材质渲染方面，机身主体采用亮红色金属烤漆材质，调整材质的粗糙度与反光参数，还原工业铸件漆面的厚重质感；操作手柄采用哑光金属银材质，模拟冷轧钢杆的表面质感；工作台面采用深灰色磨砂金属材质，还原耐磨钢板的使用质感；铰接销轴、冲头等受力部件采用亮面镀铬金属材质，突出精密加工部件的金属光泽。结构设计上充分考虑手动操作的人机工程学，手柄长度经过力矩核算，保证操作人员施加较小的握力即可在压头端获得足够的施压压力，C型开口的高度与深度尺寸经过合理规划，可适配一定尺寸范围内的工件压装、冲孔、校直等作业需求。建模过程中对所有活动部件添加了合理的装配约束，可完整模拟手动扳动手柄带动压头下压、复位的完整动作流程，各部件之间无干涉问题，机身的圆角过渡、安装孔位等细节特征均完整还原，符合手动台式压力机的真实生产制造工艺要求，整体结构紧凑，造型简洁实用，充分体现了小型手动施压设备的结构特点与功能属性。
