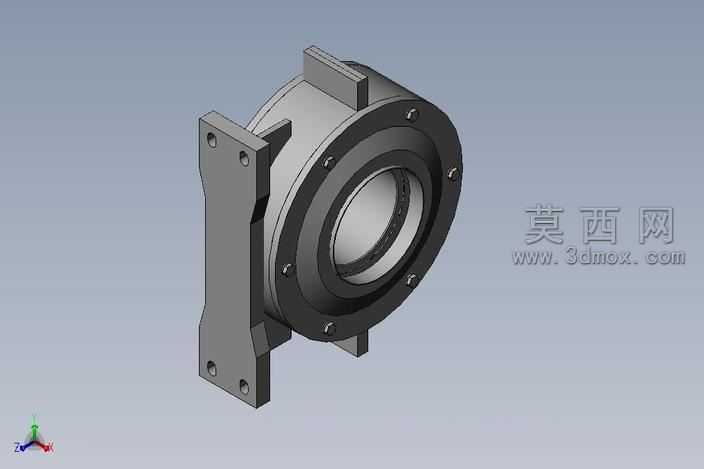

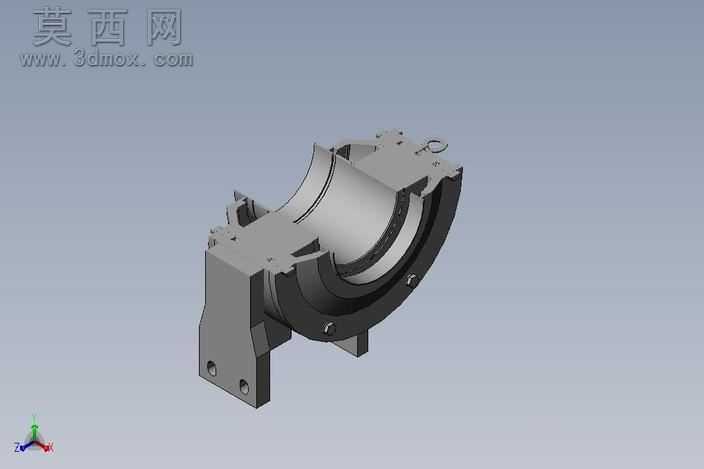

带安装支座的23168轴承外壳结构设计

本作品为适配23168型号调心滚子轴承的外壳结构三维设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以轴承外圈配合尺寸为基准，绘制壳体主体的旋转截面轮廓，通过旋转凸台命令生成环形主体基体，保证壳体内腔与轴承外圈的配合公差符合机械设计手册中过盈配合的精度要求。随后针对壳体的安装固定需求，在主体侧部设计一体化延伸的安装支耳结构，支耳上预先开设对应规格的螺栓过孔与定位销孔，通过拉伸切除命令完成孔位特征构建，同时对支耳与主体的连接位置添加圆角过渡特征，避免应力集中导致的结构失效。在壳体的法兰端面上，按照圆周均布规则设计螺栓连接孔，用于与端盖或相邻传动部件完成紧固装配，孔位的节圆直径、孔径参数均匹配对应规格的紧固件尺寸。材质配置阶段，为壳体赋予铸钢材质属性，模拟实际生产中铸造成型后经时效处理的材质表现，渲染阶段添加金属哑光质感，调整环境光与反射参数，清晰呈现壳体的加工面与非加工面的质感差异，安装支耳的安装面、壳体内腔配合面、法兰端面均设置为精加工面质感，其余非配合面保留铸造毛坯的哑光质感。结构设计过程中充分考虑轴承运行时的受力特性，壳体主体壁厚经过强度校核，保证承受径向载荷与轴向载荷时不会发生形变，支耳的厚度与加强结构经过优化，既满足安装固定的强度要求，又尽可能控制整体重量，避免不必要的材料浪费。整体模型的特征树逻辑清晰，所有尺寸均关联参数化变量，可根据实际适配的轴承规格、安装空间需求快速调整对应尺寸，完成同系列不同规格轴承外壳的快速变型设计，模型完成后经过干涉检查，确认各装配孔位、配合面之间无干涉问题，可直接用于后续的工程图导出、数控加工编程或者3D打印样件验证。
