电源变压器用钣金角撑连接构件

　　在电源变压器的整机装配体系中，钣金角撑构件是连接铁芯固定框架、外围防护壳体与安装基座的核心受力零件，其结构合理性直接决定变压器在运输、长期运行工况下的结构稳定性，避免因振动、冲击导致铁芯移位、绕组松动引发的电气故障。这类角撑件的应用场景覆盖从户内配电变压器到工业专用电源变压器的各类安装场景，尤其在存在持续机械振动的工业厂区、车载移动供电设备中，角撑的结构强度与安装适配性是结构设计阶段必须重点校核的环节。

　　从实际功能来看，该角撑件同时承担三个维度的作用：其一为定位支撑，通过弯折成型的立面与变压器壳体的安装面完全贴合，限制壳体与内部铁芯组件的横向窜动；其二为载荷传递，将变压器整机的自重、运行时的振动载荷通过角撑分散传递到安装基座的固定点位，避免局部应力集中导致壳体变形；其三为结构补强，角撑上设置的凸起加强筋与肋骨结构，可在不增加板材厚度的前提下大幅提升构件的抗弯折、抗扭转性能，兼顾轻量化与结构强度要求。

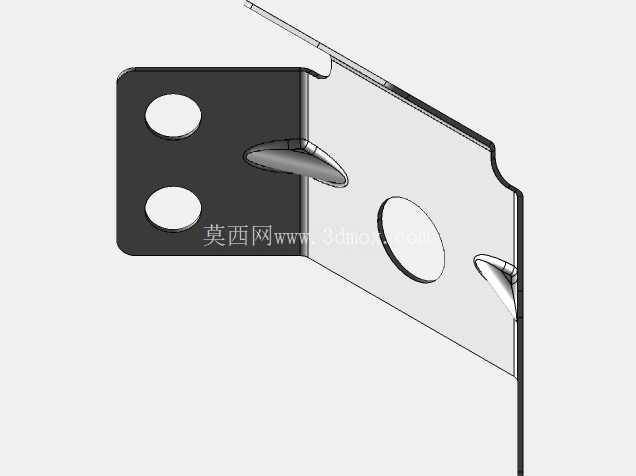

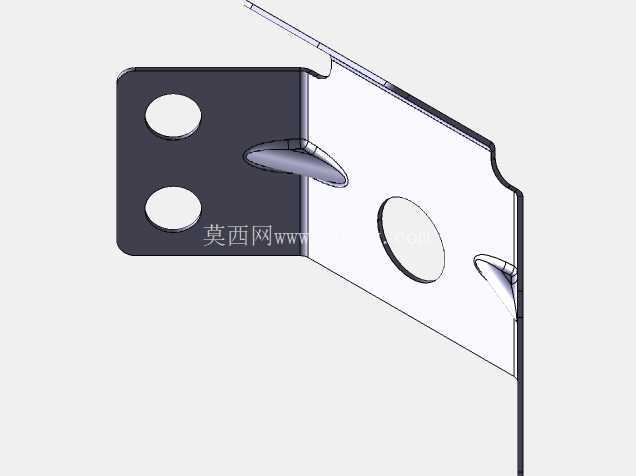

　　设计阶段首先需要匹配变压器的安装边界，角撑的两个弯折立面分别对应壳体侧壁与安装基座的贴合面，立面开设的两个同轴安装孔用于穿设固定螺栓，孔位公差需控制在±0.1mm范围内，保证与预装在壳体、基座上的焊接螺母精准对位，避免装配时出现强制对位导致的构件内应力。主体平板区域开设的大尺寸过孔，一方面用于避让变压器底部的接线端子或散热风道，减少构件对电气间隙、散热路径的占用，另一方面可降低零件整体重量，减少材料消耗。平板边缘设置的两个翻边凸耳结构，用于卡接壳体底部的定位卡槽，装配时可先通过凸耳完成角撑的预定位，无需额外扶持即可穿设固定螺栓，大幅提升装配效率。

　　板材选型优先选用冷轧低碳钢板，成型后通过镀锌钝化处理提升防锈能力，适配变压器长期运行的温湿度环境。弯折工艺采用数控折弯机一次成型，弯折处的内R角匹配板材厚度设置，避免弯折处出现应力集中开裂的问题。加强筋与肋骨结构通过冲压模具一体成型，凸起高度根据板材厚度设置为1.5倍板厚，既保证补强效果，又不会因冲压深度过大导致板材出现裂纹、减薄超差的问题。

　　安装边界校核阶段需要重点关注三个尺寸：一是两个安装立面的垂直公差，需控制在0.05mm以内，保证装配后角撑与两个安装面完全贴合，避免出现点接触、线接触导致的受力不均；二是安装孔的中心距尺寸，需匹配变压器壳体与基座的预装孔位，考虑到焊接工序可能带来的孔位偏移，安装孔可设计为长圆孔形式，预留0.5mm的装配调整量；三是角撑的整体外轮廓尺寸，需保证安装后不会超出变压器整机的安装边界，避免与相邻的配电设备、接线母排出现干涉。

　　在受力校核环节，需要模拟变压器运输过程中的冲击载荷、长期运行时的振动载荷，对角撑的应力分布进行仿真分析，重点校核弯折处、安装孔周边、加强筋根部的应力值，确保最大应力低于板材的屈服强度，预留足够的安全系数。对于应用在高振动场景的角撑件，还可在安装面之间增设橡胶减震垫片，进一步降低振动传递，此时角撑的安装孔位需要预留垫片的压缩量，保证螺栓锁紧后角撑仍能保持可靠的压紧状态。

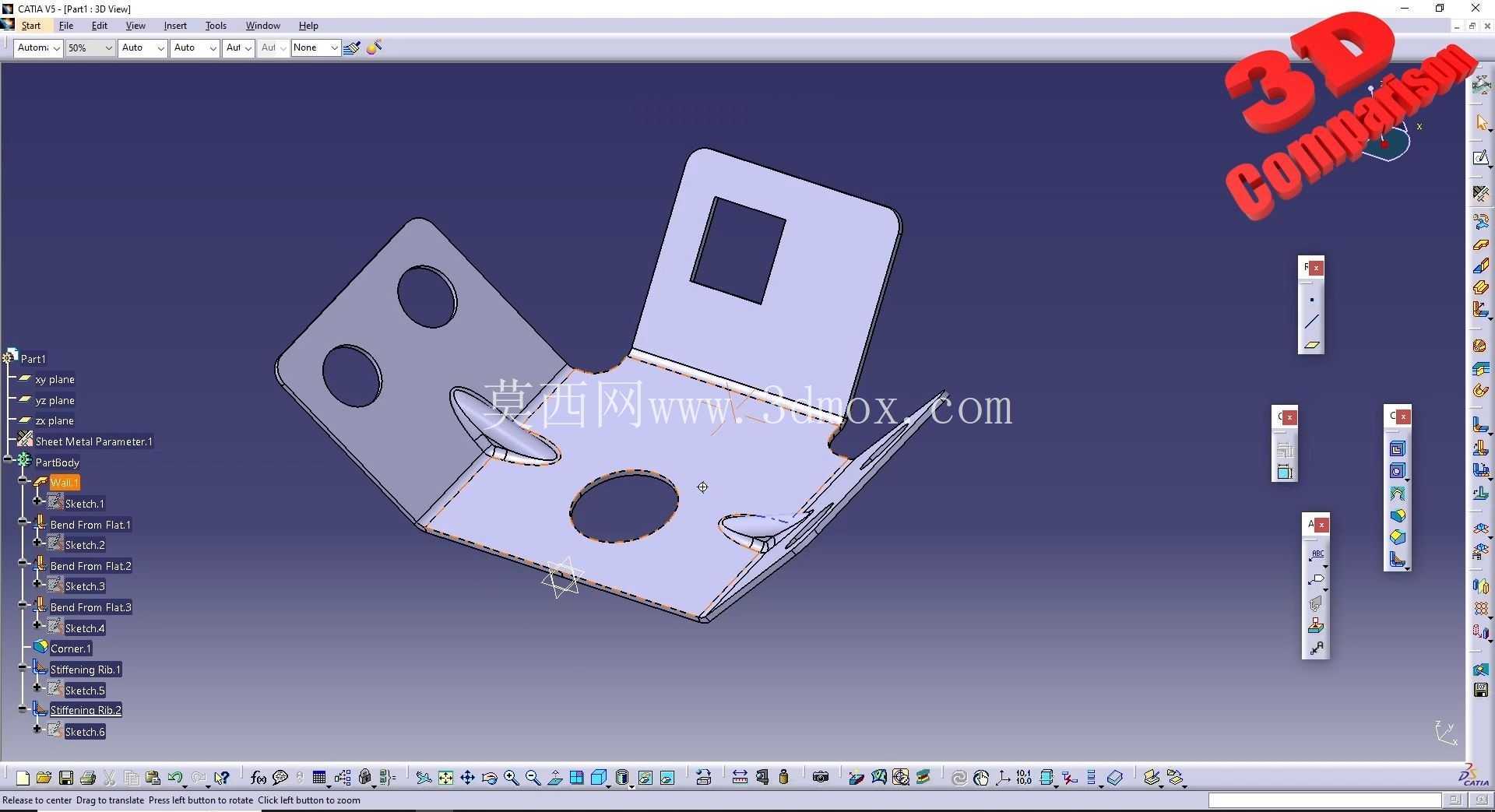

　　这类钣金角撑件虽然属于变压器结构中的小型辅件，但其设计细节直接影响整机的结构可靠性，在建模过程中需要完整还原弯折圆角、冲压加强筋、孔位倒角等工艺细节，确保后续生成的展开图、工程图可直接用于冲压、折弯工序的生产加工，避免因建模细节缺失导致的工艺可行性问题。
