电源变压器配套双联齿轮传动组件

　　这套双联齿轮传动组件，是适配小型电源变压器内部调压、分接切换机构的核心传动部件，日常在民用小功率电源、工业控制回路的隔离变压器、调压变压器内部都能见到这类结构的身影，主要承担手动或电动调节下的扭矩传递、动程匹配作用，把输入端的转动按固定传动比传递到调压触点切换机构上，保证触点滑动行程精准、到位无卡滞，避免调压过程中出现触点错位、接触不良引发的打火、电压输出偏差问题。

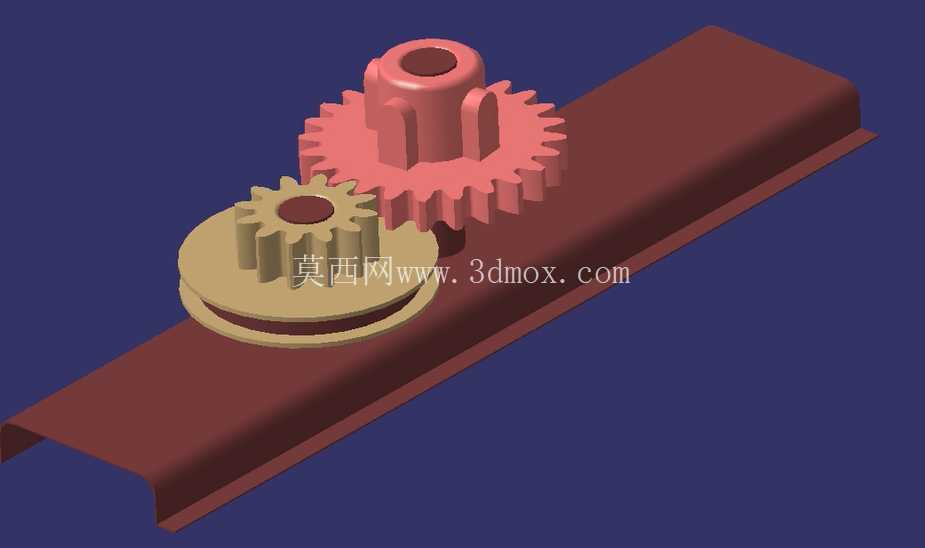

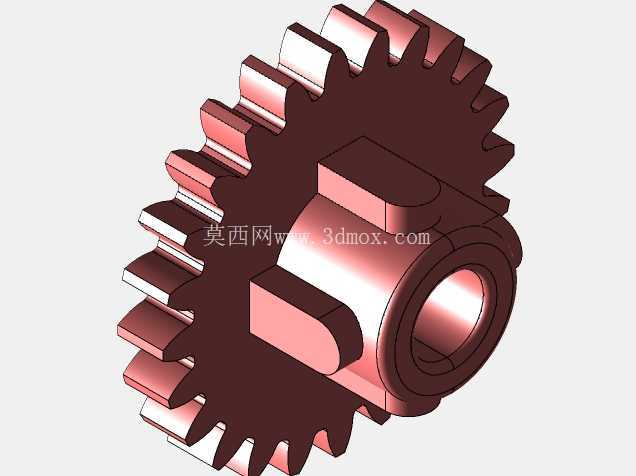

　　从结构设计来看，组件采用同轴双联齿轮搭配单从动齿轮的啮合布局，下方大直径齿轮为金属材质的直齿圆柱齿轮，和上方红色工程塑料材质的小直径齿轮同轴固连，两个齿轮的齿形参数经过匹配计算，模数统一选取适配小空间传动的小模数规格，齿向误差、齿圈径向跳动公差都按轻载传动的7级精度控制，既满足小扭矩下的平稳啮合要求，也控制了零件加工成本。上方的塑料齿轮直接和外部调节旋钮的输入齿啮合，下方的金属齿轮和调压机构的滑动齿条啮合，两级传动的传动比经过核算，刚好匹配旋钮转动角度和触点滑动行程的对应关系，旋钮转动一圈时，触点刚好完成一个调压档位的切换，不会出现过位或者行程不足的问题。

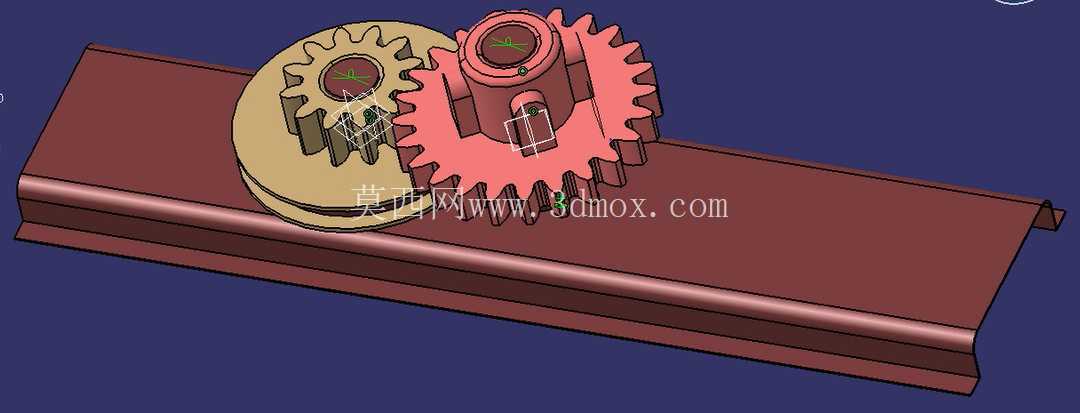

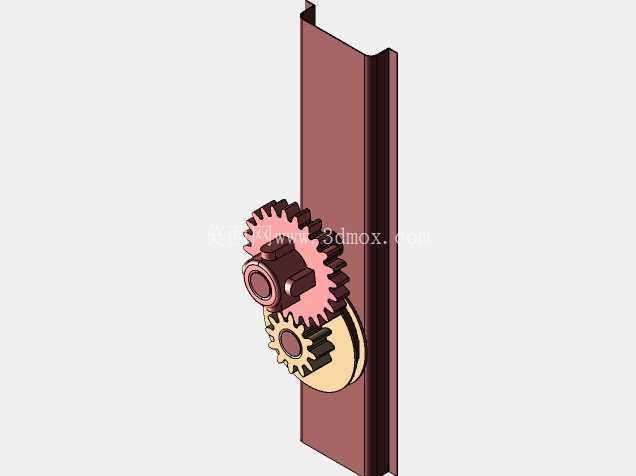

　　安装边界上，整套传动组件都布置在变压器外壳内部的U型安装槽内，也就是图中红褐色的槽型结构，这个槽是变压器外壳的一体冲压结构，槽体宽度刚好容纳双联齿轮的齿顶圆直径，槽底预留的同轴安装凸台，和双联齿轮中心的D型安装孔配合，限制齿轮的径向窜动，齿轮装配后齿顶和槽壁的单边间隙控制在0.3-0.5mm，既不会因为间隙过小出现转动蹭壁，也不会因为间隙过大导致齿轮啮合侧偏。齿轮中心的D型孔和安装轴配合，传递扭矩的同时避免齿轮和轴之间出现相对转动，轴端采用卡簧限位，控制齿轮的轴向窜动量在0.2mm以内，保证啮合时齿面接触长度不低于齿宽的85%，减少偏磨带来的寿命损耗。

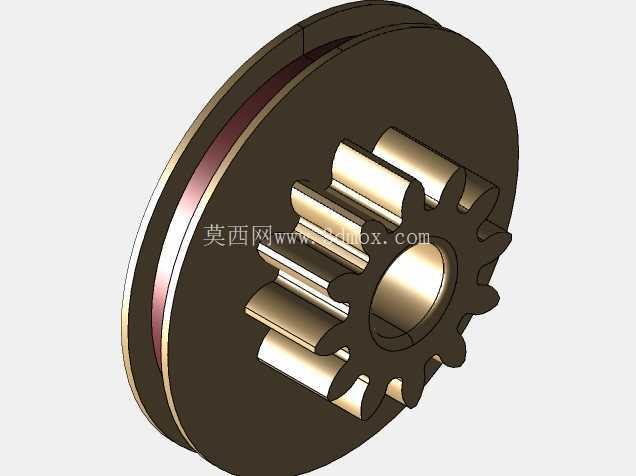

　　设计过程中特意做了材质搭配的考量，输入端的齿轮采用PBT加玻纤的工程塑料材质，本身具备自润滑特性，和外部塑料旋钮啮合时噪音低，转动手感顺滑，不需要额外添加润滑脂，避免长期使用后润滑脂挥发污染变压器内部的绝缘结构；输出端和金属齿条啮合的齿轮采用粉末冶金烧结成型，齿面经过精整处理，耐磨性能好，能承受触点滑动时的阻尼负载，长期使用不会出现齿形磨损导致的传动间隙变大问题。两个齿轮的同轴度控制在0.05mm以内，装配后转动无卡滞，空程回差控制在1度以内，保证调压档位的定位精度。

　　实际应用场景里，这类齿轮传动结构替代了早期变压器调压机构里的连杆传动，结构更紧凑，占用的内部空间更小，能把变压器的整体体积压缩10%左右，同时传动效率更高，手动调节时的旋钮扭矩控制在0.1N·m以内，操作手感轻便，不会出现调节费力的情况。齿形设计上采用了修缘处理，啮合时的入齿冲击小，长期频繁调节也不会出现齿面崩缺的问题，整套机构的设计寿命能满足变压器10年以上的使用要求，不需要定期维护拆解。在安装适配性上，这套齿轮组件的安装孔位、齿顶圆尺寸都和行业通用的小型电源变压器安装槽匹配，可以直接替换同规格的老旧传动配件，不需要额外修改外壳结构，维修替换的便利性很高。
