钻床配套电源变压器组件结构设计

　　在机床设备的电气配套体系中，钻床这类金属切削设备的供电稳定性直接决定加工精度与设备运行寿命，这款配套的电源变压组件，正是针对中小型台式钻床、立式钻床的电控舱安装空间做的适配设计。从实际应用场景来看，普通车间的工业供电电压往往存在±10%左右的波动，钻床的主轴驱动电机、进给伺服单元、控制回路的PLC与指示灯模块，都需要稳定的额定电压输入，这款组件的核心作用就是将车间输入的高压工业电转换为各功能模块适配的低压供电，同时实现输入输出端的电气隔离，避免电网浪涌、尖峰脉冲串入控制回路烧毁精密电子元件。

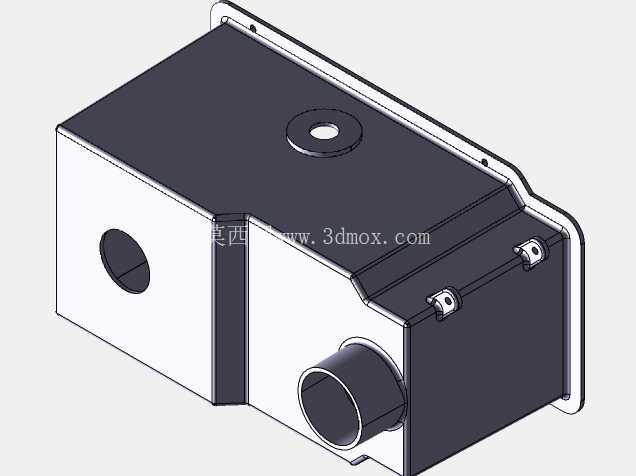

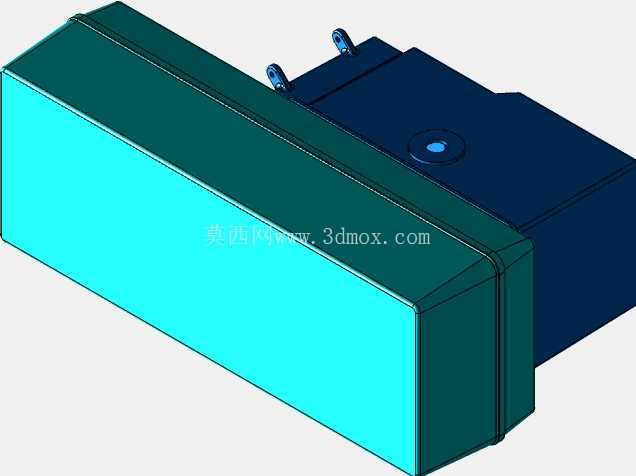

　　从结构设计思路上看，这款组件没有采用通用变压器的方正外露结构，而是做了全封闭的壳体封装，壳体主体采用深色调的绝缘工程材质，既可以避免钻床加工过程中飞溅的金属切屑、切削液落到绕组接线端造成短路，也能降低变压器运行时的电磁辐射对旁边安装的位置传感器、信号传输线的干扰。组件一侧伸出的两个带安装孔的固定耳，是专门匹配钻床电控舱内壁的安装螺柱位置设计的，安装时不需要额外做转接支架，直接用螺栓穿过固定耳锁紧即可，固定耳的位置做了局部加厚处理，能承受设备运行时的持续振动，避免长期使用后固定螺栓松动导致组件移位。组件顶面的圆形标识点是接线对位标记，安装接线时对准标记即可快速区分输入输出接线端，减少现场接线的错接概率。

　　从安装边界尺寸来看，这款组件的主体为长方体结构，长度方向适配多数中小型钻床电控舱的预留安装宽度，厚度方向控制在较小尺寸，不会挤占电控舱内接触器、热继电器等其他电气元件的安装空间，组件底部预留了10mm左右的走线间隙，方便接线后线束从底部平顺引出，不会出现线束被壳体挤压破损的问题。壳体的拼接处做了阶梯式止口结构，配合密封胶条可以达到基础的防尘防泼溅等级，完全适配钻床加工车间多粉尘、有切削液飞溅的使用环境。

　　在功能特性上，这款组件的绕组做了浸漆绝缘处理，能适应钻床连续加工时的长时间带载运行，壳体表面的散热结构做了隐藏式设计，没有外露的散热鳍片，避免金属切屑堆积在散热缝隙中影响散热效果，运行时的温升控制在安全范围内，即使夏季车间环境温度较高，也不会出现过热触发保护停机的情况。组件的接线端全部做了内凹设计，外部有绝缘护罩遮挡，日常设备维护时即使不小心碰到接线区域，也不会发生触电风险，同时护罩可以快速拆卸，方便后期检修时测量绕组电压、紧固接线端子。

　　不同于通用工业变压器的通用化设计，这款组件完全围绕钻床的实际使用工况做了针对性优化，从安装方式、防护等级到接线逻辑，都匹配钻床电控系统的设计习惯，结构设计人员在建模时充分考虑了生产装配的便利性，壳体的卡扣结构可以实现无螺丝快速拼接，生产时不需要额外的紧固件就能完成壳体组装，有效降低生产装配的工时成本。同时组件的外形做了倒角处理，没有尖锐的棱角，安装维护时不会划伤操作人员的手部，细节设计完全贴合工业设备的安全设计规范。
