带散热风扇的PCB防护通风壳体结构

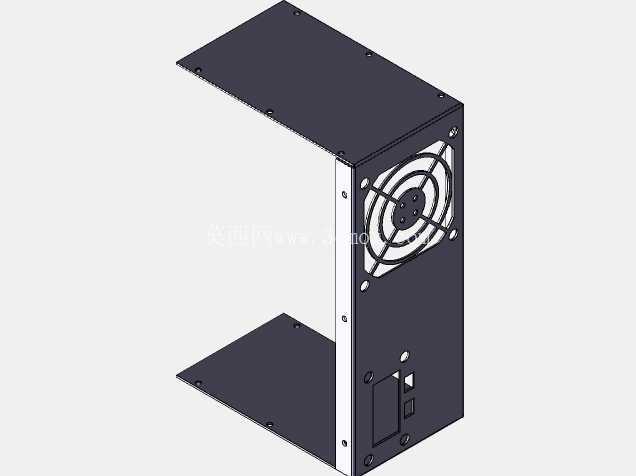

　　这款钣金壳体结构主要面向小功率电源类电子设备的内置安装场景，适配低压电源变换模块的配套防护需求，在工业控制板卡、小型电源模组、嵌入式供电单元的装机场景中，能够同时承担结构承载、散热通风、电路板防护三重作用。从实际装机的适配边界来看，该壳体采用U型弯折的主体结构，三个方向的围板形成半开放容纳腔，腔体内部预留的空间可完整容纳对应尺寸的PCB板与小型变压器组件，安装孔位沿围板边缘均匀分布，孔位间距符合常规电子组件的安装孔距标准，可直接通过螺丝与设备内部的安装梁固定，不需要额外制作转接支架，能有效减少装机时的配件加工量。

　　壳体侧部集成的轴流风扇安装位是结构设计的核心功能区，安装位预留了标准的风扇固定螺孔，适配常规80mm规格的直流散热风扇，风扇位外侧冲压成型的格栅式通风口，既能够保证气流顺畅通过，又可以阻挡外部较大尺寸的异物进入腔体内部触碰电路板，避免短路风险。与风扇位相对的另一侧围板上预留了接口避让位，对应PCB板上的电源输入、输出接口位置，装机后接口可直接从避让位伸出，不需要额外对壳体进行二次切割加工，能大幅缩短现场装配的调整时间。

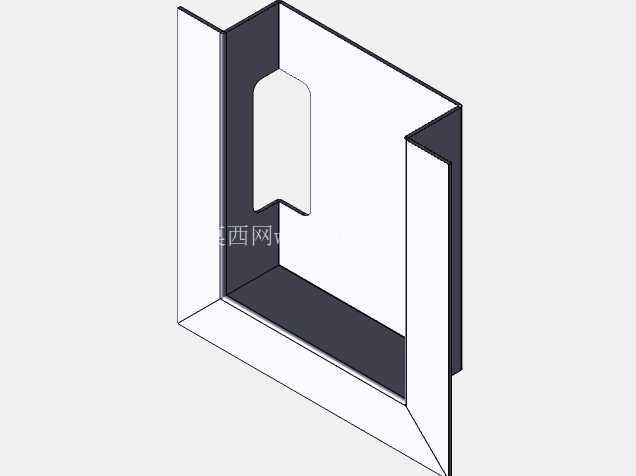

　　从结构设计的工艺性角度来看，整个壳体采用单块钣金板材弯折成型，主体拼接位置仅在风扇安装侧设置了一块独立的安装立板，立板与U型主体通过侧边的螺丝孔位锁紧固定，减少了焊接工序的使用，既降低了加工过程中的变形风险，也方便后期维护时拆卸，不需要破坏主体结构就能取出内部的PCB组件进行检修。板材的弯折圆角采用了钣金加工常规的内R角参数，不会出现弯折处应力集中导致的开裂问题，表面采用哑光喷塑处理，既能够提升金属板材的防锈能力，也可以避免装机后与其他电子组件接触产生导电短路的问题。

　　在散热路径的设计上，除了侧部的风扇主动通风位，壳体的上下两个水平围板上也预留了对应的通风孔位，风扇启动后气流可从下部围板的进风孔进入腔体，掠过PCB板与变压器组件表面带走热量，再从风扇位排出，形成完整的纵向散热风道，避免腔体内部出现热量淤积的问题。上下围板上的安装孔位同时兼顾了PCB板的固定需求，PCB板可通过铜柱直接固定在上下围板的对应孔位上，不需要额外在腔体内部设置独立的安装支架，进一步压缩了整体结构的占用空间。

　　实际装机适配过程中，该壳体的外部安装边界尺寸紧凑，可嵌入到小型设备的机架内部空余位置，不会占用过多的设备内部空间，围板的板材厚度选用常规钣金加工的通用厚度，既能够保证结构强度，在设备运输、运行过程中不会因为轻微震动出现变形，也不会因为板材过厚导致整体重量超标。壳体边缘全部做了折边处理，没有裸露的钣金锐边，能够避免装配过程中划伤操作人员，也不会破坏连接线缆的绝缘层。针对电子设备运行过程中的电磁屏蔽需求，金属材质的围板形成连续的屏蔽腔体，可减少内部变压器工作时产生的电磁辐射向外泄漏，也能阻挡外部的电磁干扰影响PCB板上控制电路的稳定运行，这一点是非金属防护壳体无法实现的优势。在长期运行的可靠性方面，钣金结构的抗老化能力远优于塑料壳体，在设备内部的温升环境下不会出现材质脆化、变形的问题，能够匹配电子设备长达数年的连续运行周期，减少后期的壳体更换维护成本。
