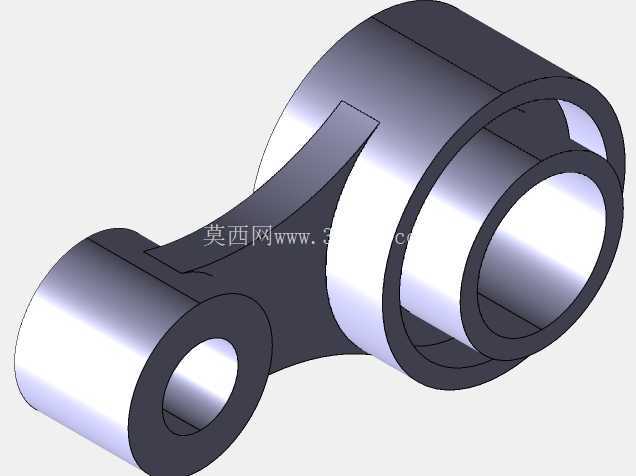

双孔连杆式铰接传动连接构件

　　这类双孔铰接连杆构件，在轻工输送线、小型工装夹具、非标自动化执行端的传动链路里十分常见，核心作用是在两个存在固定回转中心的部件之间传递既定行程的摆动力，同时抵消装配过程中少量的同轴度偏差，避免刚性连接带来的运动卡滞问题。从实际使用场景来看，它常被用在气缸推杆与执行摆臂的连接段、手动夹具的力传递路径、小型包装设备的间歇送料机构里，工作时承受的是周期性的交变拉压载荷，部分带偏载的工况下还会承受小幅的扭矩作用，因此结构设计上对两个安装孔的位置精度、杆身的刚度匹配都有明确要求。

　　从结构设计思路来看，这类构件没有采用等直径的直杆设计，而是将大尺寸安装端的外圈做了加厚处理，对应大孔的安装侧通常是连接固定铰支座或者输出摆臂，需要承受更大的支反力，加厚的筒壁可以提升孔位的抗变形能力，避免长期回转磨损后出现孔位椭圆化的问题。小尺寸安装端对应连接动力输入侧，比如气缸杆端、手动操作端，受力幅值相对更小，因此筒壁厚度做了适配性减薄，在保证强度的前提下尽可能降低构件整体重量，减少运动过程中的惯性冲击。两个安装孔之间的连接臂采用了平滑过渡的变截面设计，没有出现直角转折的应力集中结构，过渡圆弧的半径经过匹配计算，能够让载荷从孔端向杆身传递时的应力流均匀分散，避免长期交变载荷下在转角位置出现疲劳裂纹。

　　从安装边界来看，两个安装孔的中心距是这类构件最核心的装配尺寸，直接决定了传动机构的摆动行程和力臂比例，建模时需要优先锁定两个孔的中心坐标，再向外推导各部分的轮廓尺寸。大孔的内径尺寸需要匹配对应安装位的铰接销轴外径，通常会预留H7级的间隙配合公差，保证销轴转动顺畅无卡滞，孔的轴向长度要大于对应安装耳片的厚度，留出锁紧垫片和防松卡簧的安装空间。小孔的内径适配更小直径的连接销轴，部分工况下会在孔内镶嵌铜套或者自润滑轴承，降低回转过程中的磨损，因此设计小孔壁厚时需要预留衬套的压装余量，避免压装衬套时出现孔壁开裂的问题。杆身的宽度和厚度尺寸需要根据额定传递载荷做校核，通常按照1.5倍的额定载荷做静强度校核，按照2倍的疲劳循环次数做寿命验证，保证在额定工况下不会出现杆身弯曲变形或者断裂的问题。

　　实际建模过程中，需要先绘制两个安装孔的中心连线作为基准草图，分别绘制两个孔的内外圆轮廓，再绘制连接臂的侧边轮廓，保证侧边与两个孔的外圆相切过渡，之后通过拉伸命令生成主体结构，再对所有的锐边做倒圆角处理，不仅是为了去除加工毛刺，也能进一步降低边缘位置的应力集中。两个孔的端面需要保证与孔轴线垂直，避免安装后销轴出现偏斜，导致回转过程中出现额外的侧向力，加速销轴和孔位的磨损。这类构件的加工通常采用45号钢模锻成型后再做机加工，孔位位置需要做镗孔处理保证尺寸精度，表面做发黑处理提升防锈能力，部分载荷较小的工况下也可以采用铝合金材质加工，降低整体重量提升机构响应速度。在装配时需要注意两个孔的轴线保持平行，否则会导致运动过程中出现别劲的问题，大幅降低构件和配套销轴的使用寿命，装配完成后需要手动摆动构件，确认全程无卡滞、无异常摩擦后再投入使用。
