深沟球滚动轴承结构三维设计

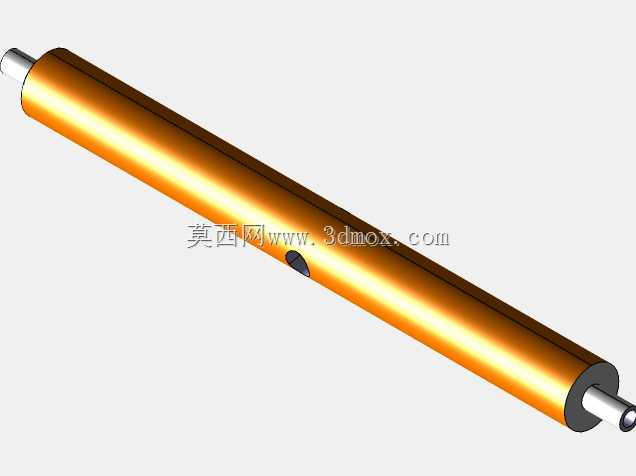

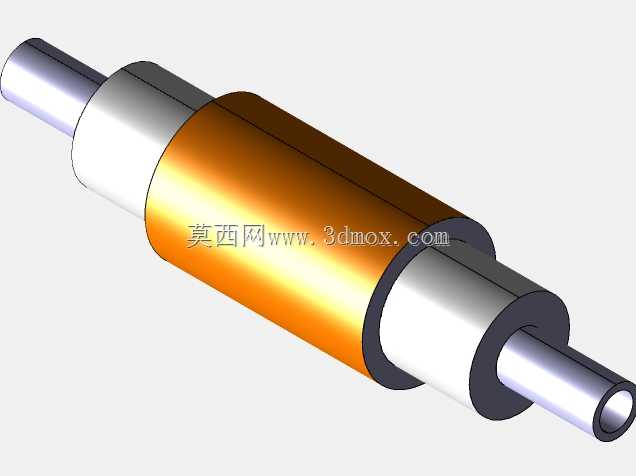

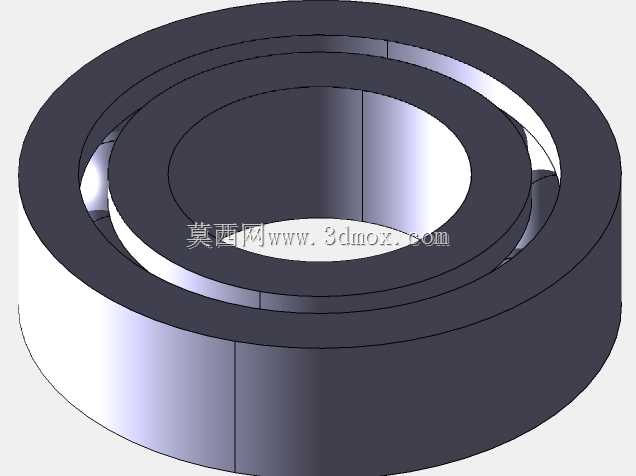

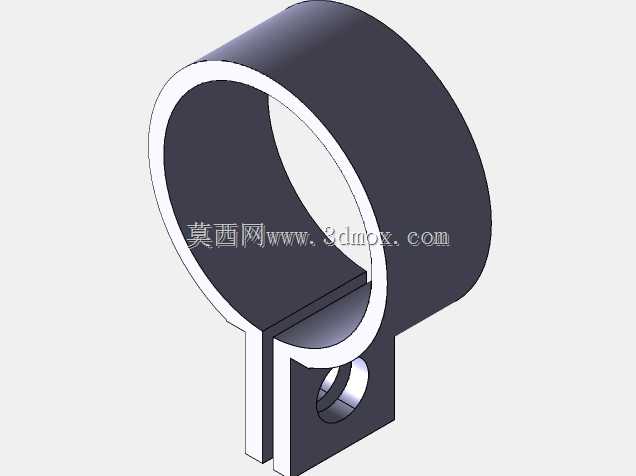

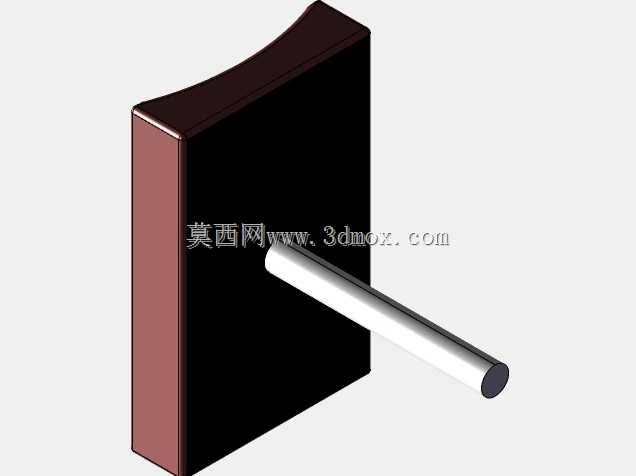

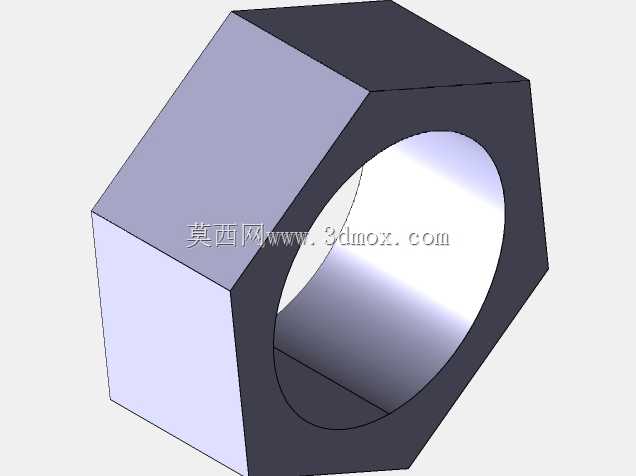

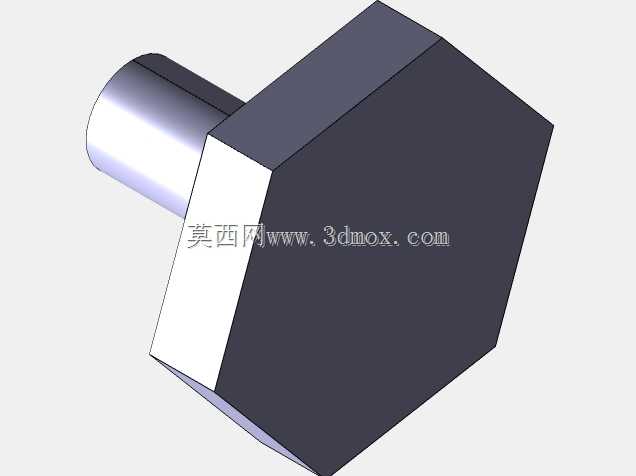

　　在各类旋转传动机构的设计环节中，滚动轴承是支撑旋转轴系、降低运动摩擦阻力的核心基础零部件，这套三维结构完整还原了深沟球轴承的全部组成构件，覆盖内圈、外圈、滚动钢球、保持架四个核心部分，同时配套完成了轴承安装配合所需的轴段、轴承座孔、锁紧轴套、连接螺栓等关联结构的建模，能够直接用于轴系装配的干涉校验、运动仿真环节。从实际应用场景来看，这类轴承广泛适配中小功率电机主轴、机床进给轴、输送线辊筒、家用机电产品、通用减速箱的旋转支撑部位，可同时承受径向载荷与一定比例的双向轴向载荷，极限转速表现优异，安装维护流程简便，是机械传动领域应用覆盖面最广的标准件品类之一。

　　在设计思路的落地过程中，首先明确了轴承的额定动载荷匹配区间，对应常规中小负载轴系的使用需求，内圈滚道与外圈滚道的曲率半径严格匹配滚动钢球的公称直径，滚道表面的接触角控制在标准深沟球轴承的常规区间，保证滚动体在滚道内的运转顺畅度，避免运转过程中出现卡滞、应力集中的问题。保持架采用浪形冲压结构设计，兜孔的间隙预留量充分考虑了钢球运转时的热膨胀空间，同时保证每个兜孔对钢球的约束限位作用，避免高速运转时钢球出现脱落、错位的情况。

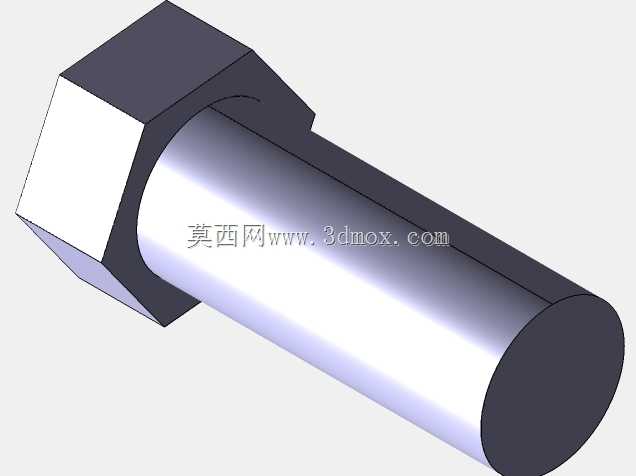

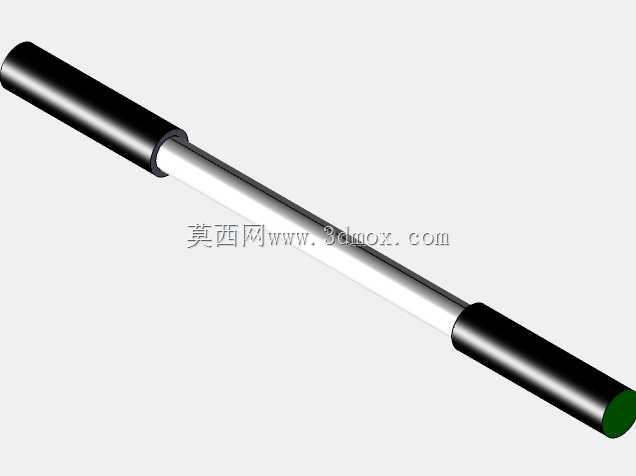

　　从安装边界尺寸来看，内圈的内径尺寸与配合轴段采用基孔制过渡配合，公差带选取符合常规旋转内圈的配合要求，保证内圈与轴同步旋转无相对滑动；外圈的外径尺寸与轴承座孔采用基轴制间隙配合，方便装配过程中的压装操作，同时允许外圈在壳体热膨胀时出现微小的轴向位移，避免轴系受热变形产生额外的内应力。轴承的轴向宽度尺寸符合标准深沟球轴承的尺寸系列，能够直接适配标准规格的轴承座、端盖、密封件等配套零部件，不需要额外做非标定制加工。建模过程中对每个零件的配合面做了精确的公差预留，内圈与轴的配合面、外圈与座孔的配合面都做了粗糙度对应的结构示意，滚道表面的加工精度等级按照常规P0级普通精度轴承的要求做了设计参考，能够满足大部分通用机械设备的使用精度要求。在关联结构的设计上，配套的轴段设计了轴肩定位结构，轴肩的高度严格控制在轴承内圈的安装拆卸允许范围内，避免出现轴承拆卸时拉马无法勾住内圈端面的问题；轴承座孔位置设计了对应的台肩定位结构，台肩的内径尺寸大于外圈的倒角尺寸，保证外圈端面能够完全贴合台肩实现轴向定位；连接螺栓的规格、分布圆尺寸都匹配常规轴承端盖的安装要求，端盖与外圈端面之间预留了合适的密封件安装空间，可适配接触式橡胶密封或者非接触式间隙密封的不同使用场景。

　　这套模型的结构细节完整覆盖了轴承从零件加工到装配使用全流程的关键尺寸节点，结构设计人员可以直接参考这套模型完成轴系支撑部位的结构排布，不需要从零开始绘制标准件结构，能够有效缩短传动系统的设计周期，同时避免因为标准件尺寸选型错误导致的装配干涉、安装空间不足等常见设计问题。在实际选型参考时，设计人员可以根据具体的轴系负载、转速、工作温度等工况参数，对应调整轴承的尺寸系列、精度等级、密封形式，这套模型的基础结构框架可以直接复用，仅需要修改对应参数即可快速生成适配不同工况的轴承结构模型。
