工业管道用蝶阀传动连接组件结构

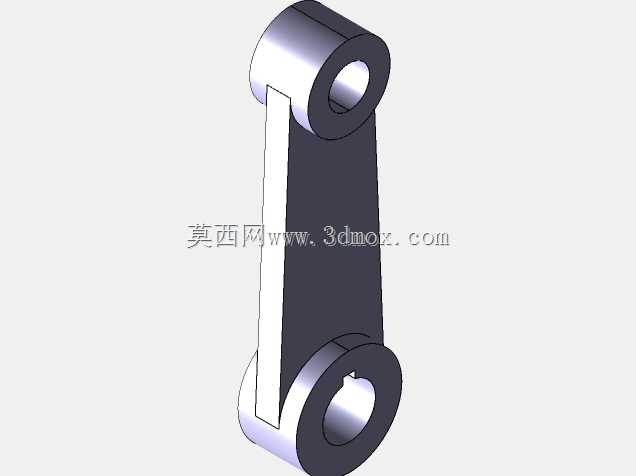

在化工、市政给排水、暖通空调等流体输送管路系统中，蝶阀的启闭动作传递完全依赖阀杆与蝶板之间的连接构件，本次呈现的蝶阀组件核心承担扭矩传递、动作限位的关键作用，是蝶阀实现管路通断、流量调节功能不可或缺的传动部件。从实际工况适配角度看，这类连接组件需要承受阀杆输出的周向扭矩，同时要耐受管路内流体的长期冲刷、介质腐蚀，以及启闭过程中的交变载荷，因此结构设计上优先采用对称式双铰耳布局，上下两端的同轴轴孔分别对应阀杆安装位与蝶板连接位，中间的连接臂采用等强度变截面设计，在保证整体刚性的前提下尽可能降低构件自重，减少启闭过程中的转动惯量，避免阀门动作时出现冲击、卡滞问题。

设计过程中采用自下而上的装配逻辑，先完成单个零件的细节建模，再按照实际装配约束完成组件拼接，所有配合面均按照机械加工公差要求预留合理间隙，上下轴孔的同轴度公差控制在0.02mm以内，保证装配后阀杆转动顺畅无偏摆，不会出现额外的摩擦阻力。从安装边界来看，组件上端轴孔适配常规蝶阀的阀杆直径规格，下端轴孔与蝶板的驱动端匹配，整体安装空间占用紧凑，不需要对原有蝶阀的阀体结构做额外改动即可直接替换适配，适合在DN50到DN300口径范围的中线蝶阀、软密封蝶阀中配套使用。

实际应用场景中，这类连接组件直接决定蝶阀的动作可靠性：如果连接臂刚性不足，长期启闭动作后会出现形变，导致蝶板关闭不到位、管路内漏；如果轴孔配合间隙过大，会出现阀杆空程，阀门启闭角度控制精度下降，无法满足流量调节的工况要求。因此在结构细节处理上，轴孔位置做了局部加厚设计，连接臂与轴孔的过渡位置采用大圆角过渡，避免应力集中导致的构件断裂，表面处理可根据输送介质特性选择镀锌、喷塑或者不锈钢材质，适配清水、污水、弱腐蚀性化工介质等不同管路环境。

从建模细节来看，所有棱边均按照实际加工要求做了倒角处理，没有尖锐的工艺死角，既方便后续的机加工艺落地，也能避免安装过程中出现划伤操作人员的问题。组件的整体转动中心与阀杆、蝶板的转动中心完全重合，装配后不会出现偏心载荷，有效降低阀杆密封件的磨损速率，延长阀门整体的维护周期。在管路系统安装时，只需要将组件上端与阀杆通过键连接固定，下端与蝶板的驱动销对接，即可完成传动链路的搭建，不需要额外的调整工序，适配现有主流蝶阀产品的安装尺寸规范，能够直接替换同规格的老旧损坏配件，降低管路维护的配件采购成本与停机时长。
