工程机械JCB挖掘装载设备铲斗结构设计

　　作为土方作业核心执行部件，这类适配JCB系列挖掘装载设备的铲斗，日常活跃在市政管线开挖、厂区零散土方转运、农田水利清淤、小型基建场地平整等场景，区别于大型矿用挖斗的厚重结构，这类中小型铲斗更兼顾灵活度与抗冲击性，适配整机在狭窄作业面的回转、卸料动作。从实际作业逻辑出发，铲斗的斗唇部位做了加厚耐磨处理，斗齿采用分段式排布，每根斗齿的安装槽都预留了磨损后更换的余量，不需要整体更换斗体就能完成易损件替换，能大幅降低现场运维的成本。斗体的弧形轮廓是经过多轮作业轨迹校核的，这个弧度既保证铲入物料时的切入角度足够小，减少铲入阻力，也能在举升卸料过程中让物料顺着弧面顺畅滑出，不会出现斗内积料粘黏的问题，尤其是在处理湿黏土、沙砾这类容易粘附的物料时，弧面的曲率设计直接影响单次作业的满斗率。

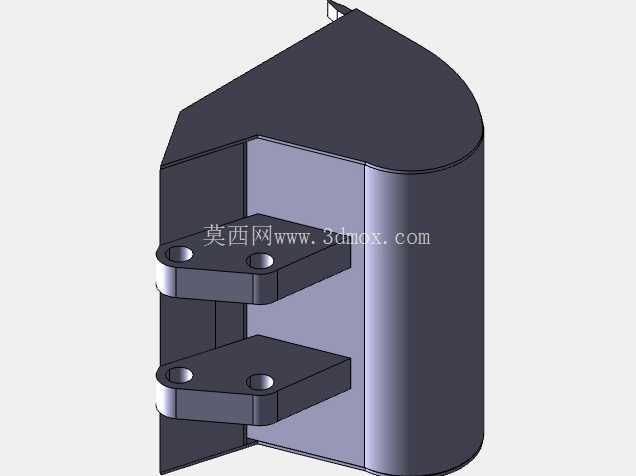

　　斗体上部的铰接耳板是整个结构的受力核心，三组铰接孔的位置精度直接决定铲斗与斗杆、连杆的装配适配性，孔位的同轴度公差控制在0.1mm以内，避免装配后出现铰接卡滞、偏磨的问题，耳板与斗体侧板的连接位置做了圆弧过渡加强，没有直角应力集中区，能承受铲入硬土层时的侧向冲击力，不会出现耳板撕裂的故障。从安装边界来看，铰接孔的中心距完全匹配JCB对应型号装载臂的连接尺寸，不需要额外加工转接板就能直接完成装配，斗体的整体宽度控制在适配小型整机回转半径的范围内，在狭窄巷道、小区管网施工场景下，不会因为斗体过宽刮碰周边管线或者墙体。

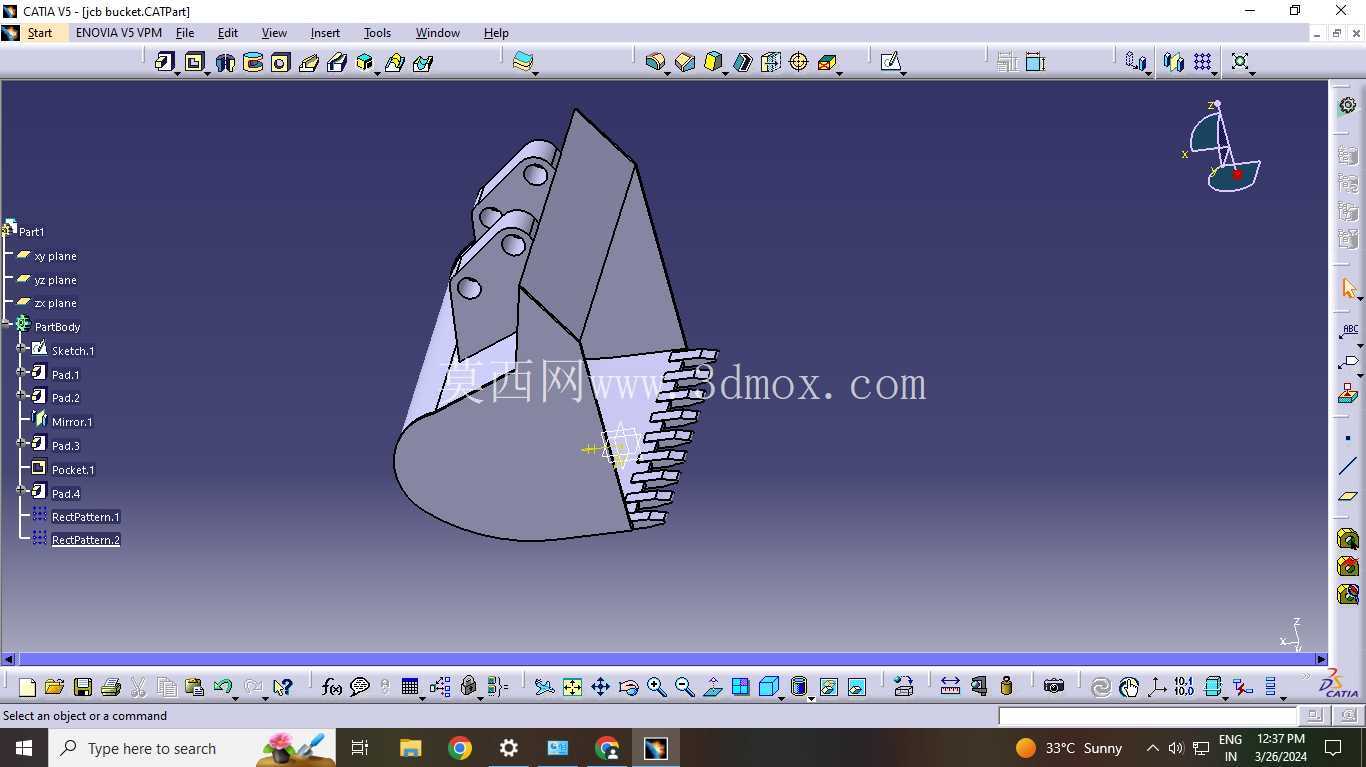

　　设计过程中优先平衡了结构强度与自重的关系，斗体侧板采用渐变厚度设计，靠近铰接部位的板材厚度更大，靠近斗唇的部位在保证耐磨的前提下适当优化厚度，避免整机前端负载过大影响举升稳定性。斗齿的突出长度经过反复验证，既保证足够的切入深度，也不会因为斗齿过长导致铲取时斗体无法贴地，造成地面残留余料过多的问题。侧板边缘做了向上收的折边结构，一方面能增加斗体的侧向刚度，另一方面在铲取散料时能防止物料从侧边撒漏，提升单次转运的效率。在实际作业测试中，这类铲斗处理三类土时的满斗率能稳定在90%以上，卸料时的残留率低于3%，铰接部位的耐磨衬套预留了润滑注油通道，日常保养时不需要拆解结构就能完成润滑维护，能有效延长铰接副的使用寿命。针对不同作业场景的需求，斗体的刃口角度做了差异化适配，处理硬土、碎石工况时刃口角度稍大，提升抗崩裂性能，处理软土、散料工况时刃口角度更锐利，降低铲入阻力，这个结构模型完整还原了所有装配连接细节，能直接用于结构校核、运动仿真以及生产加工的参考。
