农业用前端装载铲车工作臂结构设计

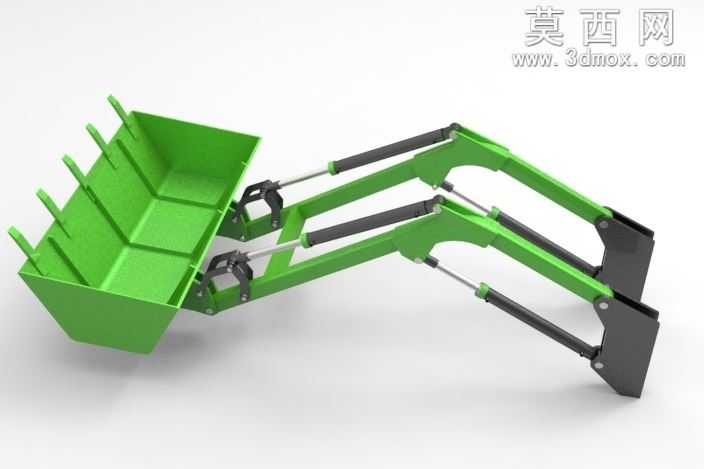

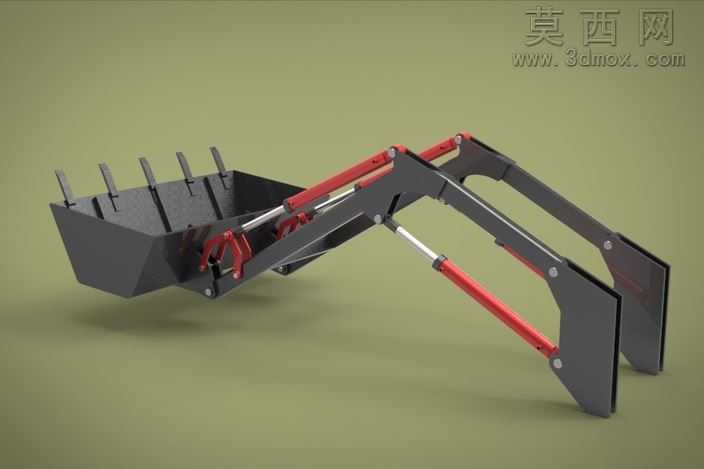

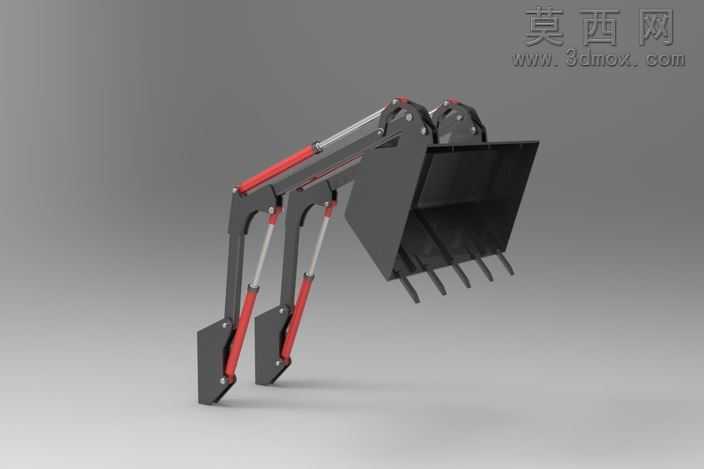

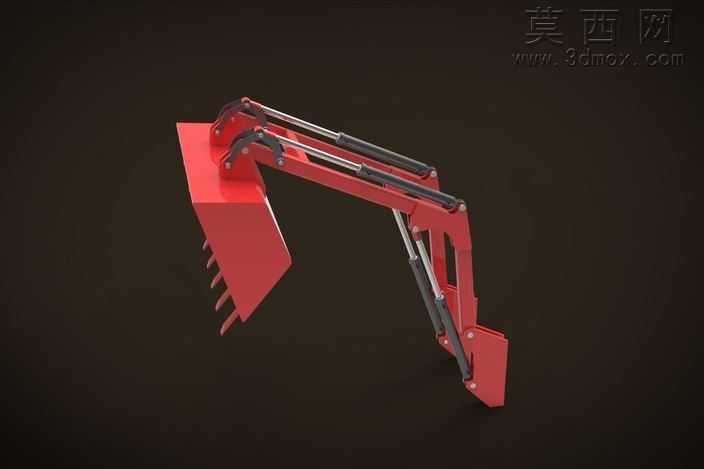

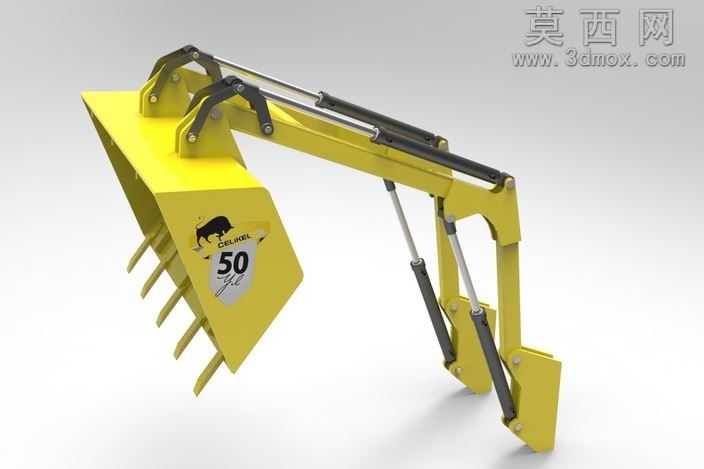

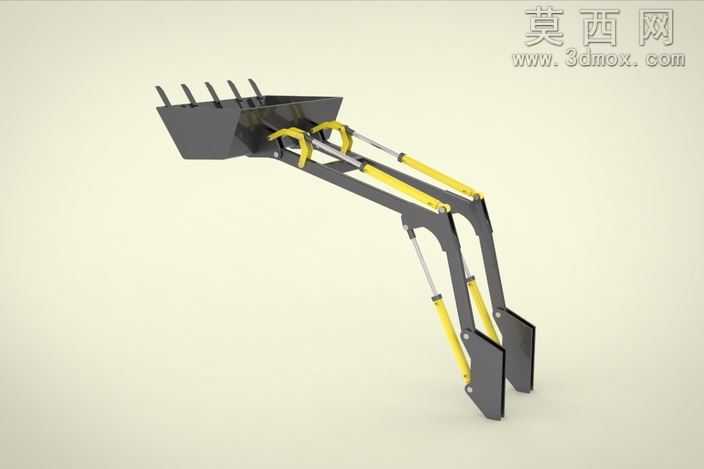

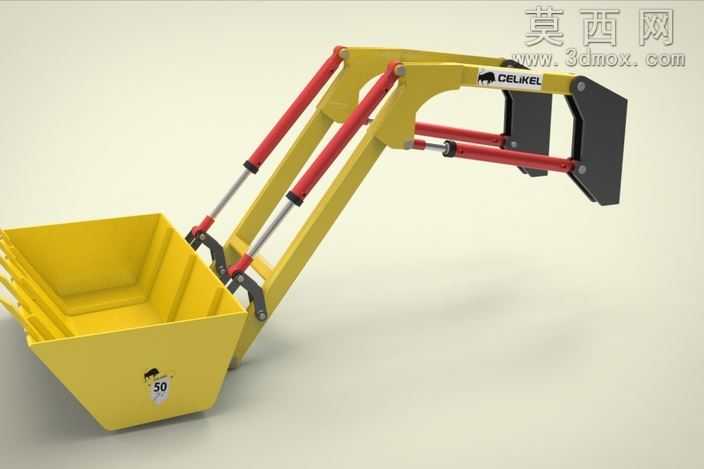

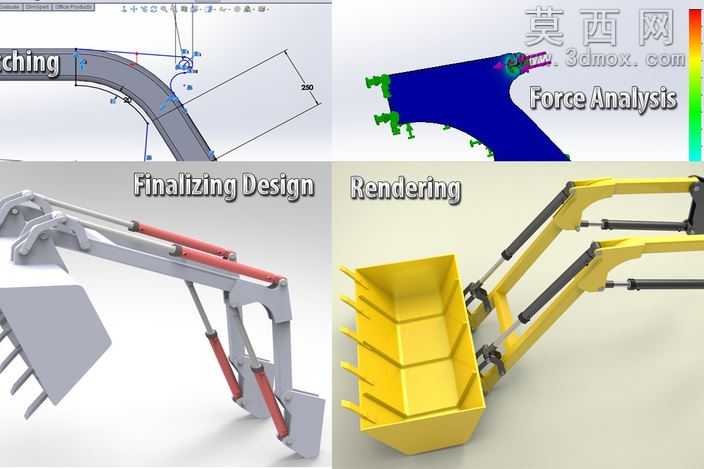

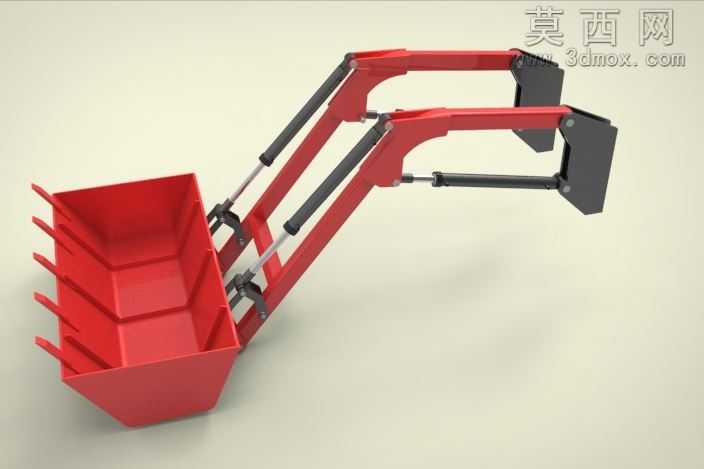

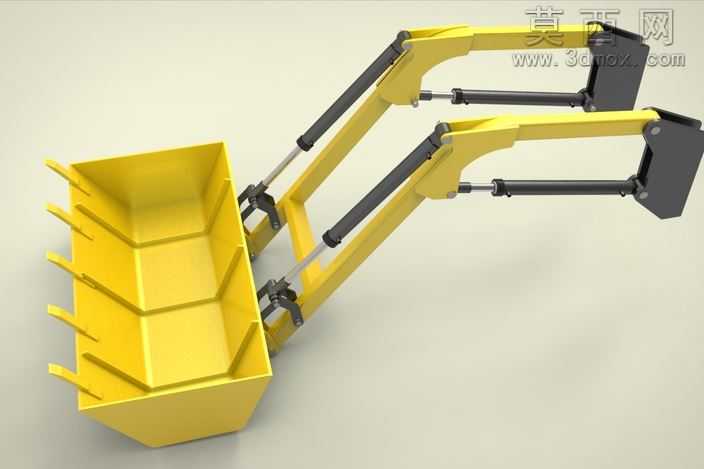

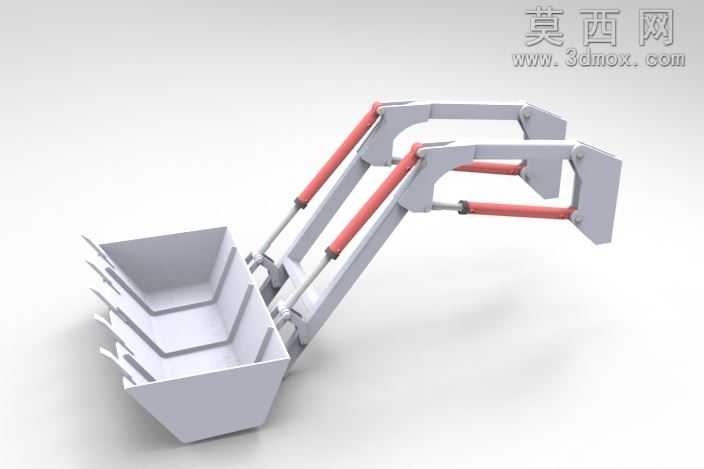

本作品为适配农用拖拉机的前端装载铲车工作装置三维建模成果，建模过程严格遵循工程机械设计规范，以SolidWorks为核心建模工具完成全参数化结构搭建，从实际农用作业场景需求出发，还原了装载臂与铲斗的完整联动结构。建模阶段首先完成整体运动骨架的草绘约束，确定动臂铰接点、摇臂支点、液压油缸安装位的空间坐标，确保各部件运动行程符合前端装载机的作业范围要求，避免出现运动干涉问题。结构设计上完整还原了双液压油缸驱动的动臂举升结构、转斗连杆摇臂机构，铲斗部分按照农用作业需求设计了五根加强型斗齿，斗体侧面设置了标识安装位，整体结构的铰接位置均预留了标准销轴安装空间，符合实际机械装配的公差要求。材质渲染阶段针对不同部件做了区分化材质设置：动臂、摇臂、铲斗主体采用工程黄哑光金属漆材质，还原农用工程机械的常用涂装质感；液压油缸活塞杆做了抛光镀铬金属材质处理，缸筒部分采用深灰耐磨金属材质；铰接销轴、紧固件做了发黑防锈金属材质设置，斗齿部分做了淬火耐磨钢的质感表现，通过光影调整突出金属部件的棱角与结构转折，渲染出图时采用柔和的影棚布光，清晰展现各部件的装配关系与结构细节。设计思路上充分考虑农用场景的实用性，整体结构在保证举升强度的前提下优化了臂架截面尺寸，降低前端工作装置的自重，减少对拖拉机前端承载的压力，转斗连杆机构的传动比经过反复参数调整，确保铲斗在举升全过程中保持合理的收斗角度，避免装载物料撒漏，斗齿的排布间距与伸出长度适配农田作业中沙石、土方、农产品散料的铲装需求，整体模型装配关系完整，可直接用于运动仿真演示、结构优化参考以及农用装载机改装的设计参考。
