拉杆式气动执行器结构三维设计作品

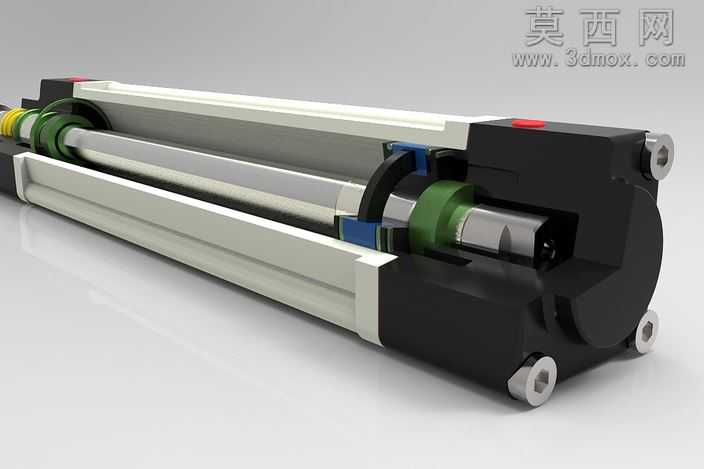

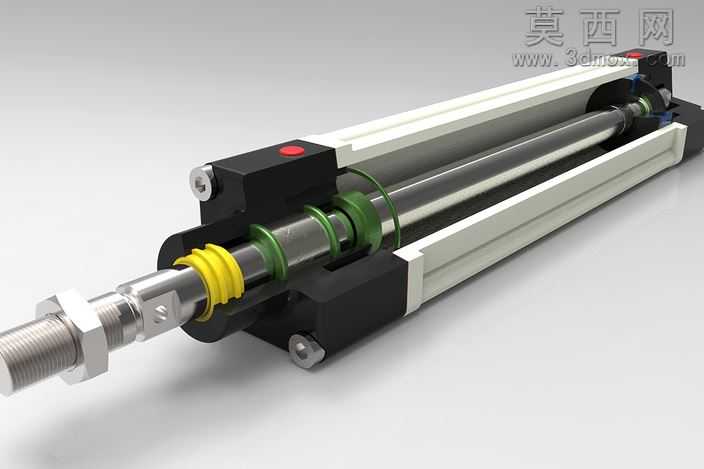

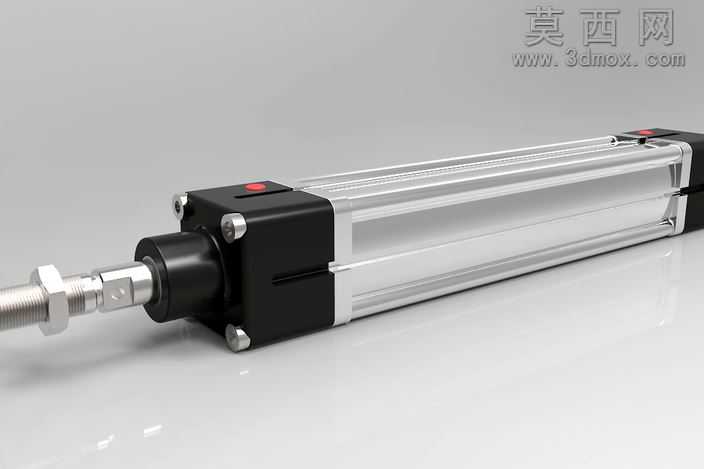

本作品为拉杆式气动执行器的三维建模设计成果，建模阶段严格遵循气动元件的通用设计规范，先完成整体参数化骨架搭建，以活塞杆的运动轴线为全局装配基准，依次定位缸筒、前后端盖、活塞组件、拉杆紧固件等核心部件，确保各零件的同轴度、配合间隙符合气动元件的行业设计要求。建模过程中对每一处细节结构都做了精准还原：前端盖处设计有活塞杆防尘圈、轴用密封圈的安装槽位，对应不同密封件的截面尺寸预留了标准安装余量；活塞组件上区分了孔用密封、导向环、缓冲环的装配位置，还原了多级密封的排布逻辑；缸筒外侧的四根拉杆采用对称布局，两端与前后端盖的连接位置做了沉孔结构设计，匹配内六角螺栓的紧固装配要求；端盖外侧的红色缓冲调节部件也做了细节建模，还原了气动执行器末端缓冲调节的结构特征。材质与渲染阶段，针对不同部件的实际材质属性做了区分设置：金属加工件如活塞杆、端盖、拉杆、紧固螺栓采用金属材质，活塞杆表面做了镀硬铬的高光金属质感处理，端盖与螺栓做了发黑处理的哑光金属质感，缸筒采用铝合金阳极氧化的银白哑光金属质感；密封件部分，黄色的防尘圈、绿色的密封圈分别设置了对应的橡胶材质，调整了粗糙度与漫反射参数还原橡胶的半哑光质感；端盖顶部的红色缓冲调节钮设置了醒目的工程塑料材质，与周边金属部件形成清晰视觉区分。渲染时采用了工作室均匀布光方案，通过主光、辅光、轮廓光的搭配，清晰展现各部件的结构层次与材质差异，同时做了半剖视角的展示处理，能够直观呈现执行器内部的密封排布、活塞与活塞杆的连接结构、缸筒内部的装配关系，让观看者可以清晰理解气动执行器将气压能转化为直线往复运动的工作原理。设计过程中充分考虑了气动执行器的实际装配逻辑，所有零件的配合公差、安装结构都符合实际生产的工艺要求，既保证了模型的外观展示效果，也完整还原了产品的内部结构与功能原理，可用于气动元件的结构教学、产品选型展示、自动化设备虚拟装配等场景。
