带圆角棱边定位孔的块状零件建模教程

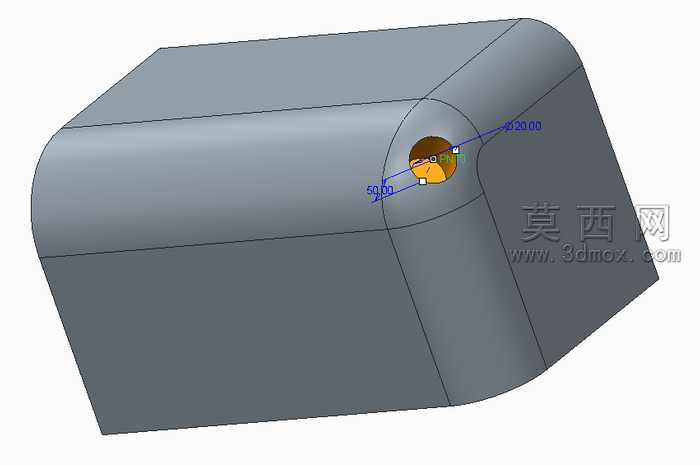

本建模案例围绕带圆角过渡棱边的块状基体零件展开，核心演示如何在非平面的圆角曲面上创建符合参数化要求的标准孔特征，解决常规孔特征无法直接在异形过渡曲面上准确定位的建模痛点。建模起始阶段首先完成块状基体的基础构建，先绘制矩形截面草图，通过拉伸命令生成基础方块实体，随后对零件的所有棱边执行统一半径的圆角过渡处理，让相邻平面之间形成光滑连续的圆弧过渡曲面，还原实际工业零件常见的去毛刺圆角结构，避免尖锐棱边带来的应力集中问题，也让零件外观更符合真实工业产品的设计规范。完成基体构建后进入核心的孔特征创建环节，由于目标孔的位置处于三个相邻平面交汇的圆角区域，常规的平面放置孔特征无法直接选取放置参考，因此首先需要创建孔的定位基准：通过参考相邻的两个正交平面，创建偏移定位基准点，将基准点精准约束在圆角曲面的指定位置，通过双向尺寸标注确定基准点距离两个相邻平面的距离分别为20mm与10mm，确保孔位的定位尺寸完全参数化，后续修改尺寸数值即可快速调整孔的所在位置，无需重新构建特征。定位基准点创建完成后，选取该点作为孔特征的放置参考，设置孔的直径、深度参数，让孔的轴线垂直于圆角曲面在该点的法向方向，确保孔的加工方向与曲面垂直，符合实际机械加工的工艺要求。建模过程中所有尺寸均采用参数化关联设计，修改基体尺寸、圆角半径、孔位尺寸、孔直径等任意参数时，整个模型可以自动更新重建，无需手动调整特征顺序或参考，大幅提升同类零件的设计修改效率。完成特征创建后对模型进行简单的渲染处理，赋予基体哑光灰色金属材质，孔内壁添加轻微的加工纹理质感，通过环境光影调整突出圆角曲面的光滑过渡效果与孔特征的轮廓结构，让整个模型的展示效果清晰直观，方便学习者快速理解曲面孔特征的创建逻辑与参数设置要点，掌握在任意复杂曲面上创建参数化孔特征的通用方法，可将该方法迁移到各类带曲面结构的机械零件建模工作中，解决异形曲面特征定位的常见建模难题。
