L型带衬套安装支座结构设计

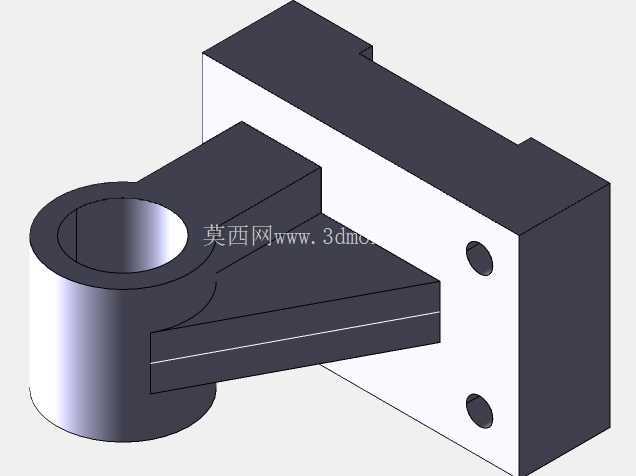

　　这款带铰接孔的L型安装支座，在工业自动化生产线、小型工装夹具、非标设备的机架连接环节应用十分广泛，日常做设备改造、线体升级时经常会用到这类构件，主要承担相邻两个垂直方向组件的连接承载，同时端部的铰接孔可以配套销轴实现活动部件的转动连接，比如导向摆臂、限位挡杆、检测元件安装架的铰接固定都能适配。从结构设计逻辑来看，整体采用L型直角布局，竖直安装面设置两个同轴定位孔，用于穿装螺栓将支座整体固定在设备机架的立面安装位上，两个孔的孔距按照常用的型材安装孔间距做了匹配，不需要额外在型材上扩孔或者重新打孔，直接用标准内六角螺栓就能完成锁紧固定，安装面的平面度控制在0.05mm以内，避免锁紧后出现支座倾斜，影响铰接部件的转动同轴度。

　　水平延伸的臂体做了等厚度加强设计，臂体和竖直安装面的交接位置做了大圆角过渡，避免直角位置出现应力集中，在承受径向铰接载荷的时候不会出现根部断裂的问题，日常做负载校核的时候，按照常用的6061铝合金材质计算，单支座可以承受不低于800N的径向载荷，满足大部分小型工装、检测摆臂的负载需求。端部的铰接孔做了加厚衬套设计，孔的内壁粗糙度控制在Ra1.6，配套销轴转动的时候不会出现卡滞，衬套部分和臂体采用一体化结构，不需要额外压装铜套，减少装配工序，同时孔的端面做了倒角处理，方便销轴快速穿入，也能避免安装时刮伤销轴表面的镀层。

　　从安装边界尺寸来看，竖直安装面的宽度适配40系列、50系列工业铝型材的安装面，不需要额外增加转接板，水平臂的伸出长度控制在常规铰接件的活动范围内，不会和周边的线体部件、传动组件产生运动干涉，铰接孔的内径适配常用的8mm、10mm标准销轴，用户可以根据实际的负载需求选择对应直径的销轴完成装配。设计过程中特意将臂体的上下表面做了平行度公差约束，保证铰接孔的轴线和竖直安装面的平行度误差不超过0.02mm，避免铰接的摆臂出现转动偏摆，长期运行也不会出现销轴单侧磨损的问题。

　　两个安装孔的位置做了沉头设计，螺栓锁紧后头部不会突出安装面，不会和相邻安装的其他构件产生干涉，整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能控制了整体重量，采用机加工或者3D打印都能快速完成样件制作，小批量生产的时候也可以采用压铸工艺降低制造成本。实际应用的时候，这类支座经常用在料仓挡料机构的摆臂安装、输送带的侧向导轮支架、安全门的铰接限位座等位置，相比直型的安装座，L型的结构可以充分利用机架的立面安装空间，不需要在设备台面上额外打孔固定，节省台面的安装空间，同时一体化的结构比分体拼接的支架刚性更好，长期承受往复摆动载荷也不会出现连接松动的问题。做结构校核的时候，重点关注了臂体根部的抗弯截面系数，通过加厚根部的壁厚，将最大应力控制在材料屈服强度的1/3以内，满足长期交变载荷下的使用寿命要求，铰接孔的壁厚也做了加厚处理，避免销轴反复转动过程中出现孔壁磨损失圆，后期维护的时候只需要定期更换销轴即可，不需要整体更换支座，降低设备的维护成本。
