电源变压器用铰接式连接滑块结构

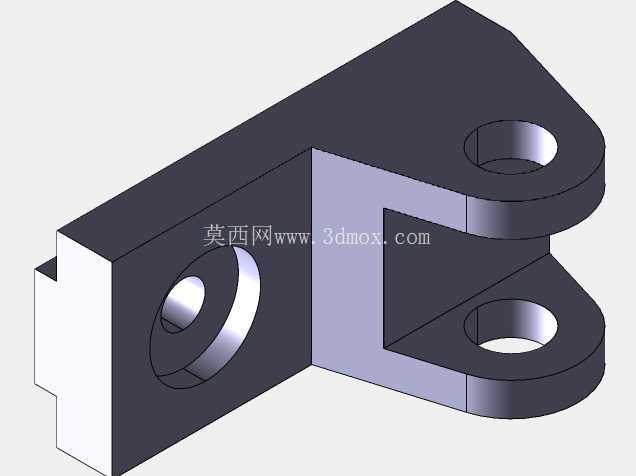

　　在电源变压器的装配与运行体系中，这类铰接滑块属于核心的连接导向部件，主要承担绕组调节机构、铁芯压紧装置的位移导向与铰接传动作用，常见于大容量油浸式变压器的有载分接开关传动链路、干式变压器的铁芯夹紧位移补偿结构中，是保障变压器调压动作顺畅、结构应力释放的关键小尺寸结构件。从实际工况来看，变压器运行过程中会因负载波动、温度变化产生结构件的热胀冷缩位移，同时有载分接开关切换档位时需要稳定的直线导向与铰接转动自由度，该滑块的双铰接耳+单侧边安装面的结构，刚好匹配这类场景的需求：侧边的平直安装面可通过紧固件固定在移动支架上，两个同轴分布的铰接耳孔可穿入销轴与传动连杆连接，实现直线往复运动的同时，允许连杆存在小角度的摆动补偿，避免传动过程中出现卡滞、别劲的问题。

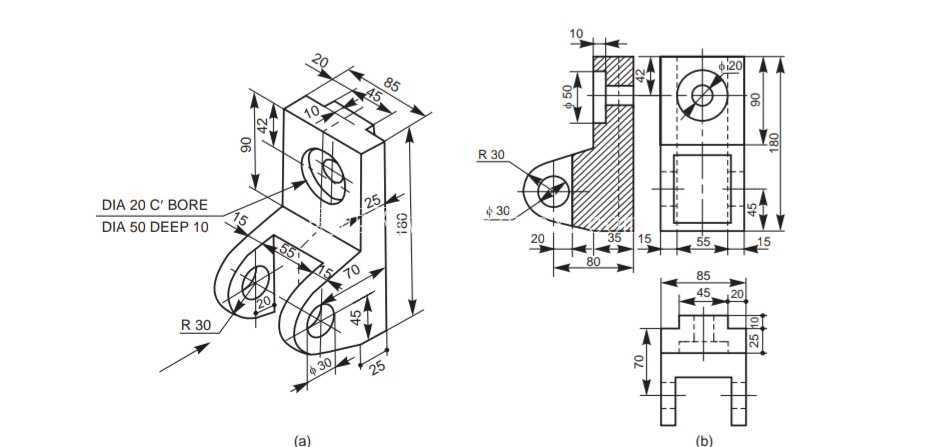

　　设计这类滑块时，首先要考虑的是安装边界的适配性：侧边安装面的平面度需要控制在0.02mm以内，保证与支架贴合后不会出现装配应力，两个铰接耳的同轴度公差要控制在Φ0.03mm范围内，否则销轴穿入后会出现转动卡涩，长期运行会加剧销轴与孔的磨损，直接影响变压器调压机构的动作可靠性。从结构细节来看，铰接耳的孔端做了倒角处理，既方便销轴装配时的导入，也能避免孔口锐边在长期交变应力下出现应力集中开裂的问题；滑块的主体采用L型的一体式结构，没有多余的拼接焊缝，整体刚性更好，在承受传动推力时不会出现结构变形，同时主体的减重槽设计在非受力区域，在保证结构强度的前提下降低了零件自重，减少传动过程中的惯性冲击。

　　实际选型应用时，需要重点核对三个安装尺寸：一是侧边安装面的孔位间距，要匹配移动支架的安装孔位，避免出现装配错位；二是两个铰接耳的内孔直径与耳片间距，要匹配配套连杆的端部宽度与销轴直径，保证铰接转动的间隙在0.1-0.2mm之间，间隙过小会导致转动不畅，间隙过大则会出现传动空程，影响调压档位的定位精度；三是滑块的整体厚度，要适配安装腔的内部空间，保证滑块往复运动时不会与腔体内壁、周边电气元件发生干涉。这类滑块的材质通常选用高强度铝合金或者镀锌钢材，表面做氧化或者镀锌钝化处理，既可以满足变压器内部的绝缘、防腐蚀要求，也能降低铰接部位的摩擦系数，减少长期动作的磨损量。

　　在传动链路的装配中，该滑块的安装精度直接影响整个调压机构的动作寿命：如果安装时滑块的导向方向与传动方向存在偏角，会导致运动过程中滑块承受额外的侧向力，不仅会增大动作阻力，还会加剧铰接孔的单边磨损，严重时甚至会导致调压机构卡滞，引发变压器运行故障。此外，滑块的边角都做了圆角过渡处理，避免装配过程中锐边划伤变压器内部的绝缘纸、导线等元件，消除绝缘破损的安全隐患。从结构受力角度分析，滑块的受力点主要集中在两个铰接耳的孔壁位置，设计时通过加大耳片的厚度、在耳片与主体连接位置做圆弧过渡加强，有效提升了受力部位的结构强度，能够承受调压机构动作时的瞬时冲击载荷，不会出现耳片断裂的问题。在日常的变压器维护中，这类滑块属于需要定期检查的易损部件，主要检查铰接孔的磨损量、安装面的紧固状态，当磨损量超过0.5mm时就需要及时更换，避免因传动间隙过大导致调压档位错位。
