电源变压器用U型带孔安装轭结构件

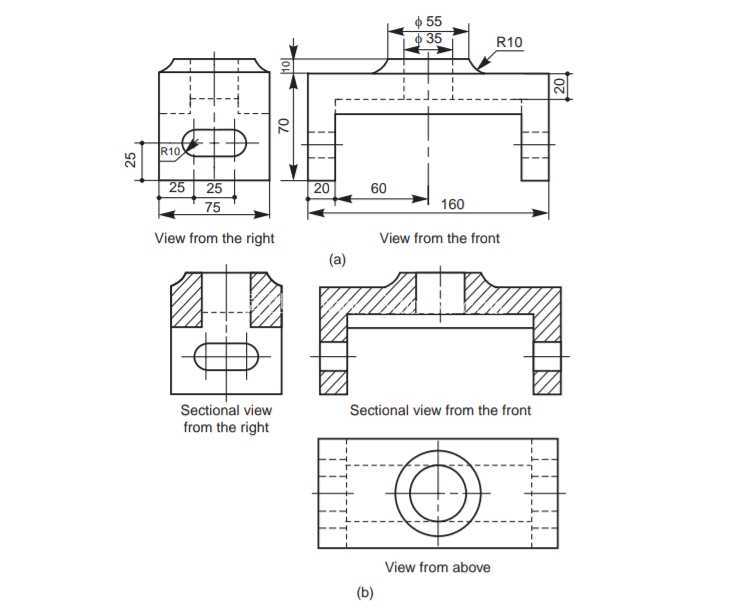

　　在工频电源变压器的整机结构体系中，轭构件是承担磁路闭合、绕组定位、整机安装固定多重功能的核心结构件，区别于叠片式铁芯轭的纯导磁功能，该款一体式结构轭采用机加工成型的实体结构，兼顾导磁基体与安装支撑的双重作用，多用于中小功率工业控制类电源变压器的装配场景，常见于工控柜内置电源模块、小型设备供电单元的变压器组件中。从实际装配逻辑来看，该构件的U型开口结构是为了适配变压器绕组的套装空间，开口的内侧宽度需要严格匹配绕组线圈的绕制外径，预留0.2-0.5mm的装配间隙，既保证绕组能够顺利推入到位，又避免间隙过大导致绕组工作时出现振动异响。

　　顶部的凸台沉孔结构是为了匹配铁芯柱的定位安装，沉孔的深度与凸台的高度经过公差匹配，能够保证铁芯叠片装配后与轭构件的端面完全贴合，减少磁路间隙带来的空载损耗提升问题，沉孔的内径与铁芯柱的外径采用H7/h6的间隙配合公差，装配时无需额外涂覆粘接剂即可实现径向定位，降低批量装配的工序复杂度。侧面的长圆孔是整机安装固定的核心结构，采用长圆孔而非圆孔的设计，是为了适配安装基座上的孔位公差，在实际生产线装配时，安装板的冲压孔位往往存在±0.3mm的位置度偏差，长圆孔的长度方向预留了1.5mm的调节余量，能够在不扩孔的情况下完成对位安装，避免强行锁付导致的构件应力变形，长圆孔的孔边做了0.5mm的倒角处理，既可以去除机加工产生的毛刺，也能避免安装时螺丝垫片刮伤构件表面的防锈涂层。从设计思路层面，该构件的整体壁厚做了等强度优化，U型结构的两个支撑臂厚度与顶部基体厚度保持一致，避免壁厚差异过大导致的铸造或机加工过程中出现应力变形，构件的所有外棱边都做了R1的圆角过渡，一方面是减少机加工后的锐边对装配人员的划伤风险，另一方面也能降低绕组绝缘层被棱角划破的概率，毕竟变压器绕组的漆包线绝缘层厚度仅为零点零几毫米，任何尖锐棱角都可能在长期振动环境下磨破绝缘层导致匝间短路。

　　在安装边界层面，该构件的底部端面为装配基准面，平面度公差控制在0.05mm以内，保证安装后与基座的贴合度，避免出现倾斜导致的铁芯柱垂直度偏差，顶部凸台的端面与底部基准面的平行度公差不超过0.03mm，保证铁芯装配后上下轭的平行度，避免铁芯叠片出现错位导致的磁阻增大。构件的U型开口深度需要匹配绕组的轴向高度，保证绕组装配后上端面与轭的下端面留有0.3mm的绝缘间隙，可根据绝缘等级要求在间隙内填充绝缘青稞纸，提升绕组与金属结构件之间的绝缘性能。

　　在实际应用场景中，这类结构轭多用于100W-500W功率段的开放式电源变压器，相比传统的叠片式铁芯搭配独立安装支架的结构，一体式轭构件减少了零部件数量，将磁路轭与安装支架的功能合二为一，能够降低整机的物料管理成本与装配工序，同时一体式结构的刚性更好，在设备运输或工作振动环境下，不会出现叠片松动、支架移位的问题，提升变压器的长期工作可靠性。从建模逻辑来看，该构件的特征构建顺序完全匹配实际加工工序，首先通过拉伸特征构建U型基体，随后在顶部拉伸凸台并切除沉孔，再在侧面切除长圆孔，最后对所有棱边做圆角处理，建模过程中所有特征的草图都做了全约束，关键配合尺寸都设置了公差参数，能够直接导出工程图用于机加工生产，模型的拔模角度设置为1度，若采用压铸工艺生产可直接用于模具开模，无需额外做结构调整。
