正交异径连通管路接头结构设计

　　在流体输送系统的管路布设环节，经常会遇到不同通径管路垂直交汇的布设需求，这类场景下如果采用多段标准接头拼接，不仅会增加管路的连接节点数量，提升泄漏风险，还会占用更多的安装空间，给紧凑布局的设备内部管路设计带来阻碍。本次设计的正交异径连通接头，就是针对这类垂直交汇的管路连接场景开发的一体式结构，能够直接实现两个不同通径管路的垂直连通，省去中间转接环节，有效降低管路系统的连接复杂度。

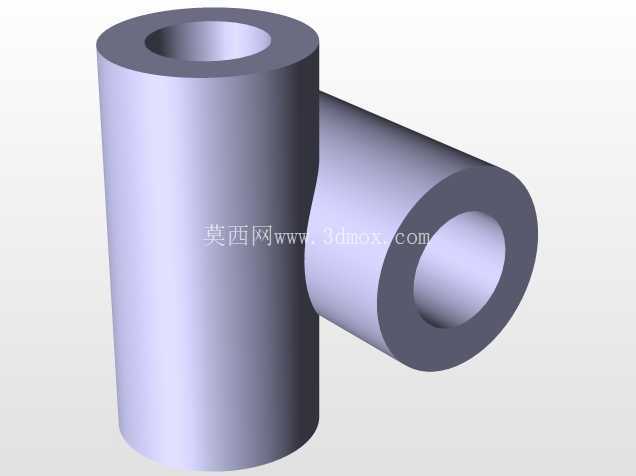

　　从实际功能特性来看，该接头采用两个空心圆柱筒体垂直正交的结构形式，两个筒体的内径存在明确差异，可分别匹配对应通径的外接管路，筒体内部的交汇区域做了平滑过渡处理，避免流体在转角位置形成涡流滞止区，降低流体输送过程中的压力损失，同时减少介质残留对管路内部的腐蚀影响。接头的两个筒体端面均为平整的环形对接面，可适配焊接、卡套、法兰等多种常见的管路连接方式，能够满足不同压力等级管路系统的连接需求。

　　设计过程中，首先根据目标管路的通径参数确定两个筒体的内径尺寸，结合管路系统的工作压力计算筒体的壁厚，保证接头在额定工作压力下不会出现形变或破裂问题。正交交汇位置的结构处理是设计的核心难点，既要保证两个筒体的内部流道完全连通，又要避免交汇位置出现应力集中，因此在两个筒体的外表面相交位置做了圆弧过渡处理，分散结构受力，同时内部流道的转角位置也做了圆角修型，既优化流体流动状态，也减少应力集中点的存在。两个筒体的轴向长度根据实际安装的对接深度确定，保证外接管路插入后有足够的连接长度，不会出现连接松脱的问题，同时控制整体长度避免占用过多安装空间。

　　从安装边界来看，该接头的整体外轮廓由两个垂直相交的圆柱面构成，安装时需要预留对应正交方向的装配空间，垂直方向的筒体需要预留轴向的管路对接操作空间，水平方向的筒体同样需要预留对应方向的操作空间，两个方向的安装空间不存在重叠干涉，能够适配设备内部狭窄区域的管路布设。接头的外圆柱面可作为安装定位的基准面，布设时可通过管夹对接头进行固定，避免管路运行过程中因流体振动导致接头位置偏移。

　　在实际应用场景中，这类接头可覆盖液压系统管路、气动控制管路、低压流体输送管路等多个领域，在小型液压站的内部管路布设、自动化设备的气动回路搭建、小型冷却系统的管路连接等场景中都能发挥作用。相较于多接头拼接的方案，一体式的正交结构减少了密封点数量，从结构上降低了管路泄漏的概率，同时一体式结构的刚性更好，能够承受更高的管路振动载荷，在存在持续振动的设备管路中使用寿命更长。设计过程中也充分考虑了加工工艺性，两个正交筒体的结构可通过一体铸造成型后再做内孔精加工，也可采用棒料直接机加工成型，加工难度低，不需要复杂的工装夹具即可完成生产，能够有效控制制造成本，适合批量加工应用。对于结构设计人员来说，这类一体式接头的三维模型可直接导入管路装配体中，快速完成垂直交汇管路的连接设计，不需要再单独搭建多个接头的装配关系，能够有效提升管路设计的效率，同时也能在设计阶段提前校核安装空间，避免实际装配时出现干涉问题。
