电源变压器用环形固定领结构设计

　　在中小功率工频电源变压器的装配体系里，这类环形固定领是绕组与安装基座之间的核心衔接零件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，直到样机做振动测试时出现绕组位移、绝缘层磨损才会意识到它的作用。它的核心应用场景覆盖了工控设备内置电源、小型配电模块、音频设备隔离变压器这类需要对环形铁芯绕组做轴向与径向双重限位的装配环节，区别于传统的夹板式固定结构，这种套式领结构不需要在铁芯圆周方向布置多组压片，能大幅缩减变压器整体的径向安装占用空间，适配设备内部紧凑的安装腔室。

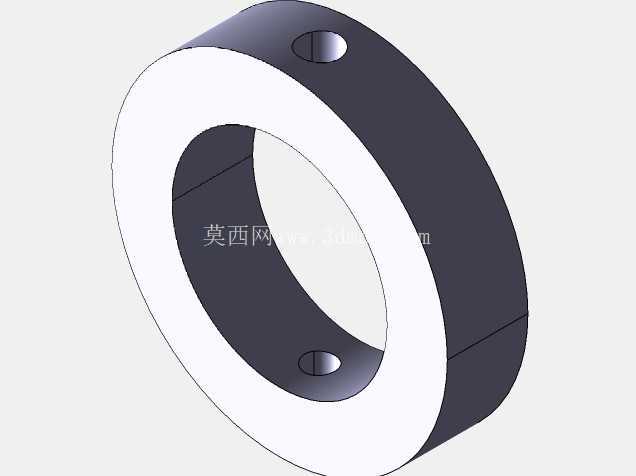

　　从功能特性上看，这个零件采用分体式套环结构，环体本身的内孔尺寸需要与变压器绕组外层的绝缘包覆层做间隙配合，单边配合间隙控制在0.1mm到0.15mm之间，间隙过小会导致装配时刮伤外层绝缘聚酯膜，间隙过大则会失去径向定位作用，运输或者设备运行产生振动时绕组会在环内出现窜动。环体上对称布置的两个径向螺纹孔，是整个零件的核心功能结构，装配时两颗紧定螺钉穿过螺纹孔直接顶在绕组外层的绝缘衬垫上，注意这里不能直接顶在漆包线层，必须在螺钉端部对应位置垫一层0.5mm厚的绝缘青稞纸，避免螺钉压破漆包线绝缘层造成匝间短路。两个螺纹孔采用180度对称布置，是为了让锁紧力沿环体径向均匀分布，避免单侧顶紧导致环体受力不均出现倾斜，最终导致绕组同轴度偏差。

　　设计这类零件的时候，首先要确认适配的变压器绕组外径，环体内孔的公差带选用H7精度，外圆尺寸没有严格的装配限位要求，通常比内孔大8mm到12mm即可，这个厚度差要兼顾环体的结构强度和材料成本，厚度太薄的话紧定螺钉锁紧时环体会出现形变，厚度过大会浪费原材料同时增加不必要的装配空间占用。环体的轴向宽度需要根据变压器的功率等级调整，100W以下的小型变压器环宽控制在15mm到20mm就能满足锁紧强度要求，500W左右的变压器环宽需要加到25mm到30mm，避免长期受力后环体出现开裂。两个螺纹孔的规格通常选用M3或者M4，具体根据环体宽度选择，M3螺纹适配20mm以下环宽，M4螺纹适配20mm以上环宽，螺纹孔的有效啮合深度不能小于螺纹公称直径的1.5倍，防止锁紧时出现滑牙。

　　实际装配时，这个固定领通常布置在绕组靠近安装底座的一侧，部分对抗振要求较高的应用场景，会在绕组上下两端各布置一个固定领，形成双点限位结构，这种布置方式能通过GB/T 2423规定的10-2000Hz扫频振动测试，不会出现绕组松动移位的问题。安装边界上需要注意，环体外圆与周边元器件的安全距离要满足电气间隙要求，针对220V输入的电源变压器，环体如果采用金属材质，周边与带电部件的间隙不能小于3mm，如果采用PBT等工程塑料材质，间隙可以适当缩小到1.5mm，但塑料材质的环体需要考虑长期受热后的形变问题，变压器长期工作时绕组温度会升到80℃左右，选用的塑料材质热变形温度必须高于120℃，否则长期使用会出现锁紧失效。

　　很多设计人员在建模时容易忽略螺纹孔的倒角细节，螺纹孔两端必须做0.5mm的45度倒角，一方面是去除机加工产生的毛刺，避免装配时毛刺掉落进变压器绕组缝隙造成安全隐患，另一方面能引导紧定螺钉顺利拧入，提高装配效率。环体的两个端面需要做平面度处理，平面度公差控制在0.05mm以内，保证环体贴紧安装面时不会出现倾斜，避免绕组装配后出现垂直度偏差。如果是金属材质的环体，表面需要做镀彩锌处理，镀层厚度在8μm到12μm之间，既能防止长期使用生锈，也能避免金属环体与变压器带电部分之间形成导电通路，提升整体绝缘安全性。

　　在设备选型匹配时，不能只看内孔尺寸就直接选用，还要核对紧定螺钉的顶紧位置是否对应绕组的铁芯支撑部分，要是螺钉顶在没有铁芯支撑的绕组悬空位置，锁紧时会压变形绕组外层的绝缘层，甚至压断内部漆包线。正确的位置是让螺钉对应环形铁芯的端面位置，这个位置有铁芯作为刚性支撑，锁紧力能稳定传递，不会损伤绕组。另外，环体的分体接缝位置要避开螺纹孔的位置，最好布置在两个螺纹孔的中间90度位置，避免接缝处的结构强度不足，导致锁紧时环体从接缝处开裂。
