气动空气放大器结构三维设计作品

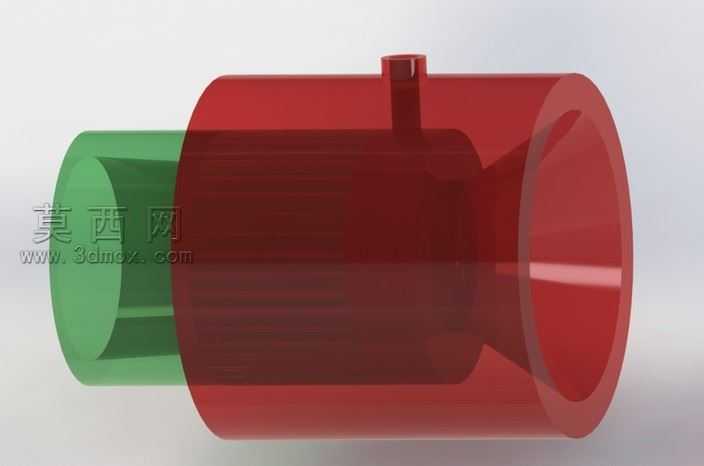

本作品为气动空气放大器的三维结构设计，建模阶段采用SolidWorks软件完成全参数化建模流程，首先基于空气放大器的气动工作原理，梳理其同轴嵌套的筒体结构逻辑，先绘制两端不同通径的筒体截面草图，通过拉伸凸台命令生成主体筒体基础特征，其中进气端采用小通径绿色筒体结构，出气端为大通径红色筒体结构，二者保持严格的同轴度约束，保证气流流通的平顺性。建模过程中对筒体顶部的控制接口单独进行特征创建，通过拉伸、圆角命令完成接口的柱体结构与过渡圆角处理，避免结构应力集中问题，所有特征之间添加完整的几何约束，保证模型修改时的参数联动性，可根据不同工况需求快速调整筒体通径、接口尺寸等核心参数。材质与渲染阶段，为区分不同功能的筒体结构，分别赋予半透明工程塑料材质，绿色进气端材质设置较低的透明度与哑光质感，红色出气端材质设置稍高的透明度，可直观展示内部气流通道的嵌套结构，顶部控制接口赋予深灰色硬质塑料材质，还原工业气动元件的真实材质观感；渲染时采用柔和的环境光搭配定向补光，突出筒体曲面的光影过渡，半透明材质的折射参数经过反复调试，既能够清晰展示内部结构轮廓，又保留了材质本身的色彩辨识度，让整体渲染效果兼具结构展示性与工业质感。结构设计上，该空气放大器采用同轴双层套筒结构，小口径端为压缩空气进气端，大口径端为气流放大输出端，顶部接口为控制气路接入端，内部设置有环形气流缝隙，可利用科恩达效应实现少量压缩空气带动大量环境空气流动，完成气流放大的功能；建模时严格保证各筒体端面的平面度与同轴度，所有连接位置添加0.5mm的过渡圆角，既符合实际加工的工艺要求，也避免了三维模型中的尖锐边问题，整体结构无冗余特征，所有尺寸均参考工业常用空气放大器的规格参数设定，可直接用于气动系统的原理演示、结构验证或3D打印样件制作。设计思路围绕气动元件的功能实现与展示性展开，在保证结构尺寸符合工业应用标准的前提下，采用分色半透明的材质设计，让使用者无需剖切模型即可直观理解空气放大器的嵌套结构与气路走向，参数化的建模方式也为后续的型号衍生设计提供了便利，可快速适配不同流量需求的应用场景。
