朱利诺注塑自行车车架结构设计

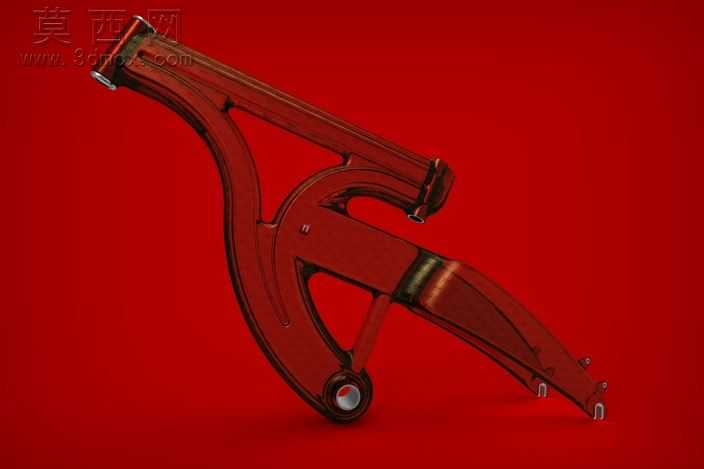

本作品为采用注塑工艺成型的自行车车架三维设计，建模阶段依托NX软件完成全参数化结构搭建，首先基于自行车骑行的人体工学基准确定车架的五通、头管、后叉端的核心定位坐标，依次勾勒出主上管、下管、后上叉、后下叉的一体化流畅轮廓，摒弃传统金属车架多管件焊接的拼接逻辑，将整个车架主体设计为单一支承结构，通过曲面放样、桥接、曲率连续调整完成整体外形构建，确保管身过渡区域无生硬折角，既匹配注塑成型的流体走料需求，也能优化骑行过程中的应力传导路径。材质设定阶段针对注塑塑料的材料特性，在管身内壁设计了渐变式加强筋结构，在五通、头管等受力集中区域局部增加壁厚，同时在后叉与主体的铰接位置预留了金属嵌件的安装位，兼顾塑料材质的轻量化优势与关键受力部位的结构强度，整体外观采用高饱和度红色哑光塑料材质渲染，通过HDR环境光打亮管身曲面的弧度细节，在红色背景衬托下清晰呈现车架的一体成型质感，铰接位置的金属转轴部件单独赋予金属磨砂材质，与红色塑料主体形成鲜明的材质对比。结构设计上充分考虑注塑生产的工艺可行性，所有外观面均设计了符合脱模要求的拔模斜度，避免出现倒扣、壁厚突变等容易导致注塑缺陷的结构，管身的镂空区域既减轻了整体重量，也形成了独特的视觉识别特征，后叉位置的支撑结构通过铰接转轴实现小范围的形变缓冲，可吸收骑行过程中来自路面的小幅震动，提升骑行舒适度。整体设计围绕注塑工艺的成型特点展开，打破传统自行车车架的金属材质思维，通过一体化的曲面造型与针对性的结构加强，实现兼具外观辨识度与实用结构强度的注塑自行车车架设计，为非金属材质自行车部件的开发提供了可参考的三维建模方案。
