电源变压器用滑动支撑结构件

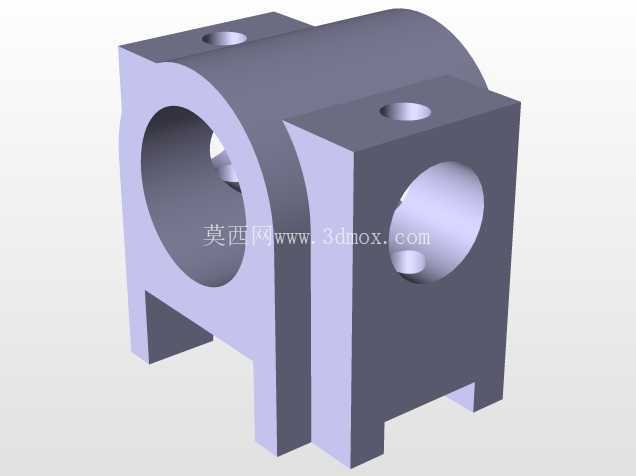

　　在电力输配、工业电控设备的电源变压器装配体系中，滑动支撑是承担轴向位移补偿、径向载荷承载的核心配套结构件，区别于固定式刚性支座，这类支撑需要同时满足变压器运行过程中因温度变化产生的热胀冷缩位移需求，以及绕组、铁芯组件的静态承重与动态抗振要求，在油浸式变压器、干式大容量变压器的器身定位结构中应用极为广泛。从结构设计逻辑来看，该滑动支撑采用分体式块体结合圆筒轴腔的构型，主体支撑块两侧设置带安装孔的凸台结构，安装孔位的中心距、孔径公差严格匹配变压器油箱底部的安装基座定位尺寸，安装时通过螺栓穿过凸台孔位完成支撑件与基座的刚性固定，底部的支脚结构预留了0.8-1.2mm的调整间隙，可适配安装面的平面度误差，避免装配过程中出现应力集中导致的支撑件变形。

　　中间的贯通圆筒腔是核心的滑动配合面，腔体内壁的粗糙度要求控制在Ra1.6以内，与变压器器身底部的导向轴形成间隙配合，配合间隙选取H8/f7的公差带，既可以保证轴向滑动过程无卡滞，也能限制径向的晃动量，避免器身出现偏移导致绕组引线受力。支撑块侧面的横向通孔为润滑脂注油通道，装配时可通过该孔向滑动配合面注入低温润滑脂，保证在-40℃到120℃的工作温度区间内，滑动面不会因油脂凝固或干结出现卡涩问题。顶部的两个盲孔为定位销孔，用于装配过程中支撑件与临时工装的定位，待整体器身调整到位后，可拆除定位销完成最终锁紧。

　　从安装边界来看，该支撑件的整体宽度控制在120mm区间，总高度为95mm，轴向长度为160mm，适配的导向轴直径范围为60-65mm，安装凸台的厚度为15mm，可适配M12规格的安装螺栓，底部支脚的跨距为80mm，能够直接适配主流10kV-35kV容量等级电源变压器的底部安装基座尺寸，无需额外加工转接板。在实际工况中，变压器负载运行时铁芯和绕组的温升可达到60K以上，器身整体的轴向热伸长量最大可达到0.3mm/100mm，滑动支撑的存在可以让器身沿着轴向自由伸缩，避免热应力传递到油箱壁或绝缘套管位置，导致密封件失效或套管开裂；同时在运输过程中，滑动配合结构可以配合限位缓冲件，抵消运输过程中的纵向冲击载荷，避免器身出现位移磕碰油箱内壁。

　　设计过程中需要重点考量滑动面的耐磨性能，支撑件的基体材料选取灰铸铁HT200，经过时效处理消除内应力后，滑动配合面进行淬火处理，表面硬度达到HRC40-45，保证长期滑动过程中不会出现过度磨损导致配合间隙超差；两侧的安装凸台与主体块采用一体化铸造结构，避免焊接结构带来的应力变形，凸台位置的厚度经过有限元校核，在承受5kN的径向载荷时，最大变形量不超过0.02mm，满足长期承重的刚度要求。不同于常规的刚性支撑，该滑动支撑的结构特意将滑动腔的中心与安装凸台的中心设置了2mm的偏心量，用来补偿器身装配过程中出现的同轴度误差，降低装配过程中的调整难度，现场安装时无需对基座进行二次修配，即可完成支撑件的快速装配。在维护层面，该支撑的滑动面为开放式配合结构，后期检修时可直接将器身顶起后清理滑动面的油污与杂质，重新涂抹润滑脂即可完成维护，无需整体更换支撑件，大幅降低变压器全生命周期的维护成本。
