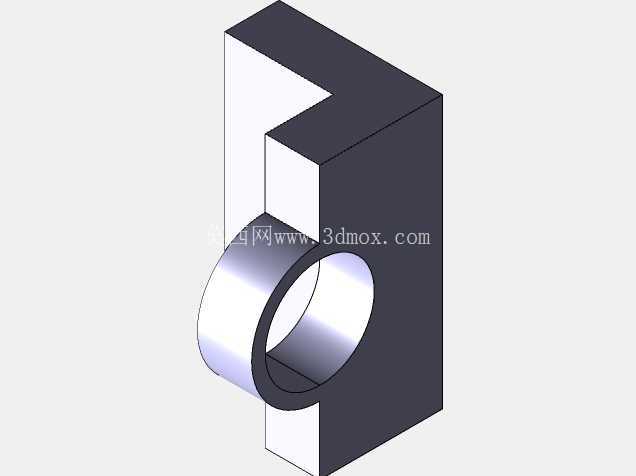

带侧装轴套的L型支座结构练习件

　　这个带侧装轴套的L型支座结构，在小型机电设备的传动支撑场景中十分常见，常作为转轴类部件的安装基座使用，承担径向载荷承载与轴系定位的核心作用，避免转轴运行过程中出现径向窜动，保障传动环节的运行稳定性。从结构设计逻辑来看，主体采用L型块体作为承载基体，块体的竖直平面与水平平面互为垂直基准，既可以通过竖直面贴合设备的立式安装壁面完成固定，也能依托水平面承载上部搭载的小型功能组件，两个安装面的平面度公差需要控制在合理区间，避免安装后出现基准偏移导致轴系卡滞。

　　侧部集成的空心轴套与基体采用一体化结构设计，省去了额外装配轴套的紧固件连接环节，既减少了装配累积误差，也提升了轴套与基体的连接强度，能够承受中等强度的径向载荷，适合低速轻载的传动场景使用。轴套的内孔为光孔设计，表面粗糙度需要满足转轴滑动或轴承压装的要求，孔的轴线与基体竖直安装面保持平行，与水平安装面保持设定的高度差，这个高度差直接决定了搭载转轴的中心高，是和其他传动部件匹配的核心尺寸参数，设计时需要结合配套传动件的中心高做公差匹配，避免出现传动带张紧度异常、齿轮啮合侧隙不合理的问题。

　　基体上的缺口结构并非冗余设计，一方面是为了避让轴套侧方的相邻部件，避免装配时出现空间干涉，另一方面也能在不影响整体结构强度的前提下减少零件自重，降低材料消耗。从安装边界来看，这类支座的安装孔通常布置在竖直面与水平面的边角位置，孔位距离边缘的距离需要满足紧固件安装的扳手空间要求，同时要保证安装后基体不会因为紧固件压紧出现局部变形。建模过程中需要先确立两个互相垂直的基准面，先拉伸生成L型基体的主体轮廓，再处理侧部轴套的拉伸特征，最后切除多余的缺口结构，过程中要注意轴套内孔与基体的同轴度、各安装面的垂直度约束，这些形位公差直接决定了零件加工后的实际装配性能。

　　在实际设备应用中，这类支座常出现在小型输送线的从动辊支撑、小型电机的输出轴过渡支撑、手动操作机构的转轴定位等场景，相比分体式的支座加轴套结构，一体化的设计减少了零件数量，降低了装配环节的调校工作量，同时也避免了分体结构长期运行后紧固件松动导致的轴套移位问题。设计时还需要考虑轴套部分的润滑需求，部分同类型结构会在轴套壁上预留润滑油孔，方便定期加注润滑脂降低转轴磨损，这个练习件虽然没有预留油孔，但建模逻辑完全覆盖了这类支撑件的核心特征，能够帮助初学者掌握基准确立、特征叠加、干涉检查的基础建模思路，理解支撑类零件的设计逻辑与实际装配约束要求。
