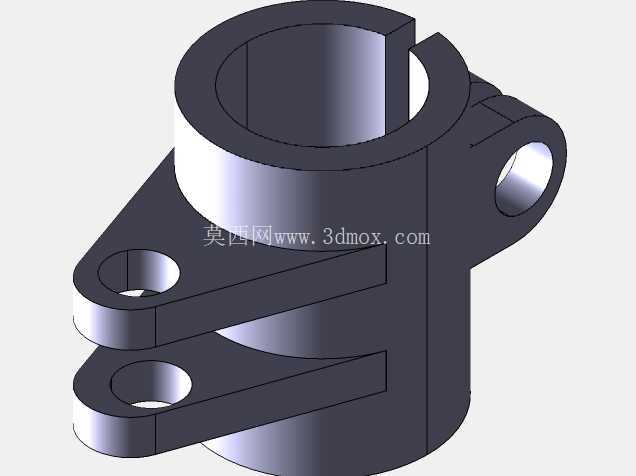

带双耳铰接座的开口轴套夹紧连接构件

　　这类带双耳铰接结构的开口轴套夹紧件，在轻工自动化输送线、小型工装夹具调整机构、包装设备的导杆定位单元里应用十分普遍，核心作用是实现圆轴类杆件的径向抱紧固定，同时通过侧部的铰接耳位完成与其他连杆、摆臂部件的活动连接，省去了额外加装铰接支座的装配步骤，能有效压缩机构的整体安装空间。从结构功能上看，主体的开口套筒段是核心的抱紧功能区，沿轴向开设的通槽让套筒具备可控的弹性变形量，当配套的锁紧件穿过上下双耳对应的同轴光孔施加预紧力时，套筒的内孔会均匀收缩，对穿入其中的光轴产生足够的径向抱紧力，既可以实现轴上位置的无级调整，也能在锁紧后传递一定的扭矩与轴向载荷，相比传统的顶丝固定结构，这种抱紧方式不会在光轴表面产生顶丝压痕，对轴的表面精度保护更好，也能避免长期受振动载荷出现顶丝松脱的问题。

　　设计这类构件的时候，首先要匹配常用的光轴直径系列确定套筒内孔的基本尺寸，开口槽的宽度需要根据材料的弹性模量、所需的抱紧力大小反复校核，槽宽过窄会导致套筒收缩量不足，无法达到设计要求的抱紧力，槽宽过宽则会让套筒自身的结构刚性下降，受侧向载荷时容易出现变形失效。套筒侧壁的厚度取值需要兼顾弹性变形能力与结构强度，壁厚过大需要的锁紧力会成倍提升，壁厚过小则抱紧后容易出现塑性变形，失去重复装调的能力。

　　上下两个平行布置的铰接耳板，其孔位的同轴度是加工与建模时的核心管控项，两个耳板的间距需要匹配与之配合的连杆端部厚度，预留合理的装配间隙避免运动卡滞，耳板上的铰接孔内通常会加装衬套来提升耐磨性能，所以建模时孔的尺寸需要预留衬套的压装余量，同时耳板与套筒主体的衔接位置要做合理的圆角过渡，避免应力集中导致受冲击载荷时出现根部断裂。从安装边界来看，这类构件的径向尺寸需要考虑锁紧操作时的工具活动空间，套筒的轴向长度要保证抱紧时与光轴有足够的接触面积，避免单位面积压强过大压伤轴表面，或是抱紧力不足出现滑移。双耳的延伸长度需要满足铰接运动时的摆角范围，不能在摆臂摆动过程中与套筒本体或是相邻的其他构件产生运动干涉。

　　实际选型应用时，需要根据所连接杆件的负载大小核算耳板的剪切强度与套筒的抱紧摩擦力，当应用在有频繁往复摆动的工况下，铰接孔的位置需要设计润滑通道，方便定期加注润滑脂降低铰接副的磨损速率。建模过程中，开口槽的边缘、耳板孔的两端都需要做小尺寸的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免装配过程中刮伤配合零件的表面。这类构件通常采用中碳钢加工后做表面发黑处理，部分有轻量化需求的场景也会采用铝合金材质做硬质阳极氧化，不同材质对应的开口槽宽度、壁厚参数都需要做对应的调整，铝合金材质的弹性模量更低，相同结构下的收缩量更大，但整体强度也更低，更适合负载较小的手动调整机构使用。
