S型双端固定管线弹性夹持卡扣

　　这类S型双端固定的弹性夹持卡扣，多应用在机柜内部布线、小型机电设备线束固定、低压电气柜内管线排布场景中，核心作用是在不破坏管线外绝缘层的前提下，将圆形截面的线缆、细油管或者气路软管牢靠固定在安装基板上，避免设备运行过程中管线受振动移位、磨损绝缘层引发故障，也能让设备内部走线更规整，方便后期检修排查线路。从结构设计逻辑来看，整体采用单块钣金一体冲压弯折成型，没有额外的拼接、焊接工序，加工时只需要通过落料、冲孔、多工位弯折三道核心工序就能完成量产，零件一致性好，批量生产成本可控。

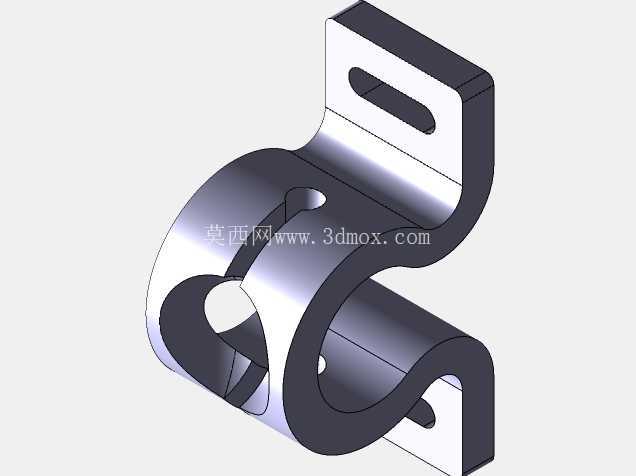

　　中间的C型夹持环是核心功能区，环体内径匹配常用的小直径管线规格，弯折时特意预留了弹性变形余量，安装管线时可以借助钣金自身的弹性张开开口，把管线卡入后环体依靠材料回弹抱紧管线外壁，环壁上预留的小孔可以在需要额外固定时穿入细扎带，进一步提升夹持可靠性，避免大振动工况下管线从卡扣中脱出。上下两端的安装耳采用对称式设计，每个耳片上都开有长条形安装孔，这种长孔设计是考虑到实际安装时的孔位公差补偿——现场安装时如果基板上的预钻孔位存在少量偏移，不需要重新打孔，只需要微调卡扣在长孔范围内的位置就能对准安装螺丝，大幅降低现场装配的难度，两个安装耳分别向相反方向平直延伸，和安装面完全贴合，锁紧螺丝后卡扣不会出现翘边、倾斜的问题，能保证夹持环的轴线和管线走向保持平行，避免管线被卡扣别住产生额外的弯折应力。

　　从安装边界尺寸来看，卡扣整体宽度控制在窄幅范围内，并排安装时相邻卡扣的最小间距可以压缩到很小，适合在空间紧凑的电气柜、小型设备内腔里密集排布多根管线，夹持环的中心高度经过测算，安装后管线和基板之间会留出均匀的间隙，既不会让管线贴在基板上被凝露、积尘浸泡腐蚀，也不会因为间隙过大导致管线晃动幅度过大。设计时特意对所有弯折边做了圆角处理，没有尖锐的冲切毛边，一方面是避免安装时划伤操作人员的手部，另一方面也防止尖锐棱边长期摩擦管线外壁，割破绝缘层造成漏电、管路泄漏的隐患。材料选用常规的弹簧钢板，表面做发黑防锈处理，在常规室内设备环境下可以长期使用不生锈，弹性保持性好，反复拆装管线十次以上依然能保持足够的抱紧力，不会出现塑性变形导致夹持失效。

　　这类卡扣相比传统的扎带固定、管卡固定，优势在于可以重复拆装，后期检修更换管线时不需要剪断扎带，只需要把管线从卡扣中取出即可，检修完成后直接卡回就能恢复固定，能大幅降低设备后期维护的耗材成本，也不会在设备内部残留剪断的扎带头造成安全隐患。在实际选型使用时，需要注意匹配夹持环的内径和待固定管线的外径，过盈量控制在1mm左右即可，过盈量太大不仅安装困难，还会长期挤压管线外壁导致管线变形，影响气路、油路的流通截面积，甚至会把电线绝缘层压裂；过盈量太小则会导致夹持力不足，设备振动时管线容易窜动。另外安装时两个固定耳的螺丝不需要过度锁紧，只要卡扣贴紧安装面不松动就可以，过度锁紧会导致安装耳变形，连带中间的夹持环形状发生改变，影响夹持精度。
