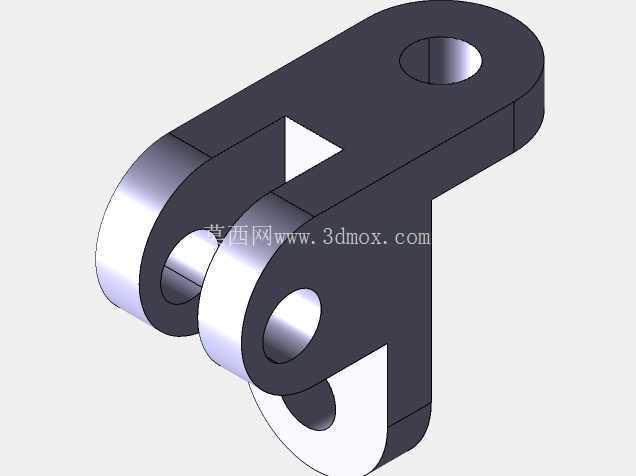

L型铰接式机械连接吊耳结构

　　在各类工业设备的铰接传动、承重挂载场景中，这类L型结构的铰接吊耳是十分常见的受力连接件，日常在工装夹具的翻转机构、小型设备的舱门铰接、输送线的摆臂连接、轻型起重设备的挂载点位都能见到同类型结构的应用。不同于平板式吊耳仅能提供单方向的挂载受力，这种弯折成型的L型结构可以同时适配两个垂直方向的铰接安装需求，减少额外的转接零件数量，让整体安装结构更紧凑。从结构受力角度来看，该零件的主体采用等厚板材切削加工成型，主体弯折处做了大圆弧过渡处理，避免直角位置产生应力集中，在承受交变载荷的铰接场景下，能有效降低疲劳断裂的风险。

　　零件上共设置了三处铰接孔位，顶端的单孔用于和上方固定支座的销轴配合，下端分叉结构上的两个同轴孔用于连接下方的活动摆臂，分叉结构的开口宽度可以根据配套摆臂的厚度做适配调整，保证铰接转动时不会出现侧向窜动。设计这类铰接吊耳时，首先要明确实际工况下的最大静载荷与动载荷系数，根据销轴的抗剪切强度确定三个铰接孔的直径与孔深，孔位的同轴度公差需要控制在0.02mm以内，避免销轴安装后出现卡滞、偏磨的问题。零件的整体安装边界需要结合配套设备的安装空间确定，L型结构的垂直段高度决定了下方摆臂的摆动行程范围，水平段的长度则要保证顶端铰接点的受力方向与零件主体的受力中心线重合，避免产生额外的倾覆力矩。

　　零件表面的金属切削纹理可以看出，该零件采用整块金属坯料铣削加工成型，相比焊接成型的同类型零件，整体结构强度更高，不存在焊接热影响区的强度下降问题，适合在有一定振动的工况下长期使用。铰接孔的内壁需要做精镗处理，表面粗糙度达到Ra1.6以下，和销轴配合时可以根据使用场景选择间隙配合或者过渡配合，如果是需要经常转动的铰接场景，还可以在孔位内加装铜套或者自润滑轴承，降低转动时的磨损量，延长零件的使用寿命。在实际选型使用时，需要注意三个孔位的中心距尺寸，中心距的误差会直接影响铰接机构的运动轨迹，如果是用于多连杆传动机构中，孔位中心距的公差需要控制在±0.01mm，避免传动过程中出现运动干涉或者死点。

　　零件的厚度方向尺寸需要根据承重需求计算，保证在最大载荷下零件的变形量在允许范围内，不会因为形变导致铰接孔错位。这类结构的吊耳除了用于工业设备的传动铰接，也可以作为小型设备的吊装点位使用，此时顶端的铰接孔作为吊点使用，下方的两个孔位用于和被吊装设备固定，吊装时的受力方向需要和零件主体的中心线保持一致，避免侧向受力导致零件变形。在三维建模过程中，这类零件的建模逻辑相对清晰，首先绘制主体的L型轮廓草图，拉伸得到主体基础形状，之后在对应位置切除出三个铰接孔，对所有锐边做倒角处理，避免安装时划伤操作人员，最后在弯折位置添加过渡圆角，完成整体结构的建模。建模时需要特别注意分叉结构的两个同轴孔的位置约束，保证两个孔的轴线完全重合，否则后续工程图导出或者加工时会出现尺寸偏差。在装配验证阶段，需要将该零件和配套的销轴、摆臂、支座做虚拟装配，模拟摆臂的全行程摆动，检查是否存在结构干涉，确认摆臂的摆动角度范围符合设计要求，同时校核零件在最大载荷下的应力分布，确认应力集中位置的强度满足安全系数要求，通常这类承重铰接件的安全系数需要取3-5倍，应对工况中可能出现的冲击载荷。
