动力颤振器核心执行结构三维设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:870716
  • 动力颤振器核心执行结构三维设计
  • 动力颤振器核心执行结构三维设计
  • 动力颤振器核心执行结构三维设计
  • 动力颤振器核心执行结构三维设计
  • 动力颤振器核心执行结构三维设计
  • 动力颤振器核心执行结构三维设计

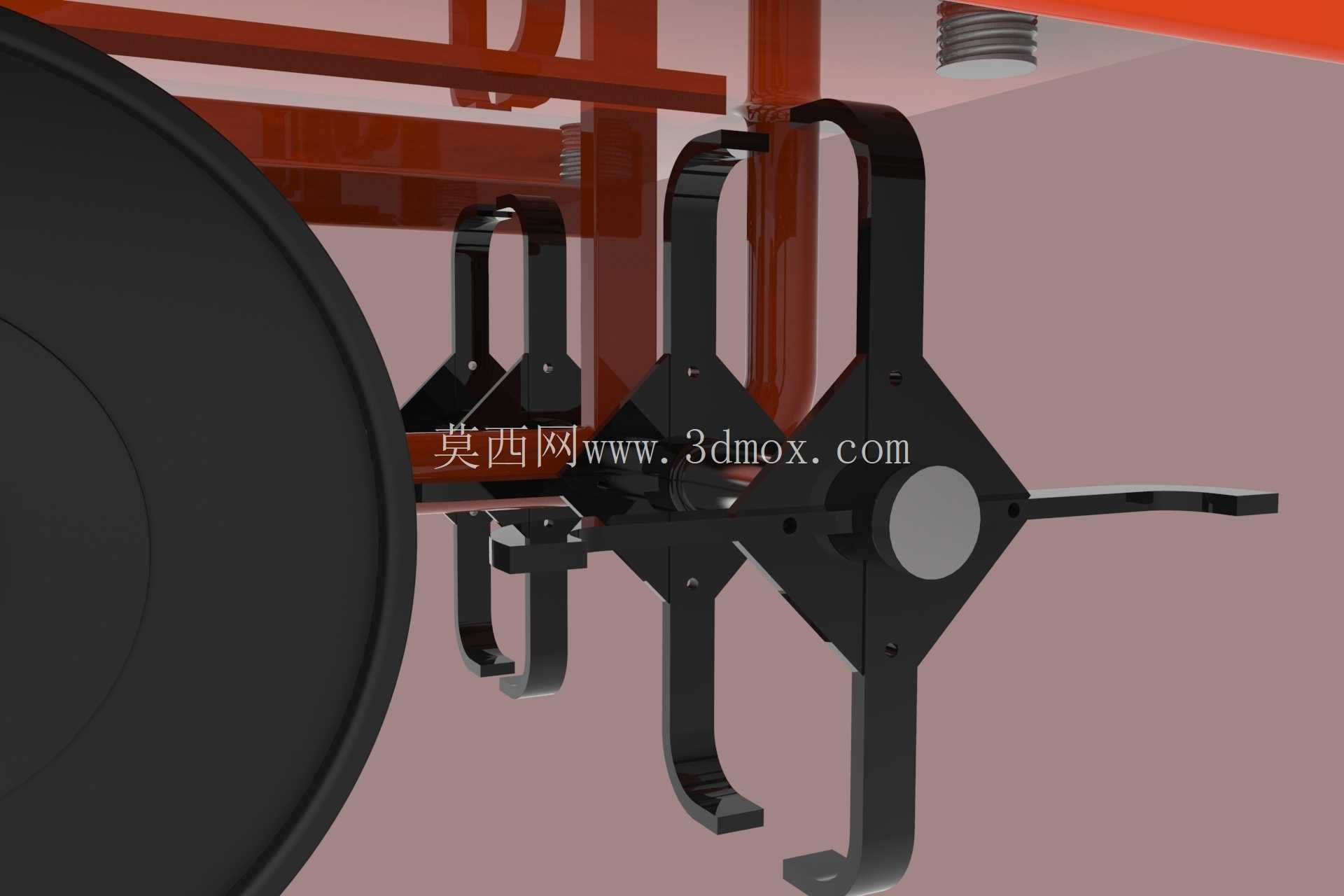

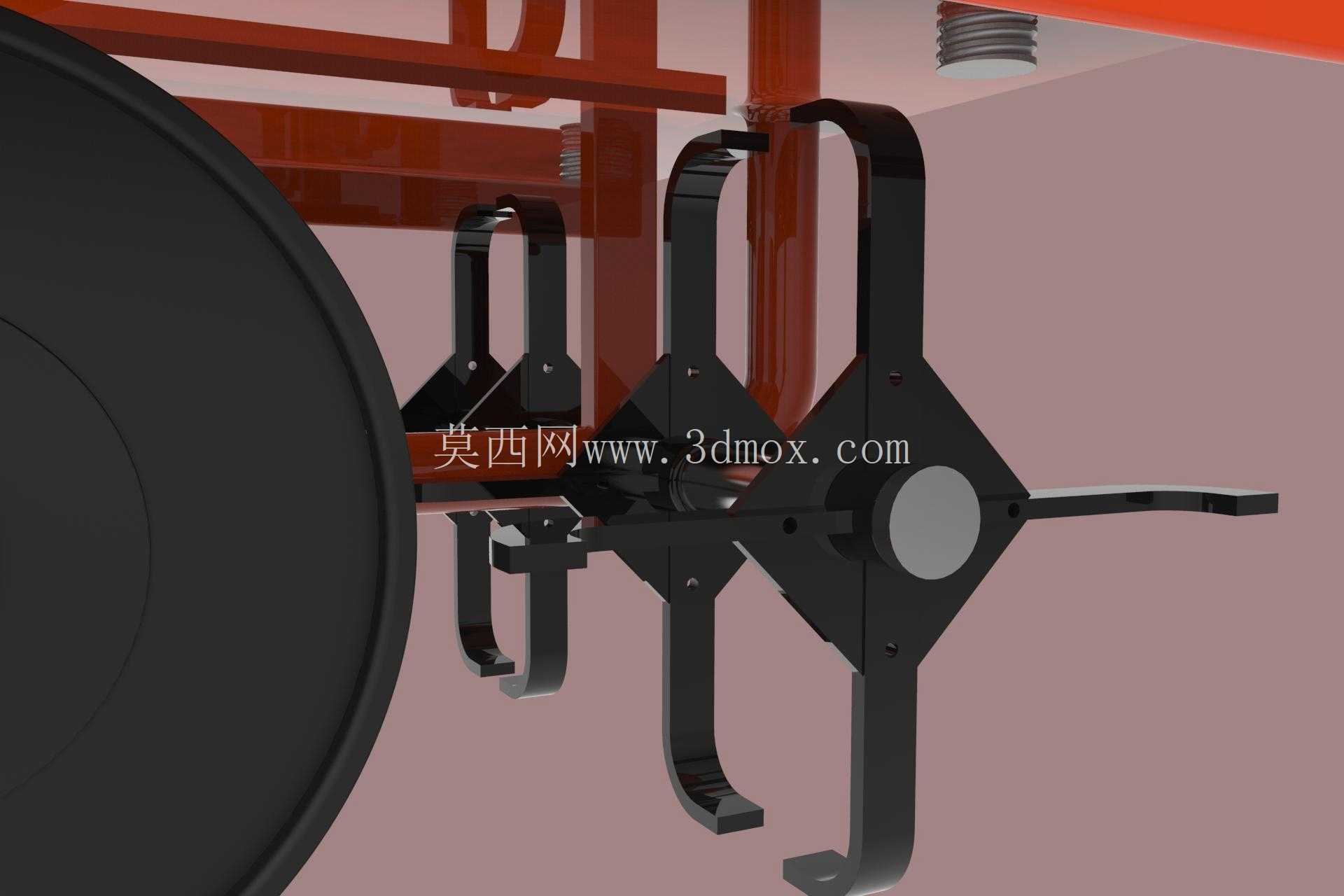

  这套结构对应的动力颤振器,主要面向工业表面处理、物料密实作业场景,在铸件残砂清理、焊接件应力消除、小粒径物料填装振实这类工序里,这类执行结构是核心作业部件,直接决定振频传递效率与作业覆盖面。从结构布局来看,设计阶段优先考虑了振动力的传导路径,黑色的夹持挂钩组件采用对称式排布,每一组挂钩都通过菱形安装座与中心传动轴刚性连接,这种布局能让传动轴输出的周向振动均匀分散到各个挂钩点位,避免单侧受力过大导致的结构疲劳,也能保证作业时各个接触点位的振动力度一致,不会出现局部振实不足或者清理死角的问题。

  设计过程中特意将安装基准面设置在菱形座的中心孔位,中心传动轴穿过该孔位后通过轴肩与端面挡圈实现轴向定位,径向则依靠配合面的过盈量传递扭矩,这种固定方式不需要额外设计复杂的键槽结构,既能减少加工工序,也能避免键槽位置产生应力集中,延长部件在高频振动工况下的使用寿命。挂钩部分采用弧形勾状结构,勾体的弯折角度经过反复校核,既可以适配不同规格的待处理工件挂装需求,也能在振动过程中防止工件意外脱落,勾体与菱形安装座的连接位置设置了加强筋,从结构上抵消高频振动带来的交变载荷冲击,避免连接位置出现断裂失效。

  从安装边界来看,整套执行结构的横向安装尺寸需要匹配振动设备的内腔宽度,左侧的大直径轮盘是配重平衡组件,设计时通过调整轮盘的厚度与配重分布,抵消传动轴转动时带来的径向偏心振动,降低设备运行时的整机噪音与机架共振风险。相邻两组挂钩的间距经过测算,既保证挂装工件时不会发生相互碰撞,也最大化利用了设备内腔的作业空间,提升单次作业的工件挂载量。结构的竖向安装尺寸则预留了足够的振动行程空间,避免振动过程中挂钩底部与设备底座发生碰撞干涉。

  在功能实现层面,这套结构可以直接对接外部动力输出端,中心传动轴的输入端可以根据动力源类型选择不同的连接方式,适配电机直驱或者皮带传动的动力输入方案。整个组件的外露结构没有复杂的异形曲面,大部分零部件都可以采用常规的板材切割、折弯、焊接工艺加工成型,不需要开模定制,能有效降低小批量生产时的制造成本,后期维护时如果单个挂钩出现磨损,只需要拆卸对应位置的固定螺栓即可完成更换,不需要拆解整套传动结构,大幅降低运维的时间成本。

  考虑到作业场景中可能存在粉尘、切削液飞溅的情况,结构设计时尽量减少了容易积灰的缝隙结构,各个连接位置都采用平面贴合的安装方式,没有预留容易卡滞物料的凹槽,日常清理只需要简单吹扫即可维持结构正常运行。传动轴与安装座的配合位置预留了密封件安装槽,可以根据使用需求加装防尘密封圈,避免粉尘进入配合面加剧部件磨损。整套结构的重量分布经过重心校核,整体重心落在传动轴的中心轴线上,设备启动时不会出现额外的偏载力矩,能有效降低动力源的输出损耗,提升能源利用效率。
