简易曲柄滑块式蒸汽机传动结构

　　这套结构是小型蒸汽机核心传动单元的简化设计，核心作用是将蒸汽作用在活塞上的直线往复推力，转换为旋转轴的圆周扭矩输出，是早期热动力设备最经典的动力转换构型，目前多应用在教学演示模型、小型复古动力装置、科普展品的动力段设计中，也可作为往复式动力机构的原理验证样件使用。

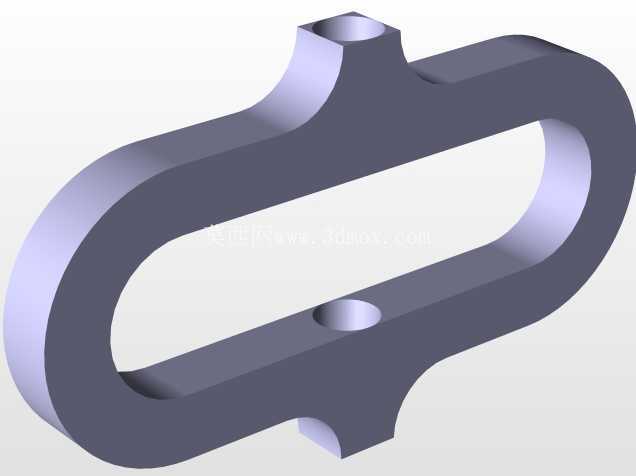

　　从结构布局来看，上下两端的圆柱段分别对应活塞安装位与飞轮输出轴安装位，中间的环形闭合框架是曲柄滑块机构的滑道约束段，垂直贯穿框架的长杆是动力传递的活塞杆，整体采用同轴对称布局，所有运动副的回转中心都落在同一垂直轴线上，最大程度降低了运动过程中的偏载力矩。设计时优先考虑了运动件的行程匹配，活塞杆上下运动的极限位置刚好对应环形框架的上下内端面，预留了0.2mm的运动间隙避免硬接触摩擦，同时环形滑道的宽度与曲柄销的回转直径做了等尺寸匹配，保证曲柄在整周回转时不会出现卡滞或空行程。

　　在实际应用场景中，这类简化结构常被用于中学物理热学演示装置，不需要复杂的配气机构就能直观展示直线运动转旋转运动的过程，学生可以直观观察到动力传递的完整路径；也有不少复古动力爱好者将其作为小型蒸汽动力模型的核心传动段，搭配铜制气缸与小型锅炉就能驱动微型发电机或者小功率负载转动。设计时特意将所有受力件的截面做了等强度优化，活塞杆采用等直径圆杆设计，避免应力集中在变截面位置，环形框架的过渡位置全部采用R角过渡，既减少了加工时的应力残留，也能在往复运动中承受曲柄销的周期性侧向冲击。

　　安装边界方面，整套结构的最大外轮廓宽度由中间环形框架的外径决定，上下安装轴的直径保持一致，可直接适配标准的微型滑动轴承座，不需要额外做转接法兰；垂直方向的总长度根据活塞行程确定，安装时需要保证上下轴承座的同轴度误差不超过0.05mm，否则会导致活塞杆运动时出现别劲，长时间运行会加剧滑道与曲柄销的磨损。结构的运动特性经过了运动仿真验证，曲柄整周转动时活塞杆的运动规律符合简谐运动特性，在上下止点位置的加速度变化平缓，不会产生明显的刚性冲击，适合搭配低速大扭矩的动力输入源使用。

　　从功能特性上看，这套结构没有多余的冗余部件，所有零件都可以采用常规的车削、铣削工艺加工，不需要特殊的定制刀具，加工门槛低，普通的金工实习车间就能完成全套零件的制作；零件之间的装配关系简单，没有复杂的公差配合要求，除了曲柄销与滑道之间采用间隙配合外，其余连接位置都可以采用过渡配合加顶丝固定的方式，后期维护拆卸也很方便。设计时特意规避了传统蒸汽机复杂的十字头结构，用环形框架直接承担侧向力的约束，虽然牺牲了部分大负载下的耐用性，但对于演示模型和小功率应用场景来说，结构简化带来的易加工、易装配优势完全可以覆盖使用需求，同时也降低了整体的重量和制造成本。

　　在实际选型适配时，如果要提升这套结构的负载能力，可以将环形滑道的内壁增加衬套结构，采用耐磨铜套或者聚四氟乙烯衬套来降低摩擦系数，同时将活塞杆的直径适当加大，提升活塞杆的压杆稳定性，避免在大推力下出现杆体弯曲的情况；如果用于高速运行场景，还可以在上下安装轴位置增加滚动轴承，降低转动副的摩擦阻力，同时做动平衡校正，减少高速运转时的振动。这套结构的核心设计逻辑是在满足原理演示和小功率传动需求的前提下，最大程度简化零件数量和加工难度，让非专业加工条件下也能完成制作和装配，非常适合作为机械原理教学的实操案例，也能作为入门级机械设计学习者的三维建模练习样例，帮助理解曲柄滑块机构的运动特性和设计要点。
