该结构件属于机械装配体系里的支撑连接类构件,日常多应用在小型机电设备的内部安装工位、工装夹具的定位支撑环节,以及自动化输送线的侧边导向安装场景中,承担着承载上部构件、提供稳定安装基准、预留调节滑移余量的核心作用。从实际使用场景来看,这类带长槽的支座结构,往往用在需要小范围调整安装位置的装配场景里,比如小型传感器的安装支架、气动管路的固定支座、电控柜内部元件的安装横梁配套座体,不需要重新打孔就能通过槽位完成位置微调,大幅降低现场装配的调整难度,也能适配不同批次元件的安装尺寸公差,减少装配返工率。

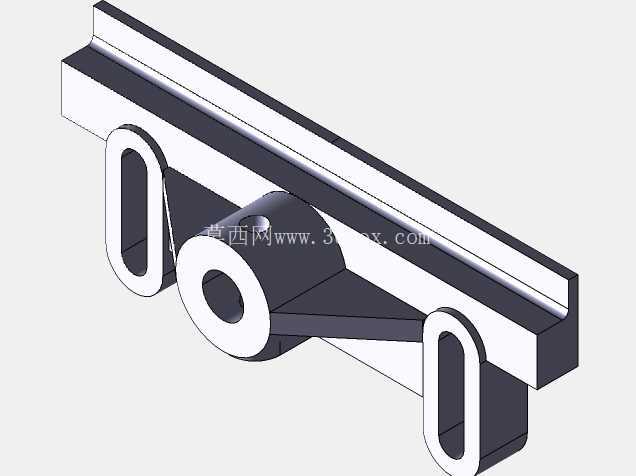

从结构设计思路来看,主体采用长条形基座搭配两个对称布置的腰型安装耳,中间设置带通孔的圆柱凸台,整体结构做了等壁厚处理,避免注塑或者机加工过程中出现壁厚不均导致的变形问题。腰型槽的长度预留了足够的调节行程,槽边做了轻微的倒角处理,既可以避免安装时螺栓卡滞,也能去除加工毛刺防止划伤操作人员。中间的圆柱凸台通孔为同轴设计,既可以穿装转轴作为铰接支点,也可以穿装紧固螺栓作为整个构件的中心定位基准,凸台与长基座之间设置了三角加强筋,在不额外增加整体壁厚的前提下,提升了凸台与基座连接位置的结构强度,避免受侧向力时出现根部断裂的问题。长基座的背面设计为平面结构,能够与安装基面完全贴合,保证安装后的整体稳定性,不会出现翘曲晃动的情况。
从安装边界与尺寸适配角度来看,两个腰型安装耳的中心距按照常规小型机电安装的通用孔距设计,适配M4到M6规格的紧固螺栓,腰型槽的宽度与对应螺栓的螺杆直径留了0.2mm的间隙,既保证螺栓能够顺利穿入,也不会因为间隙过大导致安装后出现窜动。中间圆柱凸台的高度略高于安装耳的平面高度,保证铰接或者穿装螺栓时,上部配合件不会与安装耳产生干涉,凸台的通孔直径按照常用的小直径销轴尺寸设计,能够直接适配标准销轴,不需要额外做扩孔或者衬套改装。整体结构的外轮廓没有尖锐棱角,所有棱边都做了R0.5的圆角处理,既符合机械加工的工艺要求,也避免应力集中导致的结构疲劳损坏。
在实际建模过程中,这类结构需要重点关注腰型槽的对称度、中间凸台与基座的垂直度、加强筋的拔模角度,如果是用于注塑生产,还要考虑各个位置的壁厚差控制在0.3mm以内,防止成型后出现缩痕。如果是作为机加工练习件,这个结构涵盖了拉伸、切除、筋特征、倒角、圆角等常用的建模命令,能够很好地练习基础特征的组合使用,同时也能帮助建模者理解机械结构里安装调节位、加强结构、定位凸台的设计逻辑,避免出现只画外形不考虑实际装配干涉的问题。在实际选型使用时,这类支座可以根据承载需求选择不同的材质,轻载场景下可以选用ABS或者尼龙材质注塑成型,重载场景下可以选用铝合金或者碳钢机加工制作,表面做阳极氧化或者镀锌处理提升防锈能力,适配不同的工业使用环境。
