CATIA教程用S形组合连接结构件

　　做机械结构设计的从业者大多有体会，入门三维建模时，最容易卡在特征组合、空间约束的思路转换上，很多新手能画单一拉伸、旋转特征，一旦遇到多曲面衔接、多安装位集成的零件，就容易出现特征顺序混乱、壁厚不均、安装边界干涉的问题，这个S形组合连接结构件，就是针对这类入门痛点设计的教学练习构件，能帮学习者快速建立空间建模的逻辑思维。

　　从实际应用场景来看，这类异形组合连接件常出现在小型机电设备的内部安装工位，比如低压电控柜内的走线支架、小型电源模块的固定支撑、教学演示设备的构件衔接位置，它不需要承受大吨位载荷，但对安装空间的适配性要求很高——很多设备内部的安装空间不是规则的矩形，会因为避让线路、其他元器件出现弧形、阶梯状的空余位置，这类S形结构刚好能顺着空间轮廓布置，不用额外切割改造标准型材，能大幅压缩内部结构的占用空间。

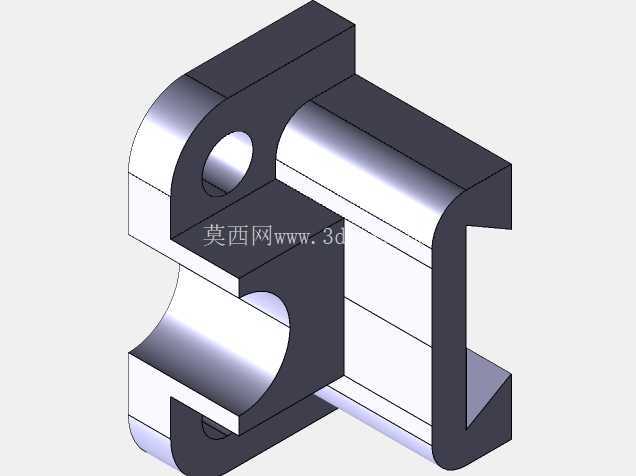

　　这个零件的功能特性设计得很有针对性，上下两个弧形端头分别做了同轴通孔，用来穿装固定螺栓，中间的阶梯状平面可以用来承托小型PCB板、走线槽或者微型传感器，侧面的C形开口槽是快速卡装位，不用完全拆卸螺栓就能把零件卡进预设的安装轨里，日常维护调整位置的时候效率很高。很多新手做这类零件的时候容易犯的错是把通孔位置做偏，或者C形槽的开口尺寸和安装轨的厚度不匹配，建模的时候如果先画整体轮廓再切槽打孔，很容易出现壁厚突变的问题，实际生产的时候会在壁厚差大的位置出现缩痕，受力的时候也容易在应力集中的位置断裂。

　　设计思路上，这个零件没有采用规则的方钢切割成型方案，而是把两个弧形连接臂和中间的承托平台做了一体化设计，减少了后续装配的零件数量，也避免了多零件装配带来的累积误差。建模的时候要先确定两个安装孔的中心距，这个尺寸是整个零件的核心安装边界，中心距偏差超过0.2mm就会出现装不上的问题；然后再确定中间承托面的高度差，这个高度差要匹配所承托元器件的引脚高度，避免元器件和安装面出现虚接。弧形臂的曲率半径不是随便画的，要保证弧形位置的最小壁厚不小于3mm，要是壁厚太薄，注塑或者铣削加工的时候容易出现变形，壁厚太厚又会增加不必要的材料成本。

　　外形尺寸方面，这个零件的整体外轮廓控制在小型安装空间的适配范围内，总长度不超过80mm，总高度不超过100mm，厚度方向控制在20mm，刚好能放进多数小型电控设备的内部安装间隙里。安装边界上要注意，两个通孔的沉头深度要和所选螺栓的头部高度匹配，不能让螺栓头突出零件表面，不然会刮碰到旁边的线路或者元器件；C形开口槽的导入端做了15度的倒角，卡装的时候能自动导正，不用反复对齐位置。很多新手建模的时候容易忽略倒角和圆角的细节，要么所有棱边都做一样大的圆角，要么完全不倒角，实际装配的时候锐边很容易割伤操作人员的手，也会刮破线缆的绝缘层，带来安全隐患。

　　从建模练习的角度来说，做这个零件的时候可以练习多特征的顺序排布，先做主体的拉伸凸台，再做弧形端头的旋转切除，然后切出中间的C形槽，最后打安装孔、做工艺圆角，整个过程能练到拉伸、旋转、切除、打孔、圆角这些最常用的建模命令，也能理解特征顺序对最终模型的影响——要是先打孔再做拉伸，很容易出现孔位被后续特征覆盖的问题，这也是很多初学者刚接触CATIA的时候经常踩的坑。另外这个零件的对称度要求也值得注意，两个弧形臂相对于中间承托面的对称度要控制在0.1mm以内，不然安装的时候会出现歪斜，影响后续元器件的装配精度。

　　实际生产的时候，这个零件如果是小批量做教学演示用，可以采用3D打印的方式加工，壁厚均匀的位置打印变形量很小；如果是批量用在设备上，采用ABS注塑成型的话，要在壁厚不均的位置做适当的工艺减薄，避免出现注塑缺陷。安装的时候要注意，两个固定螺栓的锁紧力矩不能太大，因为零件的弧形臂有一定的弹性变形量，力矩过大会把弧形臂压裂，一般M4的螺栓锁紧力矩控制在1.2N·m左右就足够固定，不会出现松动的问题。
