带方法兰安装座的轴类连接结构件

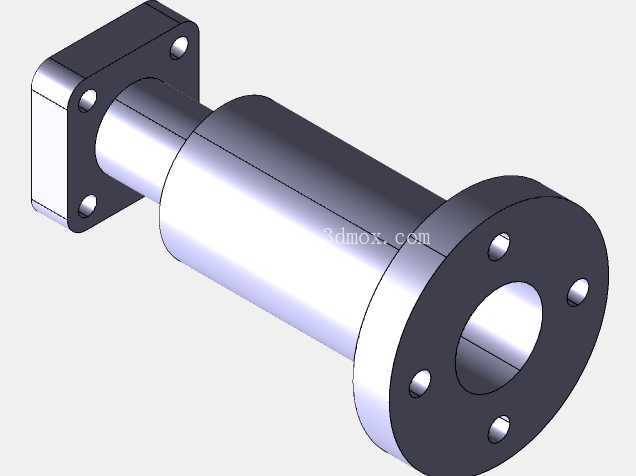

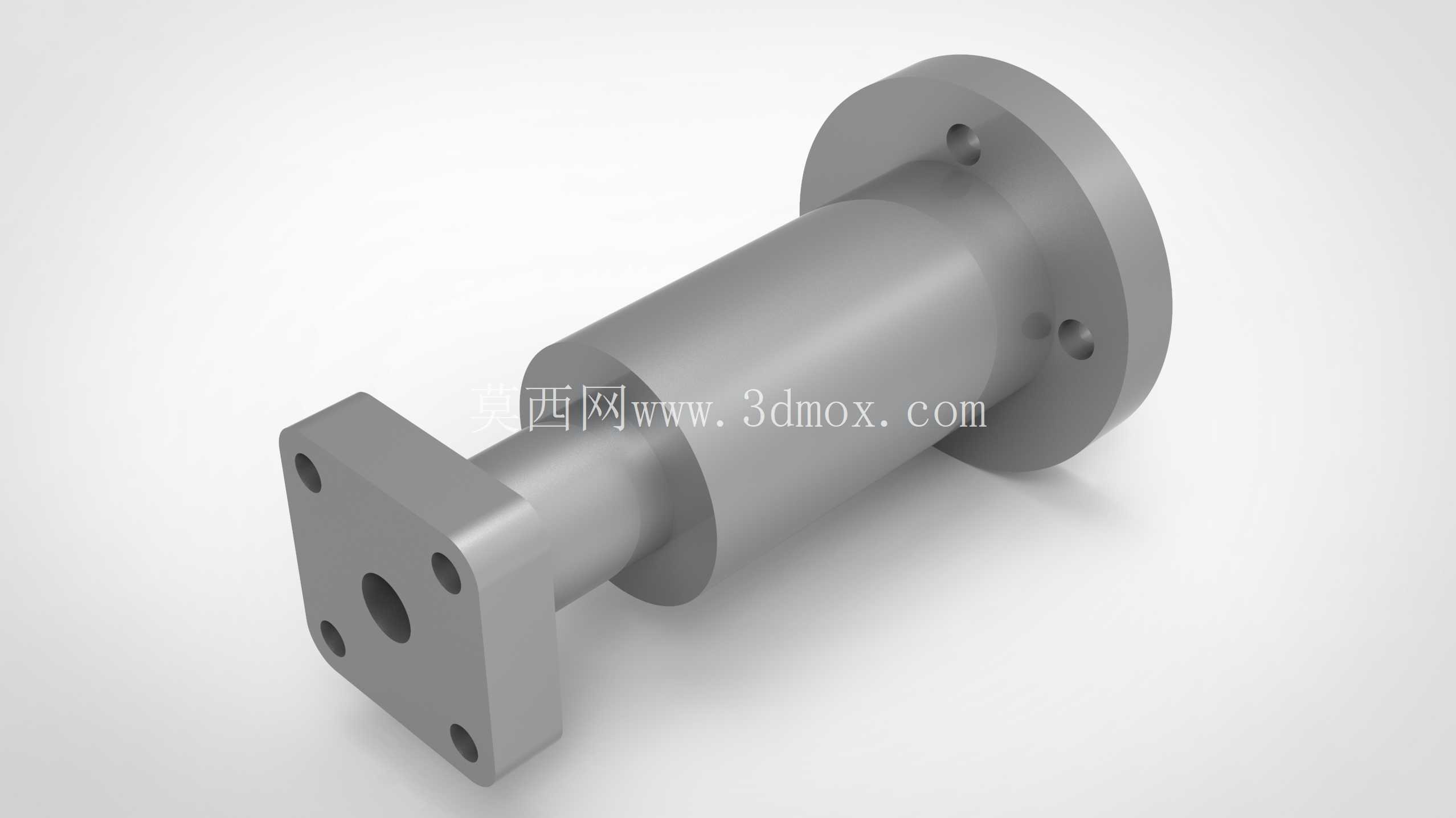

　　这类带方法兰与圆法兰的轴类转接结构，常出现在需要刚性同轴连接、同时对安装定位精度有要求的机电设备内部，比如小型动力传输单元、精密传动模组、流体管路的硬连接工位，承担两端不同接口规格部件的同轴对接、载荷传递以及安装基准定位的作用。从结构细节来看，一端为方形法兰安装面，四个角位预留了沉头安装孔，中心设置贯通的轴孔，这个方形端面的设计初衷，是适配安装面为平面、需要防转定位的安装场景，方形结构相比圆形法兰，在拧紧安装螺栓时不会发生跟转，不需要额外设置防转销，能减少装配工序，同时四个安装孔对称分布，能保证安装后的受力均匀，避免单侧受力导致的轴系偏斜。

　　另一端的圆形法兰盘，同样沿圆周均匀分布多个安装孔，这类圆形法兰的适配场景更广，可对接圆形端盖、管接头、旋转输出端等多种接口，圆周分布的孔位允许安装时根据周边管线布局调整周向安装角度，不会像方法兰那样受安装角度限制。中间的阶梯轴段做了不等径设计，靠近方法兰一侧的轴径略小，靠近圆法兰一侧的轴径更大，这种阶梯结构一方面是为了匹配两端对接部件的内孔尺寸，另一方面轴肩位置可以作为轴向定位的基准面，装配时两端部件顶到轴肩位置即可保证轴向安装尺寸一致，不需要反复调整轴向间隙，能有效控制装配后的累计公差。从安装边界来看，方形法兰的边长尺寸小于圆形法兰的外径，安装时方法兰一侧可以嵌入到设备的安装槽内，圆形法兰一侧则贴合在设备外壁，形成嵌入式的安装定位，这种结构能减少整体结构的外露长度，让设备整体布局更紧凑。贯通的中心孔可根据实际使用场景加工为光孔、键槽孔或者螺纹孔，既可以作为传动轴的连接载体传递扭矩，也可以作为流体、气路的贯通通道，甚至可以穿设线缆实现中空走线，适配多场景的使用需求。

　　在建模过程中，所有安装孔的位置度、轴段的同轴度、法兰端面的垂直度都需要严格控制，因为这类转接件如果存在形位公差超差，装配后会导致对接的轴系出现别劲、运转卡顿，或者密封面出现渗漏的问题，比如用于传动场景时，同轴度超差会导致轴承偏磨，大幅缩短部件使用寿命；用于流体管路连接时，端面垂直度不足会导致密封垫压合不均，出现泄漏问题。设计时轴段的过渡位置都做了圆角处理，避免应力集中，因为这类结构件在承受交变载荷或者冲击载荷时，直角过渡位置很容易出现应力开裂，圆角过渡能分散应力，提升结构的整体强度。安装孔的沉头深度也做了对应设计，保证螺栓拧紧后头部不会高出法兰端面，避免影响对接部件的贴合精度。

　　这类结构件没有复杂的曲面特征，所有特征都以回转体、拉伸切除为主，加工工艺性好，可采用圆钢直接车削加工轴段与圆法兰，方法兰部分可采用铣削加工成型，安装孔可通过钻床或者加工中心一次装夹完成加工，能有效控制加工成本，适合批量生产。在实际选型使用时，需要根据实际传递的载荷大小、对接部件的接口尺寸调整各段轴径、法兰厚度以及安装孔的规格，比如传递扭矩较大的场景可适当加大中间轴段的直径，增加法兰厚度，避免受力后出现变形；如果是用于轻载的传感元件安装场景，可适当减小壁厚，降低整体重量。
