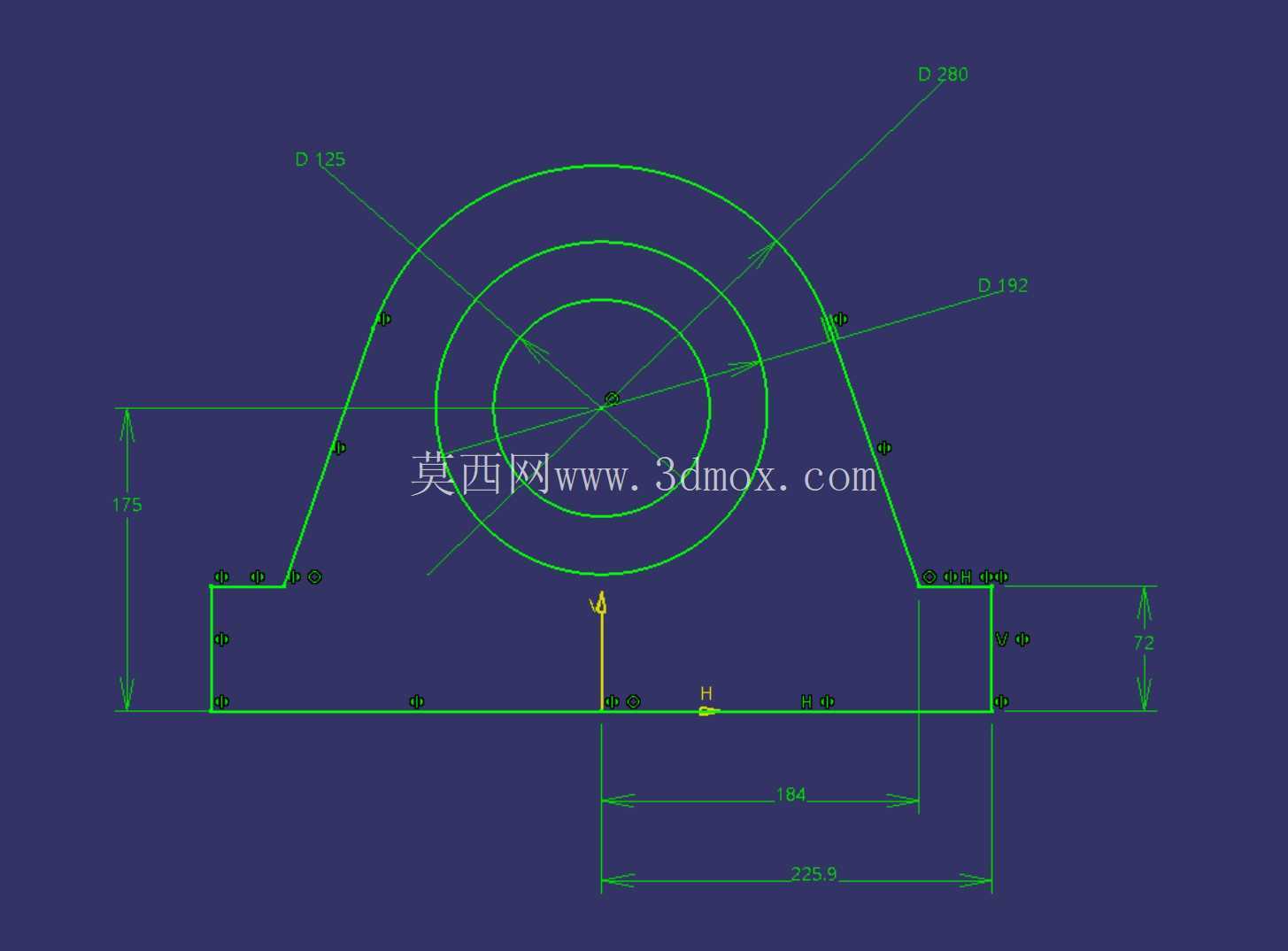

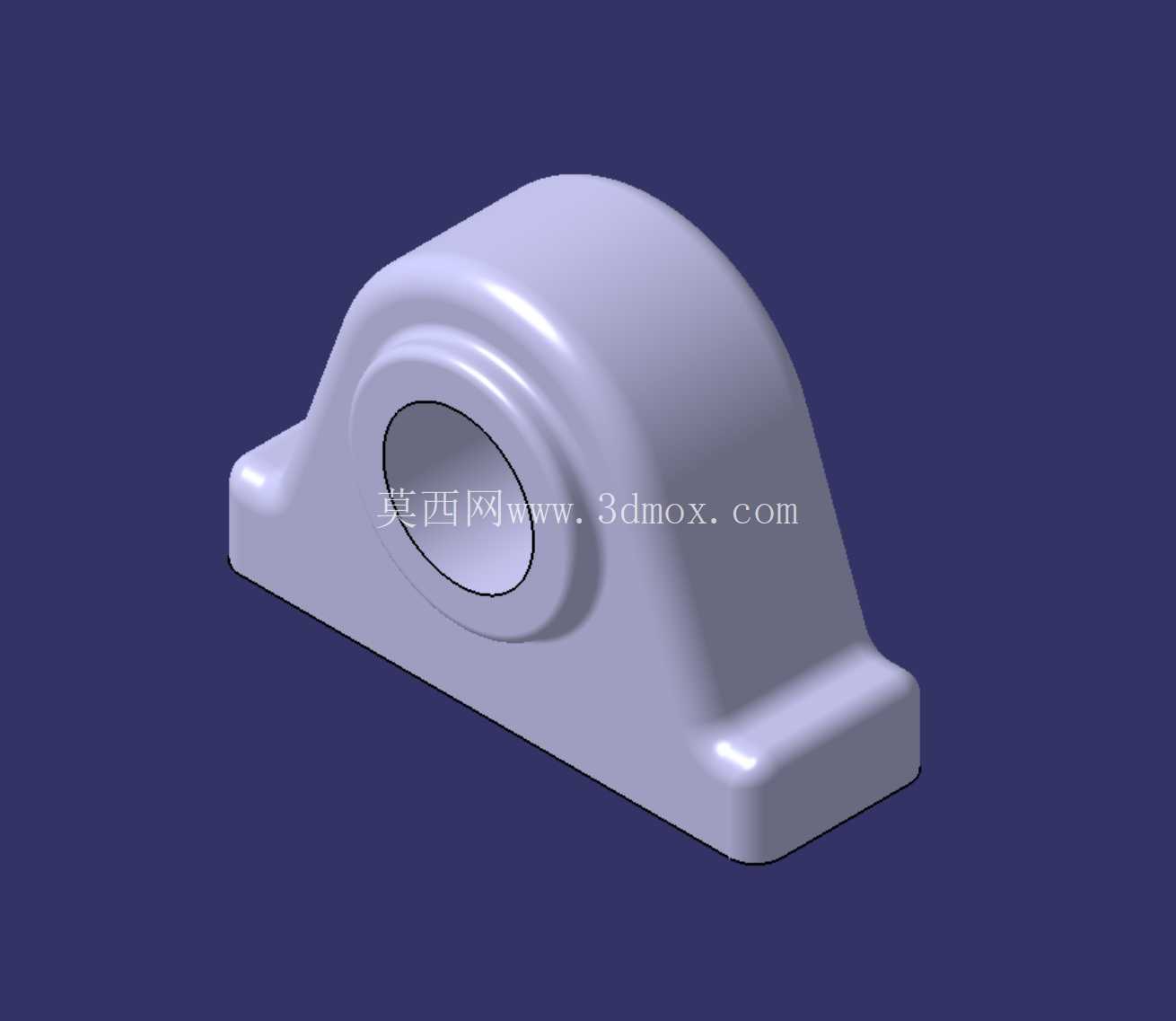

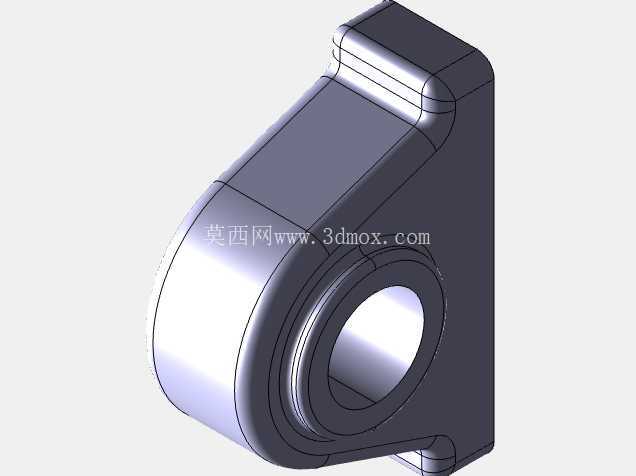

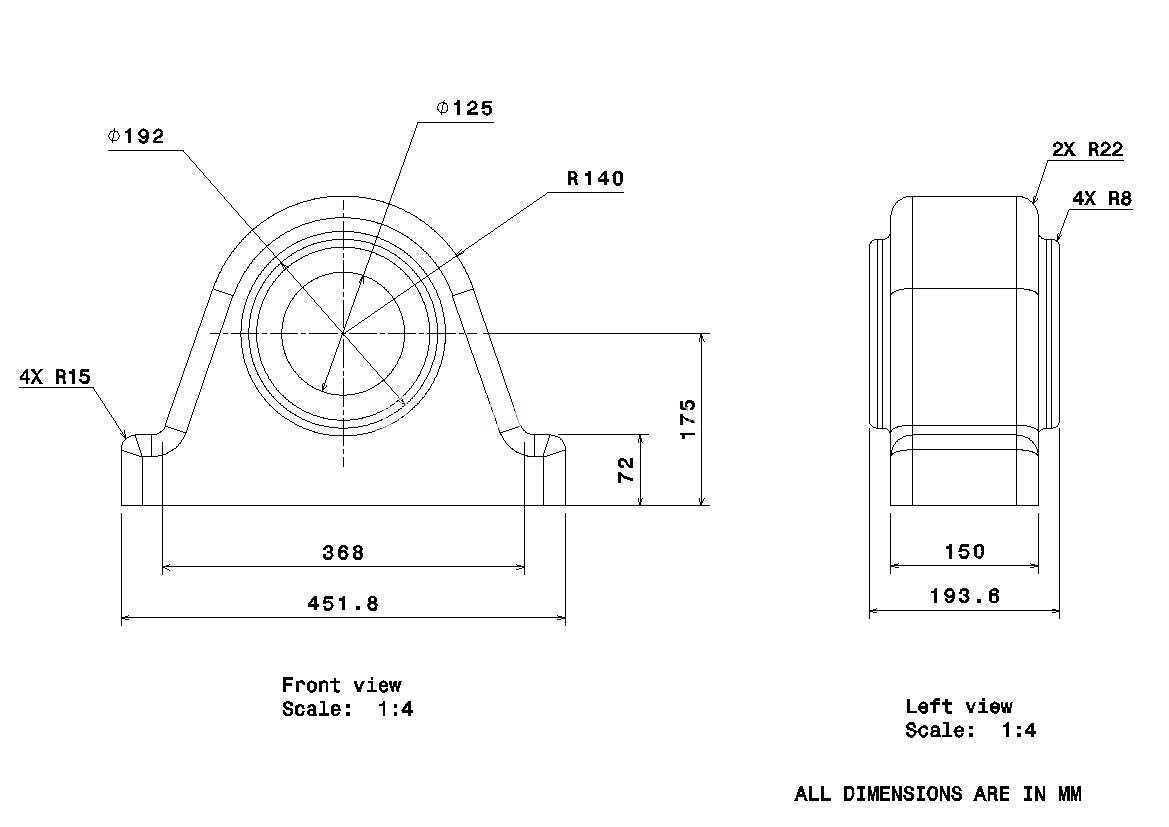

CATIA练习用带座轴承支撑壳体结构

　　在常规中小型输送设备、轻工自动化生产线的动力传递单元中，这类带安装底座的轴承支撑壳体是极为常见的支撑类零件，主要作用是为深沟球轴承、圆锥滚子轴承等标准回转支承件提供稳定的安装定位基准，同时将轴系运转过程中产生的径向、轴向载荷均匀传递到设备的安装机架上，避免轴系因载荷偏载出现挠曲变形、轴承过早疲劳失效的问题。很多刚接触三维结构设计的从业者，在练习复杂特征建模时，往往会忽略这类零件实际工况下的设计约束，单纯追求外形的相似度，最后建出来的模型在实际装配干涉检查、安装边界校核时频繁出问题，这也是很多入门练习案例需要重点规避的误区。

　　从结构功能来看，这个零件的核心功能区分为三个部分：中部的轴承安装通孔、两侧的安装固定底座、连接安装座与轴承孔的过渡支撑筋结构。中部的轴承安装孔需要严格匹配对应型号轴承的外径公差，孔的内壁粗糙度、圆柱度要求直接决定轴承装配后的同轴度精度，孔的端面需要加工出定位止口，用来配合轴承端盖实现轴承外圈的轴向固定，防止轴系正反转切换时轴承出现轴向窜动。两侧的安装底座是整个零件与设备机架连接的承载部位，底座上需要预留对应规格的螺栓过孔，过孔的位置度公差需要控制在合理范围内，避免现场安装时出现螺栓无法穿入、底座与机架贴合面存在间隙的问题；底座的底面需要保证足够的平面度，安装时不能出现翘曲，否则拧紧螺栓后会导致轴承孔变形，直接影响轴系的回转精度。

　　设计这类支撑壳体的时候，首先要确定核心的设计输入参数：需要适配的轴承型号、对应轴系的最大工作载荷、设备机架上预留的安装空间尺寸。先从轴承安装孔的尺寸开始倒推整个零件的结构：轴承孔的内径直接取所选轴承的外径公称尺寸，孔的轴向长度要满足轴承外圈的安装宽度要求，同时预留出端盖密封件的安装空间；孔壁的厚度需要根据轴系的最大径向载荷计算，常规工况下壁厚取轴承外径的1/8到1/6即可，如果是冲击载荷较大的工况，需要适当增加壁厚，同时在孔的外壁与底座连接的位置设置过渡圆角，避免应力集中导致零件受载开裂。

　　两侧安装底座的尺寸设计，首先要匹配机架上的安装孔位间距，底座的宽度要大于支撑筋的宽度，保证螺栓拧紧时有足够的支撑面，螺栓过孔的直径要比所选螺栓的公称直径大1到2毫米，补偿安装时的位置误差；底座的厚度需要根据螺栓的预紧力计算，避免拧紧螺栓时底座出现变形，通常底座厚度不小于螺栓公称直径的0.8倍。连接轴承孔与底座的过渡支撑部分，不需要做多余的冗余结构，在保证强度的前提下可以适当做减重处理，但是要注意支撑筋的走向要顺着载荷传递的方向，让轴承承受的载荷可以顺着支撑筋直接传递到底座的螺栓安装位置，减少载荷传递路径上的应力突变。

　　从安装边界来看，这类零件的安装需要预留足够的操作空间：底座上方要预留螺栓拧紧的扳手空间，轴承孔的轴向两侧要预留轴承装配、端盖安装的操作空间，不能和周边的传动轮、联轴器等零件产生干涉。零件的外形轮廓要尽量避免尖锐的棱角，所有非加工面的棱边都要做倒钝处理，一方面是避免加工、装配过程中划伤操作人员，另一方面也可以减少热处理过程中的应力集中。很多新手建模的时候容易忽略安装边界的校核，比如把螺栓过孔的位置设计得太靠近支撑筋，导致现场安装时扳手无法伸入，或者轴承孔的端面和周边零件的间隙预留不足，装配后出现运动干涉，这些都是实际工程中需要重点注意的细节。

　　另外，这类支撑壳体的材料通常选用灰铸铁或者铸钢，小批量生产的时候也可以选用焊接结构件，不同材料对应的壁厚设计、圆角取值都有差异：灰铸铁件的最小壁厚要满足铸造工艺要求，避免出现浇不足、冷隔等铸造缺陷，过渡圆角的半径要取相邻壁厚的1/3到1/2，减少铸造应力；焊接结构件则需要注意焊缝的布置，尽量把焊缝设置在应力较小的位置，避免焊缝承受主要的工作载荷。建模的时候需要把这些工艺约束考虑进去，不能只画理想的几何外形，要让模型符合实际的加工工艺要求，这样建出来的模型才能真正用于后续的工程出图、生产加工环节，而不是仅仅作为一个外观展示的练习作品。
