剖分式立式带座轴承支撑结构

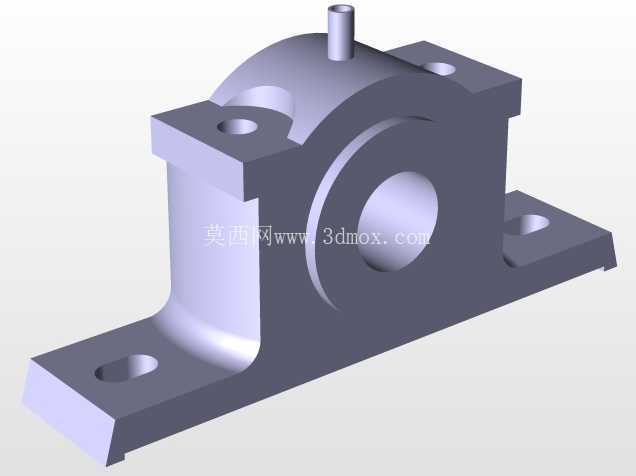

　　在常规带式输送机、小型物料输送线、低速传动辊组的支撑环节中，这类立式剖分式轴承支撑结构是应用频次极高的零部件，它的核心作用是为旋转轴提供稳定的径向支撑，同时承受传动过程中产生的径向载荷与少量轴向窜动带来的附加载荷，避免转轴运行中出现挠曲变形、跳动超差的问题。从结构设计逻辑来看，整体采用一体式铸造基座搭配剖分式上盖的构型，底部的安装底板设置了两个长圆形安装孔，这种孔型设计并非随意选择，长圆孔的长度方向沿安装基准的横向延伸，能够在现场安装时补偿底座加工、机架焊接带来的位置度误差，不需要对安装孔进行二次扩孔修正，大幅降低现场装配的调整难度。

　　基座的主体支撑段做了渐变式的圆弧过渡，没有采用直角转折的结构，这是因为直角结构在铸造冷却过程中极易产生应力集中，后续承受交变载荷时容易在转角处萌生裂纹，圆弧过渡能够让铸造应力均匀释放，同时让载荷传递路径更顺滑，从轴承受力点到底部安装面的力流不会出现突变，提升整体结构的抗疲劳性能。上部的轴承容纳腔采用半圆构型，和上盖的半圆腔配合形成完整的轴承安装空间，上盖顶部设置的小直径注油孔，能够在不拆解上盖的情况下，定期向腔体内的轴承补充润滑脂，适配长期连续运行的工况，减少设备维护的拆解工作量。上盖和基座的配合面设置了定位止口，装配时能够快速实现同轴度对中，避免上下盖错位导致轴承外圈被卡滞，出现运行发热、过早磨损的问题。

　　从安装边界来看，底部安装面的平面度要求控制在0.1mm以内，安装时需要和机架的支撑面完全贴合，若存在局部间隙，不能用铜皮等软质垫片进行多点垫塞，需要对机架支撑面进行铣削修正，避免底座紧固后出现变形，导致轴承内孔的同轴度超差，引发转轴运行时的振动噪音。两侧安装孔的中心距是安装时的核心定位尺寸，需要和机架上的预装孔位严格匹配，长圆孔的调节余量一般控制在±3mm范围内，足够覆盖常规焊接机架的加工误差。轴承腔的内径尺寸和所选轴承的外圈采用过渡配合，既不能过松导致轴承外圈跑圈，也不能过紧导致装配时压装困难，甚至挤裂轴承外圈。在实际选型应用中，这类支撑结构适配的转轴转速一般不超过300r/min，多用于低速重载的输送类设备，不适合高速传动的主轴支撑场景，因为剖分式结构的整体刚性相比一体式轴承座略低，高速运行时容易出现微幅振动，影响传动精度。设计建模过程中，需要重点关注轴承腔的同轴度公差、安装底板的平面度公差、上下盖结合面的平行度公差，这些形位公差直接决定了后续零件加工完成后的装配适配性，若公差设置过松，会出现装配后轴承卡滞、转轴转动阻力大的问题；若公差设置过严，则会大幅提升加工成本，不符合常规工业零部件的经济性要求。

　　另外，基座两侧的减重凹槽并非单纯为了减少材料用量，凹槽的位置设置在受力较小的非承载区，在不降低整体结构刚性的前提下，能够减少铸造时的材料消耗，同时降低零件整体重量，方便现场安装搬运。注油孔的位置设置在上盖的顶部中心，能够让注入的润滑脂依靠重力自然流淌到轴承的滚动体位置，保证润滑脂能够均匀覆盖所有摩擦面，避免出现局部干磨的问题。在装配流程上，需要先将轴承加热后套装在转轴上，待冷却固定后，再将转轴连带轴承放入基座的下半轴承腔，扣合上盖后按对角顺序逐步拧紧连接螺栓，不能单侧一次性拧紧，避免上盖受力不均出现偏斜，导致轴承间隙不均匀，运行时出现局部磨损过快的问题。
