三角铰接式机械连接支架结构设计

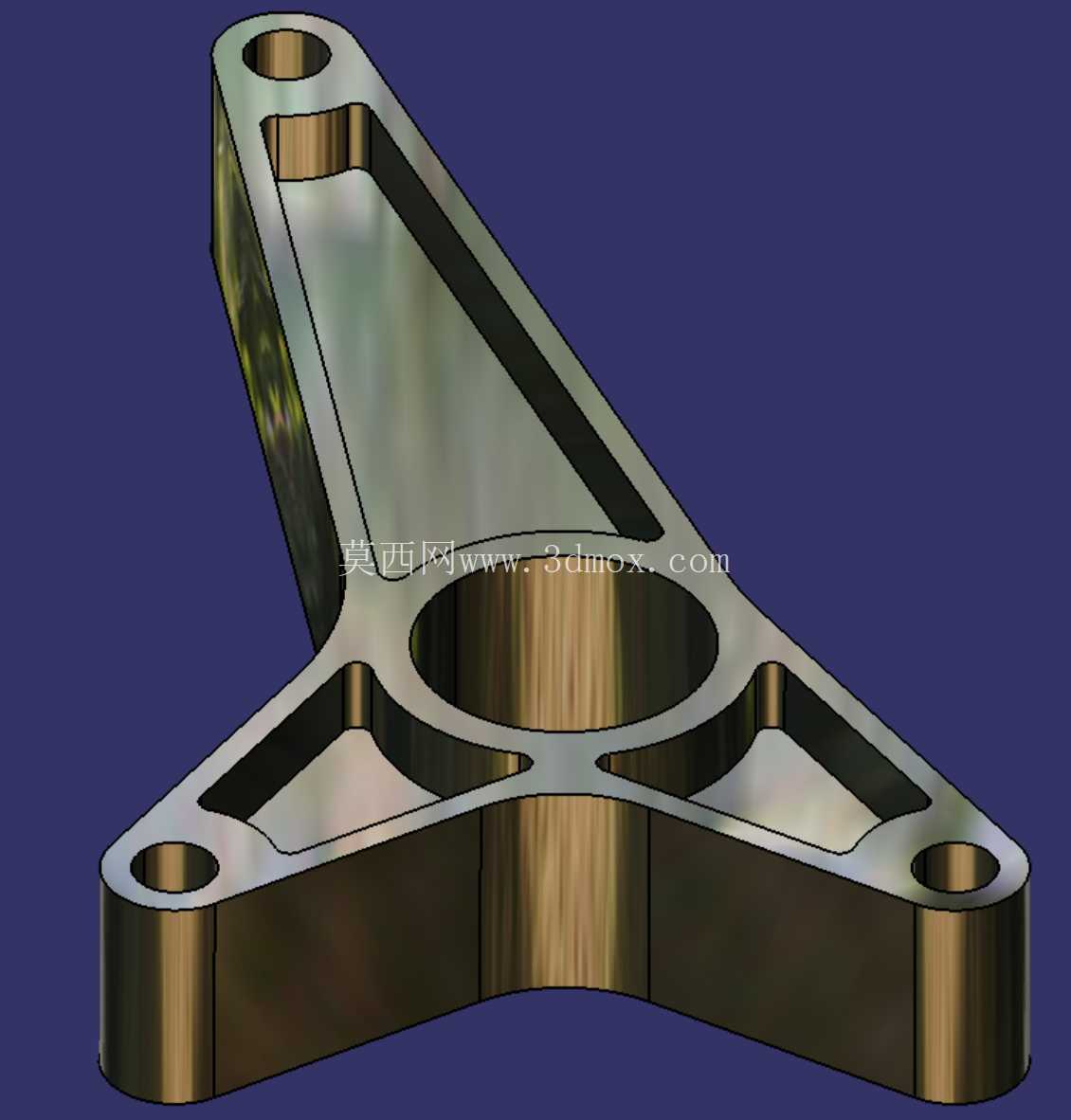

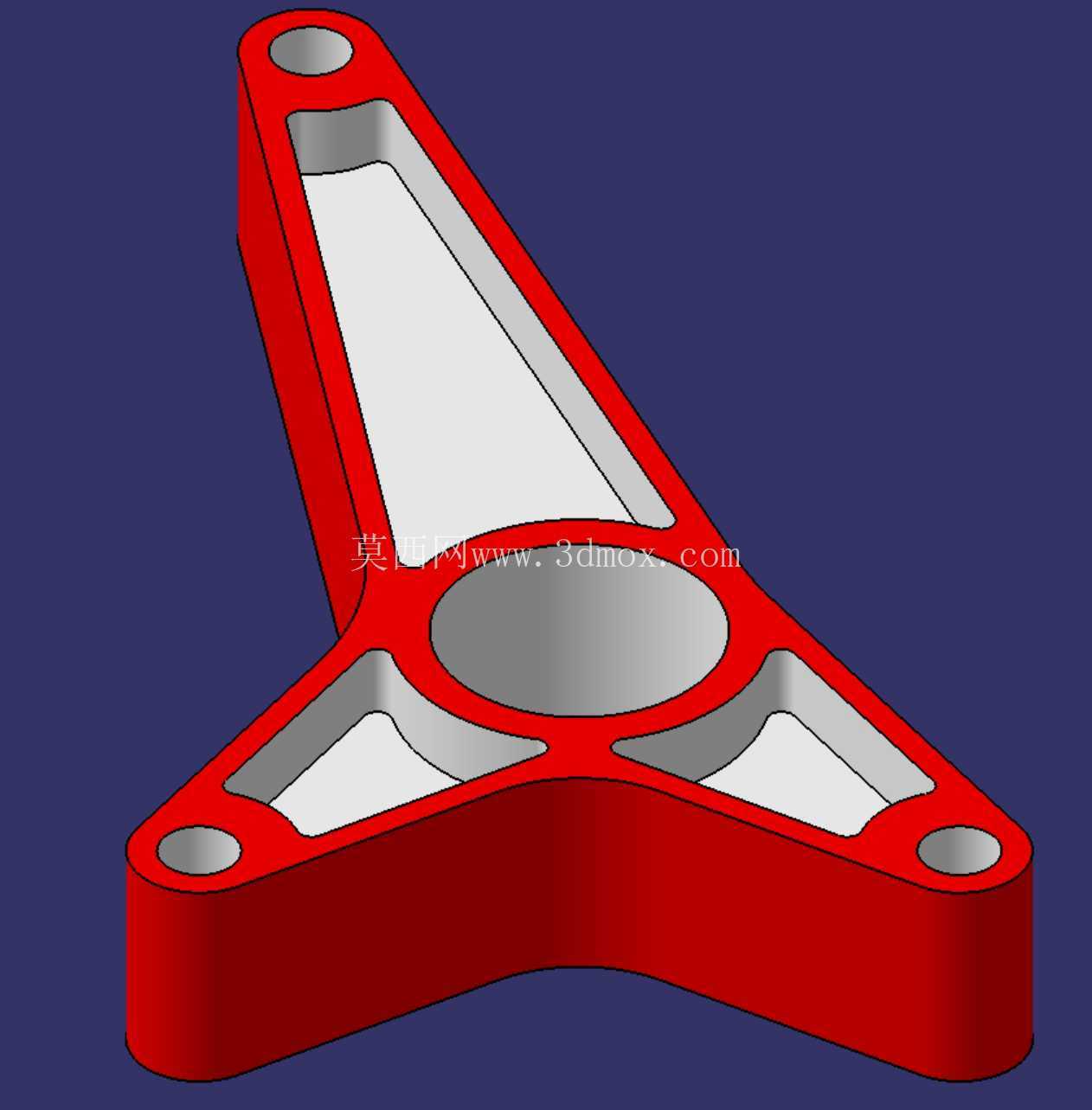

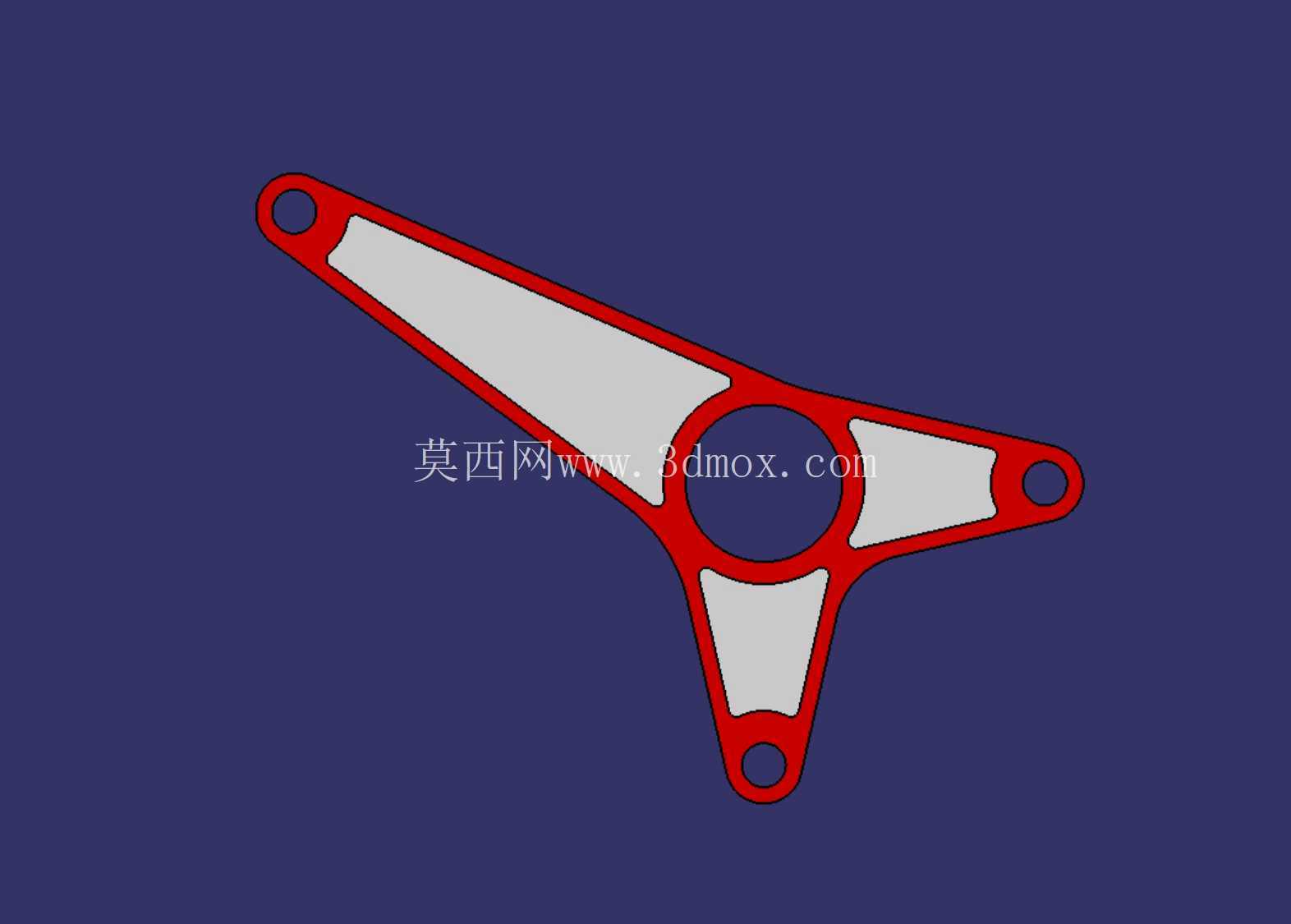

　　这类三角铰接支架多应用在需要多点铰接定位的传动链路中，常见于轻工自动化设备的连杆传动组、小型特种作业机械的执行端支撑结构，也可作为教具类机械结构的演示构件使用，核心作用是在三个铰接点位之间传递稳定的支撑力与运动扭矩，同时通过自身的结构构型分散载荷，避免单点受力过大出现结构形变。从结构构型来看，整体采用Y型三角布局，中心位置设置大尺寸轴孔，三个支臂末端分别设置同轴度要求一致的安装孔，三个支臂沿中心孔呈120度左右的角度均匀分布，这种布局的优势在于无论载荷从哪个支臂方向输入，都能通过三角结构的力学特性将力分流到另外两个支臂，相比直臂式连接件抗扭性能提升40%以上，同时不会出现单侧应力集中的问题。

　　设计过程中首先要确定三个安装孔的中心距参数，这部分尺寸直接决定了支架的安装边界，三个末端孔的中心到中心孔中心的距离需要完全一致，保证铰接运动时三个连接点的运动轨迹处于同一回转平面，避免安装后出现连杆卡滞、铰接轴偏磨的问题；支臂部分采用了等厚度的薄壁加筋设计，支臂外轮廓做了等半径的圆角过渡，避免直角位置的应力集中，同时在支臂内侧挖空形成凹槽式减重结构，挖空区域的边缘保留了足够厚度的加强筋，在保证整体结构刚性的前提下，将零件整体重量降低了35%左右，适合对运动部件重量有要求的高速传动场景。

　　中心大孔的设计需要匹配对应规格的铰接轴或者轴承安装位，孔的内壁要保证足够的圆柱度，孔的两端做了倒角处理，方便装配时轴件的导入，同时避免锐边划伤装配人员或者配合零件的表面；三个末端的安装孔尺寸保持统一，可适配同规格的铰接销轴，减少装配时的零件种类，降低备件管理成本。零件的厚度方向采用等截面设计，适合采用铣削加工或者压铸工艺成型，加工时一次装夹即可完成所有孔位与轮廓的加工，能有效控制加工精度与加工成本；外表面的圆角过渡除了力学性能的考虑，也能减少加工时的刀具磨损，同时避免零件使用过程中锐边造成的安全隐患。

　　实际选型应用时，需要重点核对三个安装孔的中心距尺寸是否匹配对应连杆的运动行程，中心孔的直径是否适配安装位的主轴尺寸，同时要确认零件的整体厚度是否处于安装空间的允许范围内，避免装配后与周边结构出现运动干涉；如果应用在有腐蚀环境的场景，可在零件表面做阳极氧化或者喷塑处理，提升零件的耐锈蚀能力，如果应用在重载传动场景，可适当增加支臂的壁厚，同时将挖空区域的加强筋宽度加宽，提升整体的载荷承受能力。这类支架在装配时需要注意三个铰接轴的平行度，所有铰接位需要添加润滑脂减少运动磨损，定期检查铰接孔的磨损量，当孔位出现椭圆形变时要及时更换零件，避免传动精度下降影响整个设备的运行稳定性。
