CATIA练习用垫镜组合支撑零件结构

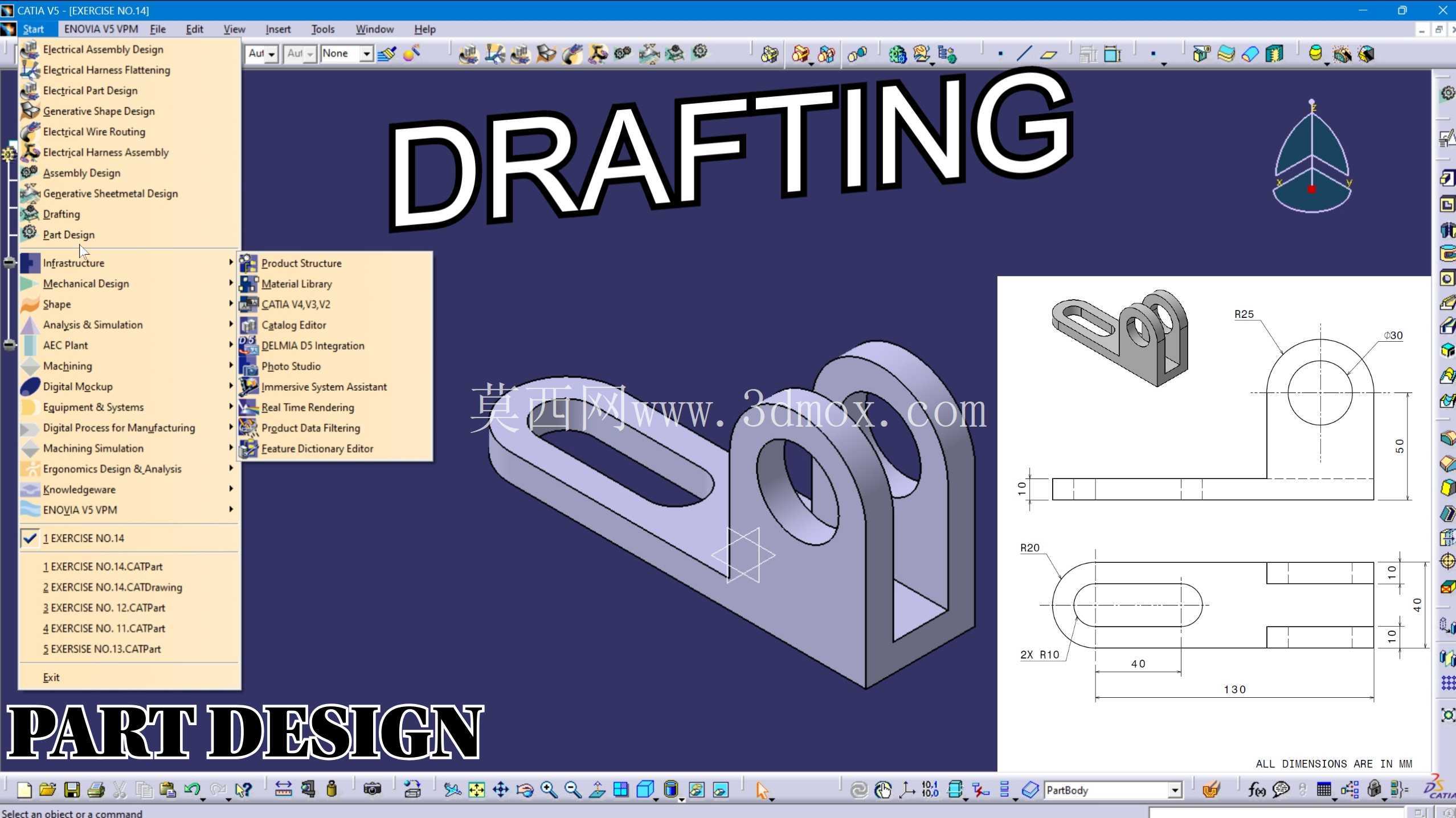

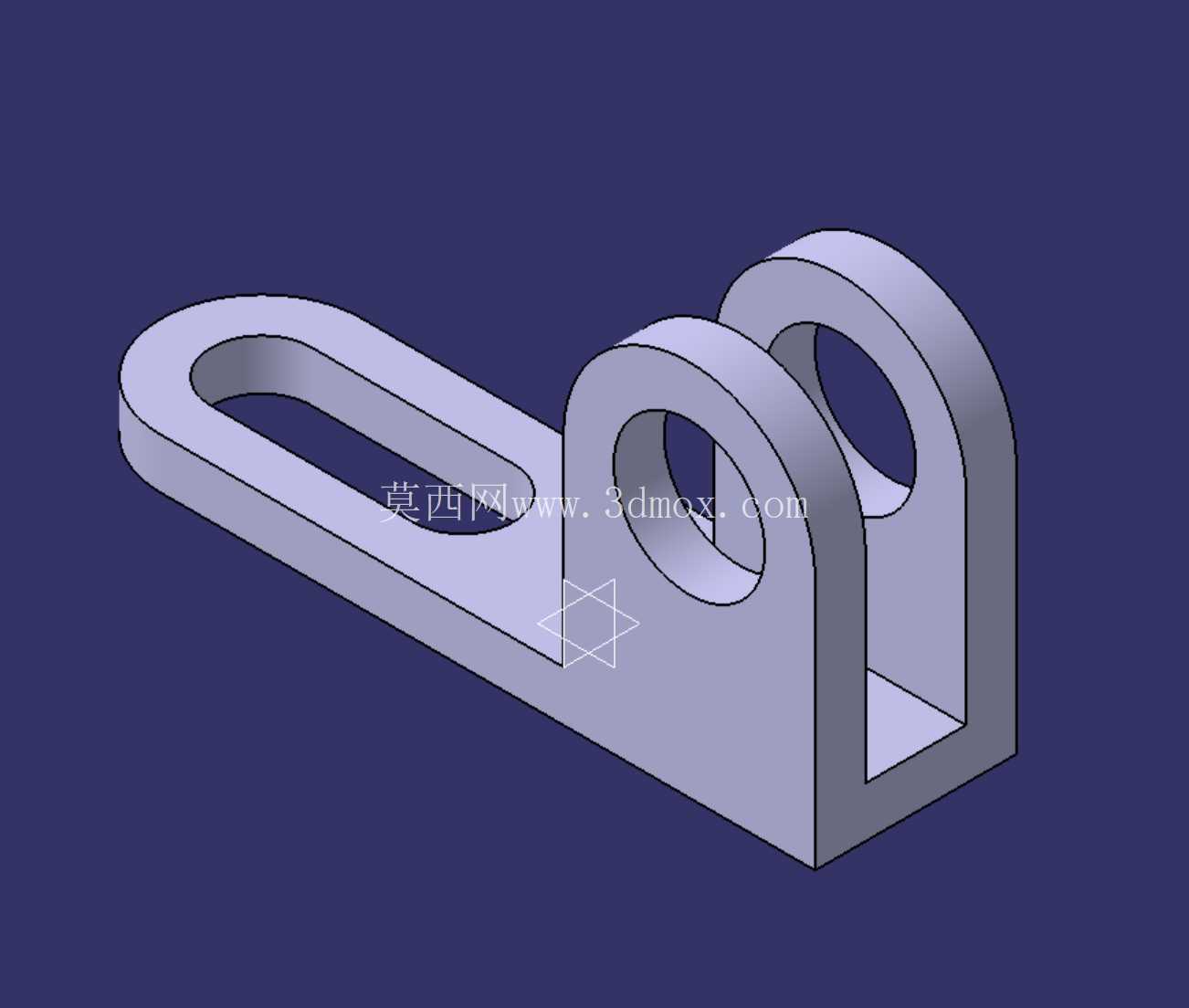

　　在日常的机械结构设计练习与小型工装搭建场景里，这类带双立板支撑的长条形垫座零件，是非常典型的基础结构练习载体，同时也能直接适配小载荷的轴类、杆类部件的安装定位需求。从实际使用场景来看，这类零件常被用在小型实验台架、教学演示工装、轻型自动化设备的侧边支撑位，用来承托直径不大的光轴、导杆，同时自身的长槽结构可以实现安装位置的横向调节，不需要额外加工多组安装孔就能适配不同的安装距需求，在小批量试制、教学实训场景里能大幅减少二次加工的工作量。

　　从功能特性上拆解，零件主体分为两个功能区段：一侧是带长圆形通槽的平板安装段，这个区段的底面为全平面加工，保证和安装基面的贴合度，长槽的宽度适配常用的M6、M8内六角圆柱头螺钉，槽的长度方向预留了至少3倍螺钉直径的调节行程，安装时可以顺着槽的方向调整整个零件的固定位置，抵消部分安装基面的孔位加工误差，降低装配时的配作难度。另一侧是两个平行布置的立板支撑段，两个立板上同轴加工了等直径的圆孔，孔的轴线和平板安装段的底面保持平行，同时和长槽的长度方向垂直，两个立板之间预留了足够的间隙，可以容纳轴套、隔套或者小尺寸的铰接部件，立板的外侧做了等半径的圆角过渡，既减少了应力集中的风险，也避免锐边划伤装配人员。立板和平板的衔接位置做了加厚处理，整个零件的壁厚保持均匀，不管是采用机加工还是3D打印、注塑成型的方式制作，都不会出现壁厚突变导致的变形问题。

　　从设计思路上来说，这类零件的建模逻辑非常适合初学者掌握基础的特征命令：首先绘制平板段的轮廓草图，拉伸得到基础基体，之后在平板上切除长圆形的安装槽，再在基体的一端绘制两个立板的截面轮廓，拉伸得到立板结构，之后在两个立板上同轴切除支撑孔，最后对所有锐边做倒圆角处理，过程中可以练习镜像、凸台拉伸、切除拉伸、圆角这些最常用的建模命令，同时也能理解同轴度、平面度这些形位公差在实际零件上的体现——两个立板的支撑孔如果同轴度偏差过大，穿入的轴就会出现卡滞，平板底面如果平面度不足，安装时就会出现翘曲，影响支撑的稳定性。

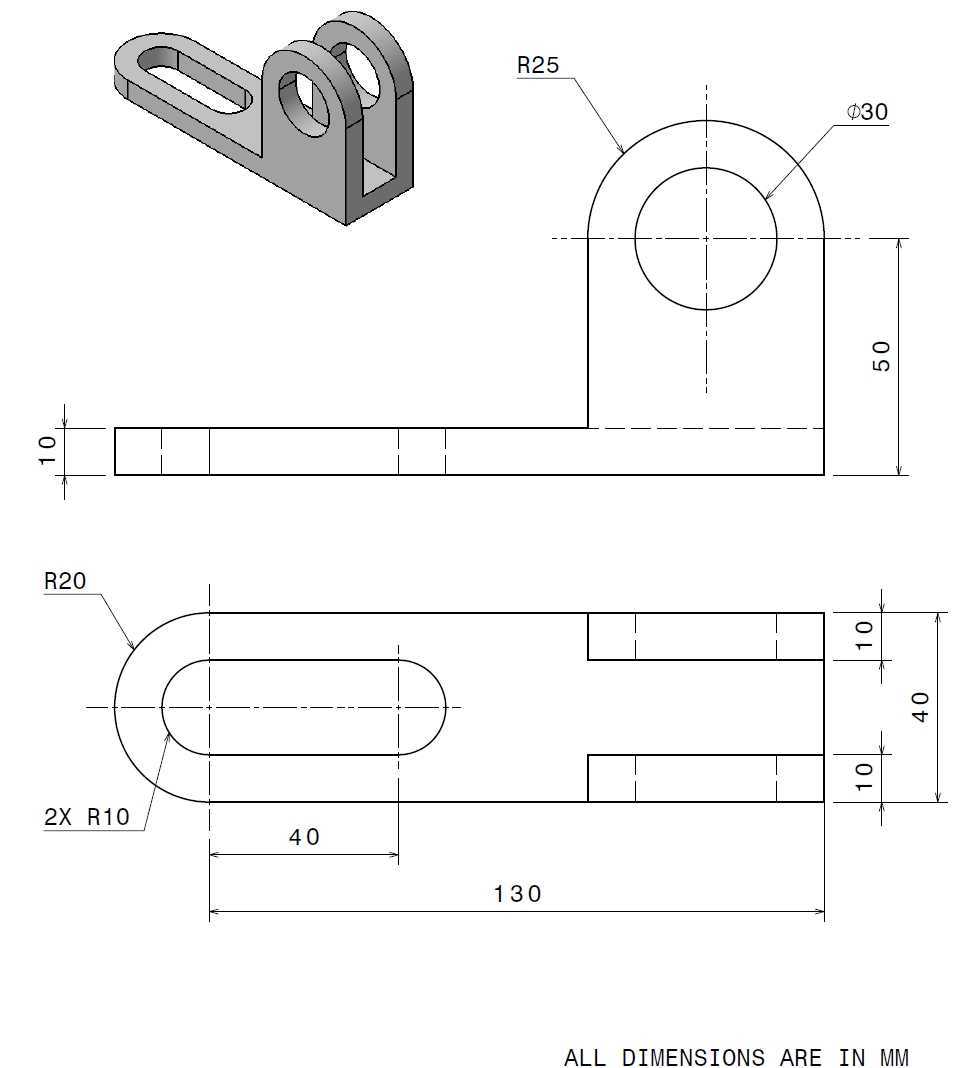

　　关于安装边界的尺寸控制，这类练习件的整体长度一般控制在120mm到150mm之间，平板段的宽度在30mm左右，厚度在8mm到10mm，保证足够的支撑刚度不会在受力时出现弯折；立板的高度根据支撑孔的直径调整，一般孔的直径在20mm左右时，立板总高度控制在40mm上下，两个立板的间距在15mm到20mm，既保证足够的支撑宽度，也不会因为间距过大导致轴受力时出现挠度变形。安装时需要注意，平板段的固定螺钉需要加装平垫，增大接触面积避免长槽的边缘被螺钉压溃，支撑孔内如果是频繁转动的铰接轴，建议加装铜套或者自润滑轴套，减少立板孔的磨损，延长零件的使用寿命。在实际建模练习过程中，还可以尝试对零件做参数化调整，比如修改长槽的长度、支撑孔的直径、立板的间距，快速生成不同规格的同系列零件，理解参数化设计在系列化零件开发中的效率优势，同时也能通过调整壁厚、圆角半径，观察不同结构下零件的应力分布变化，积累基础的结构设计经验。
