法兰基座式正交管路连接零件结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:870837
  • 法兰基座式正交管路连接零件结构设计
  • 法兰基座式正交管路连接零件结构设计
  • 法兰基座式正交管路连接零件结构设计
  • 法兰基座式正交管路连接零件结构设计

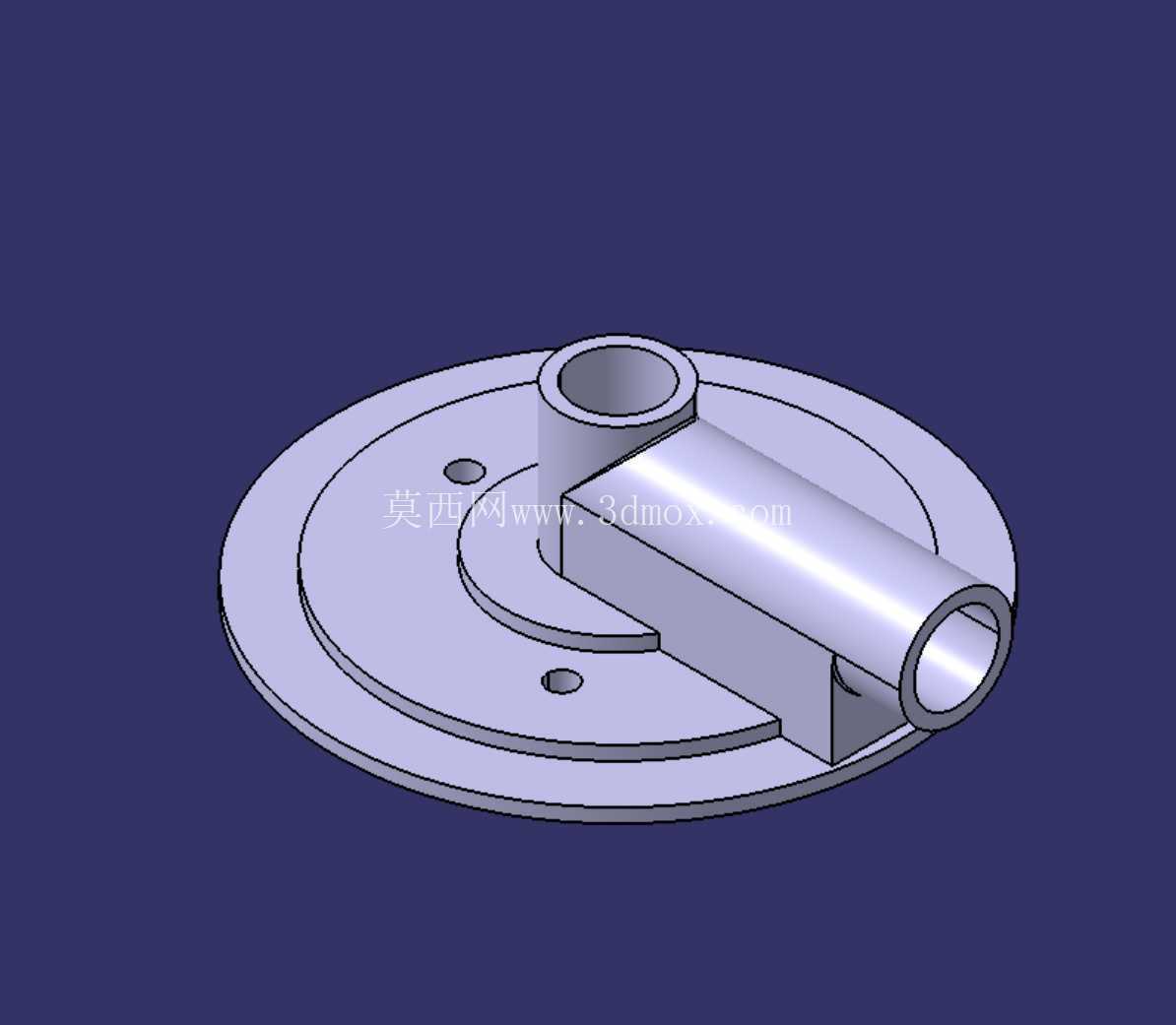

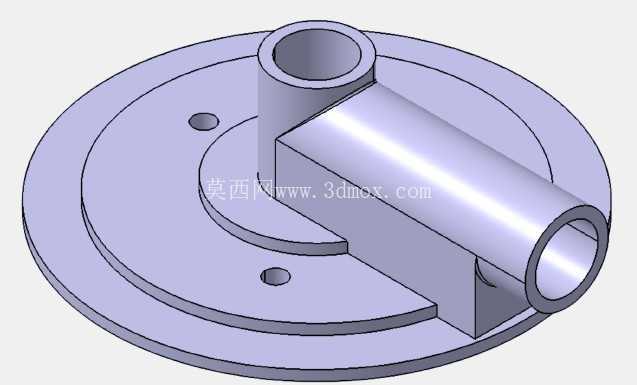

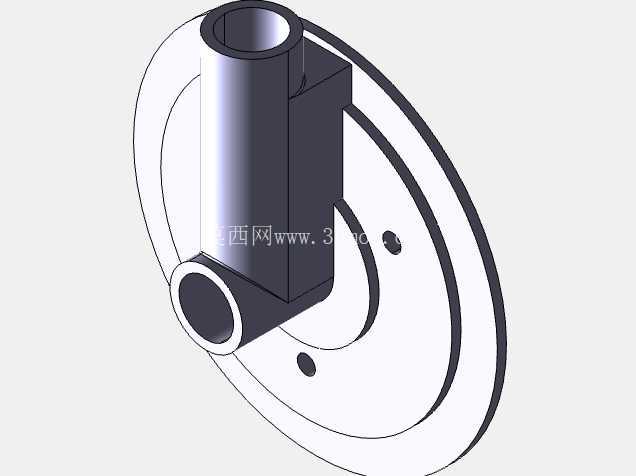

  这款带法兰基座的正交管路连接零件,在流体输送、小型气动回路、低压润滑系统里是很常见的适配构件,很多时候用来解决不同走向管路在安装面的转接固定需求,不用额外做复杂的管路弯折,也能减少接头堆叠带来的泄漏风险。从实际使用场景来看,这类零件常装在设备的安装面板或者机架立板上,法兰盘的大接触面能分散压紧力,避免薄壁安装面被接头压变形,同时三个均匀分布的安装孔可以配合螺栓实现快速定位,安装时不需要额外做定位工装,只要对准孔位锁紧就能保证两个正交管路的走向精度。

  设计的时候首先要考虑安装边界,法兰盘的外径要比安装区域的预留尺寸小3-5mm,给安装扳手留出操作空间,法兰盘的厚度要根据管路通径匹配,通径在8-12mm区间的话,法兰厚度取6-8mm就能满足1MPa以内的低压工况强度要求,不会在管路受侧向力的时候出现法兰翘曲。两个正交的管筒部分,一个是垂直于法兰盘面的竖直接口,一个是平行于法兰盘面的水平接口,两个管筒的内孔要做完全贯通的正交相贯处理,相贯线处不能有残留的凸台或者毛刺,不然会增大流体阻力,甚至在输送润滑脂这类粘性介质的时候造成淤积堵塞。

  结构设计上,竖直管筒的根部做了三角加强筋和法兰盘面连接,这个细节很关键,因为竖直管如果是悬空状态,外接软管的时候很容易受拉扯力导致根部断裂,加强筋的厚度取管筒壁厚的0.8倍就行,太厚的话会在注塑或者铸造的时候产生缩痕,太薄的话起不到加强作用。水平管筒的末端做了轻微的倒角,方便外接管路的时候快速插接,不会刮坏密封圈。法兰盘上的安装孔是沉孔设计,锁紧螺栓之后螺栓头不会突出法兰盘面,保证安装面贴合平整,不会出现安装间隙导致的零件晃动。

  从建模逻辑来说,做这个零件的时候第一步先绘制法兰盘的草图,把外圆、安装孔的位置尺寸定准,安装孔的中心圆直径要比法兰外径小20mm左右,保证螺栓锁紧的时候法兰边缘不会因为应力集中开裂。之后拉伸法兰基体,再分别绘制两个正交方向的管筒草图,拉伸凸台之后做布尔合并,这里要注意两个管筒的内孔拉伸要选择完全贯穿,避免出现内孔不通的问题。之后添加根部的加强筋,再对所有的锐边做R0.5-R1mm的圆角处理,不仅是为了去除毛刺避免割手,也能减少应力集中,提升零件的抗疲劳性能。

  实际选型的时候要注意,这个零件的两个管筒通径如果是等径设计,适合用在两路正交等流量的管路转接,如果是异径的话就要根据流量需求调整两个管筒的内径,不过从结构强度角度,异径设计的时候小管筒的壁厚要适当加厚,避免和大管筒相贯的位置壁厚过薄。安装的时候法兰盘和安装面之间可以加一层薄橡胶垫片,既能补偿安装面的平面度误差,也能起到密封作用,防止管路内的介质从安装孔位置渗漏。另外要注意水平管筒的朝向,安装前要确认管路走向,避免锁紧螺栓之后管筒朝向不对,需要重新拆装浪费工时。这类零件如果是用在气动回路里,材质一般选POM或者铝合金,重量轻而且耐腐蚀,如果是用在低压油路里,可以选碳钢做表面发黑处理,强度更高,能承受一定的管路振动。
