电源变压器铁芯安装固定结构件

项目分类:变压器 发布时间:2024-12-26 ID:870868
  • 电源变压器铁芯安装固定结构件

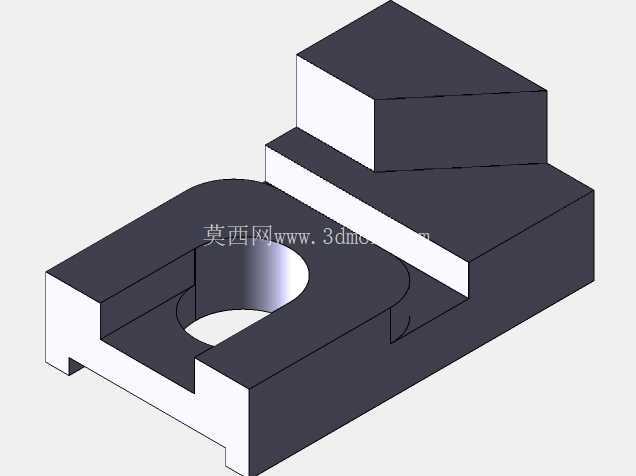

  前端的U型开口并非随意开设,开口尺寸刚好匹配铁芯中心柱的截面尺寸,安装时铁芯的下轭可以直接卡入开口内,开口两侧的凸边刚好托住铁芯下叠片的两侧边缘,不需要额外的焊接工序就能限制铁芯的横向窜动,同时开口预留的空间可以让铁芯中心柱的绕组引线顺利穿出,方便后续接线作业。中部的两级阶梯式限位结构,是针对EI型铁芯的叠片层级设计的,第一级阶梯的高度刚好对齐铁芯侧轭的叠片厚度,第二级阶梯对齐上轭的叠片高度,叠片组装时每一层硅钢片都能靠在阶梯侧壁上定位,不需要额外的工装夹持就能保证叠片的齐平度,能有效减少叠片错位带来的铁损增加、空载电流变大的问题。这款结构件是小功率工频电源变压器的铁芯安装固定基座,日常在低压配电末端的控制电源、小型设备供电模块里十分常见,比如工控柜内的控制回路供电、小型家电的电源变压模块、仪器仪表的内置供电单元,都会用到这类结构来固定叠片式铁芯,避免变压器在长期运行、设备搬运过程中出现铁芯移位、叠片松散的问题。从结构设计来看,该部件采用一体化折弯成型的钣金结构,主体分为三个功能区域:前端带U型开口的承托区、中部的叠片限位区、后端的绕组避让区。

  后端的凸起挡边高度刚好超过绕组的外层绝缘厚度,安装时挡边可以顶住绕组的端部,避免绕组在受到震动时出现轴向位移,防止绝缘层被铁芯棱角磨损造成短路故障。从安装边界来看,该部件底部的两个支脚是直接卡装在设备的安装卡槽内的,支脚的厚度、伸出长度都匹配常规小型变压器的安装槽标准,不需要额外打孔就能完成固定,支脚的倒角设计可以让安装时的推入过程更顺畅,不会出现卡滞刮伤安装槽漆面的问题。整个结构的所有棱角都做了R0.5的倒钝处理,避免组装过程中划伤操作人员的手部,也防止划破绕组的绝缘胶带。

  在实际设计过程中,这类结构件的尺寸公差控制重点在阶梯定位面的平面度,以及U型开口的对称度,如果平面度超差,铁芯叠片组装后会出现间隙,导致工作时产生嗡嗡的电磁噪音;如果开口对称度超差,铁芯中心柱会出现偏移,导致绕组和铁芯之间的气隙不均匀,不仅会增加漏磁,还可能让绕组局部受力不均出现绝缘破损。另外,部件的材质选用冷轧低碳钢板,表面做发黑防锈处理,既保证足够的结构强度来夹紧铁芯叠片,又不会因为导磁率过高产生额外的涡流损耗,毕竟如果结构件本身导磁过强,会在变压器周围形成额外的磁路,带来不必要的温升和能耗。

  很多新手工程师在设计这类固定结构时,容易把限位挡边做的过高,导致挡住铁芯的散热通道,这款结构的挡边高度只覆盖到叠片的安装位置,上方预留了足够的散热间隙,变压器工作时铁芯产生的热量可以顺着间隙自然对流散出,不会因为热量积聚导致硅钢片的绝缘层老化加速。还有容易忽略的一点是,U型开口的边缘做了翻边处理,翻边的圆角半径大于1mm,引线穿过的时候不会被锐边割破绝缘皮,这在批量生产的装配环节能减少很多不必要的绝缘不良返修。这类结构件不需要额外的紧固件来固定铁芯,靠结构本身的限位和硅钢片叠装后的夹紧力就能完成固定,相比传统的螺丝固定方式,减少了零件数量,也避免了螺丝在长期震动下松动脱落造成的变压器故障,在小功率电源变压器的批量生产中,这种结构的装配效率比传统螺丝固定结构高出近三成,而且长期运行的可靠性更优。
