单组活塞连杆式压缩机运动组件结构

项目分类:压缩机 发布时间:2024-12-26 ID:870891
  • 单组活塞连杆式压缩机运动组件结构
  • 单组活塞连杆式压缩机运动组件结构
  • 单组活塞连杆式压缩机运动组件结构
  • 单组活塞连杆式压缩机运动组件结构
  • 单组活塞连杆式压缩机运动组件结构
  • 单组活塞连杆式压缩机运动组件结构

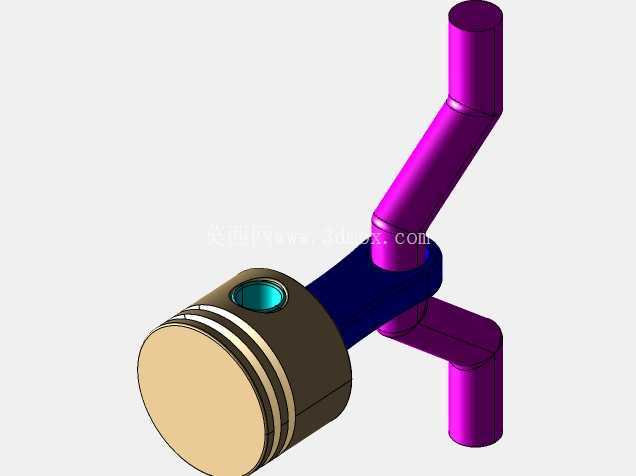

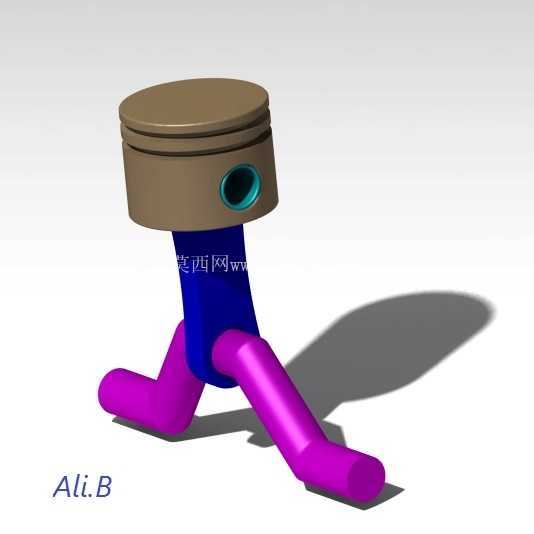

  这套往复式压缩机运动组件,是小型容积式压缩设备的核心动力转换单元,日常在小型家用制冷设备、便携气动供气装置、微型高压气泵这类需要将旋转动力转化为活塞往复压缩动作的场景中承担核心功能。整套组件的运行逻辑是将外接输入的旋转扭矩,通过连杆的铰接传动,带动活塞在气缸缸套内做规律的往复直线运动,配合缸体上的进排气阀组完成介质的吸入、压缩、排出全流程,是决定压缩机排气效率、运行稳定性、振动噪声水平的核心结构部分。

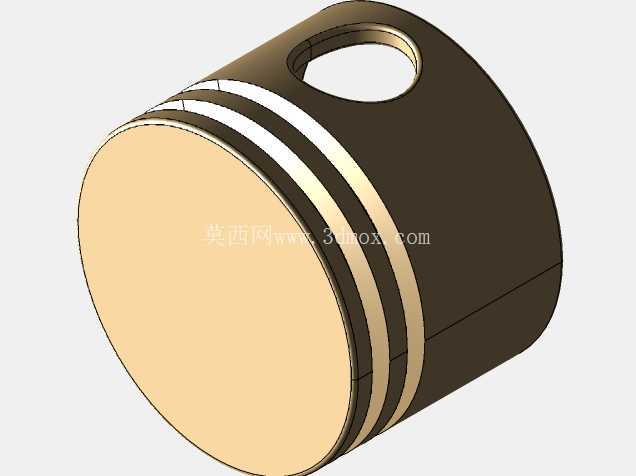

  从结构设计逻辑来看,活塞部分采用了等直径圆柱主体设计,上部预留两道活塞环安装槽位,实际装配时可根据压缩介质的压力等级、润滑需求选配气环与油环,气环负责密封活塞与缸壁之间的间隙,避免压缩腔的介质泄漏,油环则负责刮除缸壁上多余的润滑油,防止润滑油进入压缩腔污染介质。活塞销孔采用贯穿式设计,孔位做了倒角处理,避免装配时活塞销的锐边刮伤连杆小头的衬套,活塞销与销孔、连杆小头衬套之间采用间隙配合,保证运动过程中铰接部位可以灵活转动,不会出现卡滞。连杆部分采用了变截面的工字型杆身设计,这种结构可以在保证杆身抗弯、抗扭强度的前提下,尽可能降低连杆自身的运动惯量,减少压缩机高速运行时的往复惯性力,降低整机的振动水平。连杆大头部分做了分体式结构设计预留,实际生产中可以通过连杆螺栓将大头与曲柄销紧固,大头内侧预留轴瓦安装位,轴瓦采用薄壁双金属结构,表面的减磨合金层可以有效降低曲柄销转动时的摩擦损耗,延长组件的使用寿命。

  在安装边界与尺寸适配方面,活塞的外径公差需要与对应气缸的内径做基孔制配合,配合间隙控制在0.02-0.05mm区间,间隙过大会导致压缩腔泄漏量增加,排气压力达不到设计要求,间隙过小则会在活塞受热膨胀后出现拉缸故障,直接导致设备卡死。活塞的行程由曲柄的偏心距决定,设计时需要严格控制偏心距的尺寸公差,偏心距的偏差会直接改变活塞的实际行程,进而影响压缩机的单圈排气量,导致设备的实际输出参数与设计值出现偏差。连杆的中心距尺寸需要严格匹配活塞销与曲柄销的中心距要求,中心距偏差过大会导致活塞到达上止点时与气缸盖的间隙不符合设计要求,间隙过小会出现活塞撞缸的故障,间隙过大则会增大压缩余隙容积,降低压缩机的容积效率。

  实际运行过程中,这套运动组件需要配合曲轴的动平衡设计,在曲柄的对应位置配置平衡块,抵消活塞与连杆往复运动产生的一阶、二阶惯性力,平衡块的重量需要根据活塞组件、连杆小头的往复质量以及连杆大头的旋转质量做精确计算,保证压缩机在额定转速下运行时的振动值控制在允许范围内。铰接部位的润滑设计也需要同步匹配,小型全封闭压缩机通常采用飞溅润滑方式,依靠曲轴旋转时带动曲轴箱内的润滑油飞溅到各个铰接摩擦面,形成油膜降低摩擦,因此连杆大头部位通常会设计油槽或者油孔,方便润滑油进入摩擦面;而中大型压缩机则会采用压力润滑方式,通过曲轴内部的油道将压力润滑油输送到连杆大头、小头的摩擦部位,保证高负荷运行时的润滑可靠性。

  在结构细节处理上,活塞的顶面根据压缩介质的不同可以做不同的型面设计,针对空气这类普通介质可以采用平顶设计,加工简单且受热面积小;针对制冷工质这类需要优化气流流动的场景,可以采用凹顶或者凸顶设计,配合气缸盖的阀组结构优化进排气的气流路径,减少气流阻力。连杆杆身与大头、小头的过渡部位都采用了大圆角过渡设计,避免应力集中,防止组件在长期交变载荷作用下出现疲劳断裂。所有运动部件的表面粗糙度都有明确要求,活塞与缸壁接触的外圆表面粗糙度需要达到Ra0.8以下,减少摩擦阻力同时保证密封性能;各个铰接孔的内表面粗糙度需要达到Ra1.6以下,保证衬套或者轴瓦安装后的配合精度。
