电力设备配套深度限位止挡结构件

　　在电力输配、电源调压设备的装配体系中，这类深度止挡结构件属于行程限位类的核心配套零件，主要承担设备内部可动部件的行程边界限定功能，避免动件超程运动引发的结构碰撞、绕组移位或者触点错位问题，在油浸式电源变压器、调压开关组件、可调式电感器的内部传动链路中都有广泛应用。从结构设计逻辑来看，该零件采用一体化铸造成型后做精加工处理，主体大直径环孔用于套装在设备内部的导向光轴或者调节螺杆上，环孔内径与配套轴件采用H7/h6的间隙配合公差，既保证滑动过程无卡滞，又能控制径向窜动量在0.02mm以内，避免限位过程中出现偏载磨损。

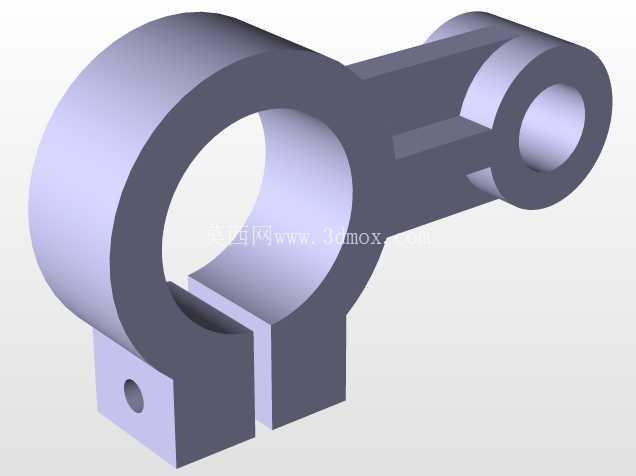

　　环体下方延伸出的带孔安装支脚，是整个止挡件的固定基准，支脚平面与环体内孔轴线的垂直度公差控制在0.015mm范围内，安装时通过单颗M6内六角螺钉将支脚锁紧在设备内部的安装基板上，支脚与基板之间预留0.1mm的调整间隙，方便装配时微调止挡的轴向位置，匹配不同规格产品的行程限定要求。主体环体侧向延伸出的小直径环耳，是与设备内部触发部件配合的接触端，小环孔可用于套装缓冲橡胶圈或者接触式微动开关的触发顶杆，当动件运动到设定深度位置时，动件上的触发凸台会先接触小环耳端面，通过刚性接触阻断动件的继续进给，同时小环耳的结构也可作为手动复位时的施力点，方便运维人员手动解除限位状态。

　　从安装边界尺寸来看，主体大孔的轴向长度为32mm，大孔外径为68mm，侧向连接臂的厚度为18mm，小环耳的外径为32mm，下方安装支脚的总高度为24mm，支脚安装孔中心到大孔轴线的垂直距离为42mm，整个零件的最大外轮廓尺寸控制在110mm72mm40mm范围内，安装时不需要额外预留过大的操作空间，可直接嵌入变压器调压机构的安装腔体内，不会与周边的绕组支架、接线端子产生结构干涉。设计时特意在大孔的开口侧做了1.5mm的导向倒角，方便装配时快速套装到导向轴上，支脚与主体环体的连接位置做了R3的过渡圆角，避免应力集中导致长期受冲击后出现断裂问题，零件表面做发黑氧化处理，既提升了防锈能力，也避免金属碎屑脱落影响设备内部的绝缘性能。

　　实际应用场景中，这类止挡件通常成对使用，分别安装在导向轴的两个行程端点位置，配合轴上的限位套实现双向行程限定，在有载调压变压器的分接开关调节机构中，该零件可以精准控制开关触头的进给深度，保证触头接触压力在设计要求范围内，避免接触过浅导致的拉弧烧蚀，或者接触过深导致的触头形变。建模过程中需要重点保证三个配合面的形位公差：大孔内圆柱面的圆柱度、支脚安装面的平面度、小环耳接触面与大孔轴线的平行度，这三个公差直接决定了止挡位置的精度和长期使用的可靠性，若平行度超差，会导致接触时出现局部应力集中，长期冲击后容易出现接触面塌陷，导致限位位置偏移，引发设备故障。
