CATIA基础练习用机械组合结构件

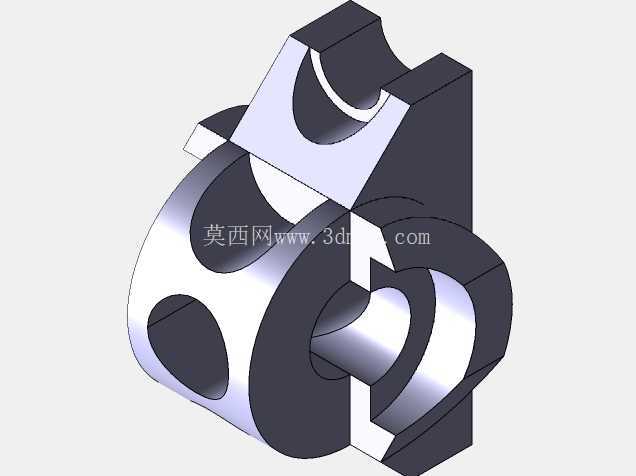

　　这类组合结构件常出现在机械设计入门实操练习场景中，也可作为小型传动连接部位的功能验证样件使用，日常在工装夹具定位模块、小型设备传动衔接段都能看到同构型零件的实际应用。从结构本身来看，零件主体采用半包覆式腔体设计，外侧弧形面做了等厚壁厚处理，腔体内部预留的圆柱通孔可作为传动轴穿接位，通孔与腔体衔接处做了直角止口结构，能在轴件穿入后实现轴向定位，避免传动过程中出现轴向窜动。零件上部延伸出的带弧形缺口凸台，主要用于和相邻构件做卡接式装配，缺口的圆弧半径与配套对接件的外圆半径保持一致，装配后可实现周向限位，不需要额外加装定位销就能限制两个配合件的相对转动。侧面开设的圆形通孔为减重工艺孔，在不影响零件整体结构强度的前提下，能有效降低零件自重，同时该孔也可作为润滑脂加注通道，在装配完成后可通过该孔向内部腔体的配合面加注润滑介质，减少运动过程中的摩擦损耗。

　　设计这类零件时，首先要明确各配合面的公差匹配关系，内部穿轴孔的尺寸公差需按照基孔制配合要求选取，和轴件采用间隙配合的场景下公差带可选取H7，若需要过渡配合则调整为H6，保证装配后轴件转动顺畅无卡滞。外侧弧形面的轮廓度公差需要控制在0.1mm以内，避免和外部包覆件装配时出现干涉。上部凸台的弧形缺口位置度公差需控制在0.08mm范围内，保证和对接件装配后贴合面间隙均匀，不会出现局部应力集中的问题。零件的所有棱边都做了0.5mm的倒角处理，一方面是去除机加工过程中产生的毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中点，提升零件在交变载荷下的疲劳强度。

　　从安装边界来看，零件的轴向安装长度需根据配套腔体的深度预留0.2-0.3mm的装配间隙，径向最大轮廓尺寸要比外部安装腔的内径小0.15mm左右，保证零件能顺利装入腔体不会出现卡滞。侧面减重孔的位置要避开零件的主受力路径，也就是从上部凸台到内部轴孔的传力路径，避免开孔后削弱结构的整体强度。在实际建模过程中，这类零件适合采用多特征叠加的建模思路，先通过旋转特征做出主体的弧形腔体基础轮廓，再通过拉伸凸台做出上部的定位凸台结构，之后用拉伸切除做出内部轴孔、侧面减重孔以及凸台上的弧形缺口，最后添加倒角、圆角等工艺特征。建模过程中要注意特征的先后顺序，把圆角、倒角这类放置在特征树的末端，避免后续修改尺寸时出现特征报错的问题。

　　这类结构在实际生产中多采用45号钢作为毛坯材料，经数控车床完成外圆、内孔的回转面加工后，再通过加工中心完成凸台、侧孔的铣削加工，加工完成后需做表面发黑处理，提升零件的防锈能力。如果是用于教学练习场景，也可采用树脂材料通过3D打印制作样件，用于验证装配关系是否合理，不需要承受实际载荷的场景下，树脂样件完全能满足结构验证的需求。在做装配验证时，要重点检查上部凸台和对接件的贴合率，正常情况下贴合面的接触面积要达到80%以上，才能保证受力均匀，不会出现局部压溃的问题。内部轴孔和轴件配合时，要手动转动轴件检查是否有卡滞点，若存在转动不畅的情况，需对孔壁进行研磨处理，保证配合间隙均匀。
