C型开口三孔安装限位垫片结构设计

　　这类C型开口带孔垫片，在机电设备的装配场景里应用十分广泛，常见于需要频繁拆装调整的工位，比如小型变压器的接线端限位、低压配电柜内的线束固定座配套、小型自动化设备的轴端轴向限位场景，不用完全拆卸穿装的螺杆就能完成垫片的装拆调整，能大幅降低设备运维、装配调整的工时消耗。从实际功能来看，这个零件的核心作用是提供轴向的支撑限位，同时通过三个通孔完成自身的固定，开口结构的设计，主要是为了适配已经完成螺杆装配、无法从端部穿装整圆垫片的工况，比如设备后期改造加装限位结构、现场运维更换磨损垫片时，不用拆解整段轴系或者螺杆组件，直接从侧方卡入安装位置即可，能有效减少现场作业的拆装工作量。

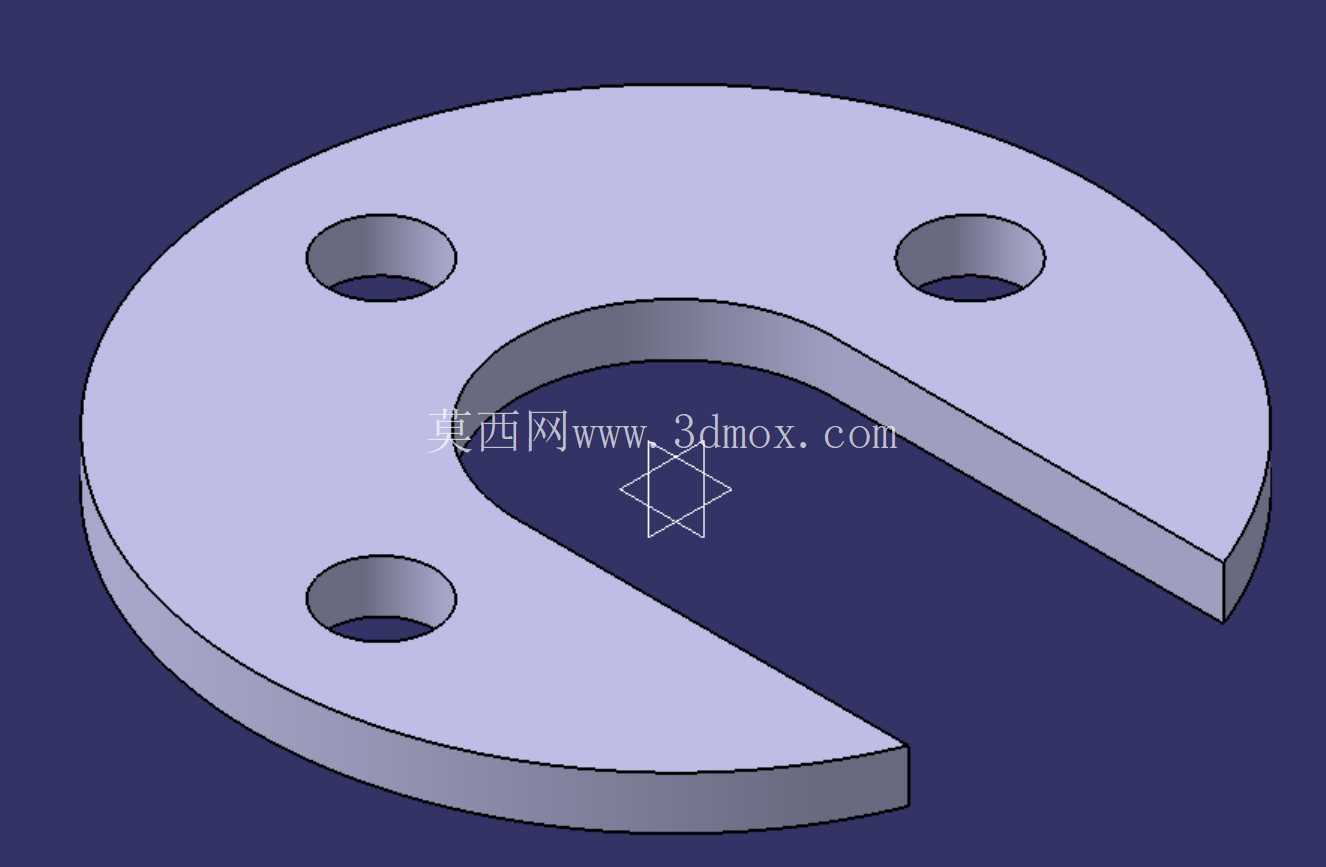

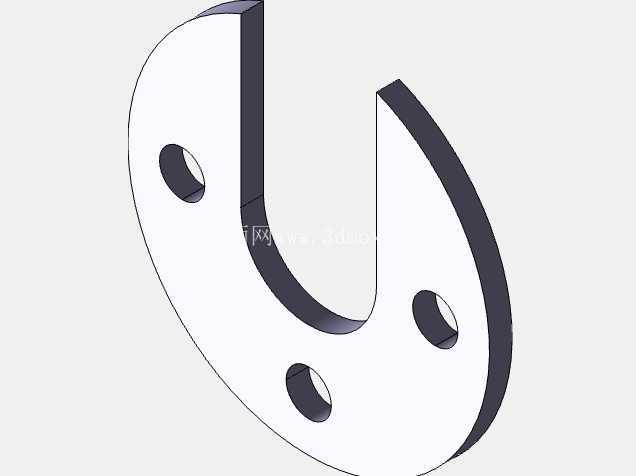

　　设计这个零件的时候，首先要确定的是开口的宽度尺寸，开口宽度要比适配的螺杆外径大0.2-0.5mm，保证垫片能顺利从侧方卡入螺杆，同时开口的内圆弧要和适配螺杆的外圆弧做间隙配合，避免卡入后出现过大的旷量；三个安装孔的位置度公差要控制在0.1mm以内，保证安装时三个固定螺丝能顺利穿入对应的安装螺孔，不会出现别劲的情况，三个孔呈三角分布，相比两孔固定的结构，抗扭转的稳定性更好，能承受一定的侧向载荷，不会因为设备运行的振动出现松脱转动。零件的整体外形是带开口的圆盘结构，外圆的直径要根据实际的限位接触面需求确定，要保证垫片和被限位零件的接触面积足够，避免压应力过大造成被接触零件的表面压损，厚度尺寸则根据需要承受的轴向载荷计算，常规的低压电气配套场景下，厚度取3-5mm即可满足强度需求，如果是用在有冲击载荷的工位，厚度需要提升到6-8mm，同时要做边角的倒钝处理，避免安装时划伤操作人员或者配套的线束绝缘层。

　　安装边界方面，这个零件的安装平面需要保证平面度公差在0.05mm以内，避免安装后出现翘曲，导致局部应力集中；三个安装孔对应的固定螺丝，建议选用M3或者M4的内六角圆柱头螺丝，螺丝的沉头深度要和零件厚度匹配，保证螺丝安装后头部不高出垫片表面，避免影响被限位零件的正常活动；开口的朝向在安装时要注意避开设备运行时的受力方向，尽量让开口朝向无侧向载荷的一侧，防止长期受载后垫片从螺杆上脱出，必要时可以在开口侧加装一个小型的定位挡片，进一步提升固定的可靠性。

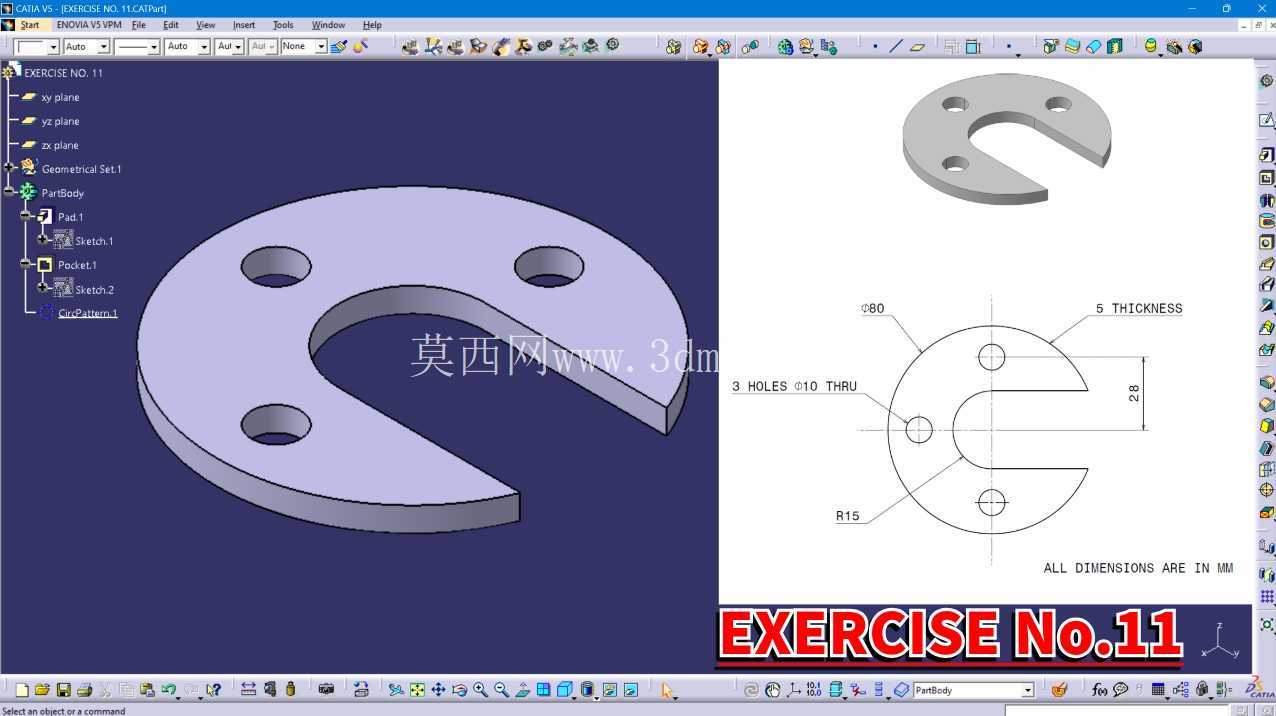

　　建模过程中，这类零件优先采用草图绘制整体轮廓，先绘制整圆再裁剪出开口段，之后拉伸成实体，再通过孔特征一次性打出三个安装孔，最后做边角的倒角处理，建模时要注意开口处的两个端面要做平行度约束，保证卡入螺杆时不会出现卡滞，三个安装孔的中心线要垂直于零件的安装平面，避免螺丝穿装时出现斜度，影响固定效果。实际生产中，这类零件一般采用Q235钢板冲压或者激光切割成型，表面做镀锌或者发黑处理，提升防锈能力，适配普通工业场景的使用需求，如果是用在有腐蚀的环境里，可以换成304不锈钢材质，不需要额外做表面处理就能满足防腐要求。
